Home Made M. Vojta 60 m

Náramkový hloubkoměr Home Made M. Vojta 60 m, Czech Republic.
Kategorie:
Hloubkoměry
Výrobce:
neznámý
Země původu:
ČSSR (ČR)
Rok výroby:
ca. 1980
Vintage Depth Gauge Home M. Vojta 60 m, Czech Republic.

Milan Vojta tento hloubkoměr kdysi od někoho dostal. Kdo hloubkoměr vyrobil, se již nepodařilo zjistit. Výrobce použil na jeho výrobu manometr do 0,6 Mpa. Pouzdro hloubkoměru je vyrobeno z mosazi a následně potažené tvrdým chromem. Přestože vypadá masivně, je však uděláno velmi precizně a zručně. Víko je vysoustruženo z plexiskla o síle 9,8 mm a v pouzdře je těsněno „O“ kroužkem. Bourdonova trubice s převodním mechanizmem je přiletována k obalu hloubkoměru.

Povrch ciferníku byl natřený žlutou barvou. Stupnice je dělena na dílky po 1 m. Dílky po 5 a 10 metrech jsou výraznější a dílky po 10 metrech jsou označeny čísly 0, 10, 20, 30, 40, 50, a 60. Na výrobu řemínku byl použitý černý popruh o šířce 26 mm. Na zápěstí se připevňoval suchým zipem.

Technické parametry:

Rozsah měření hloubek vody:  od 0 do 60 m
Dělení stupnice: po 1 m
Průměr ciferníků: 53 mm
Průměr uzavíracího víka: 64,6 mm
Průměr pouzdra v nejširší části:   69,6 mm
Výška samotného pouzdra: 26,5 mm
Výška hloubkoměru s víkem: 28,4 mm
Hmotnost: 360 g

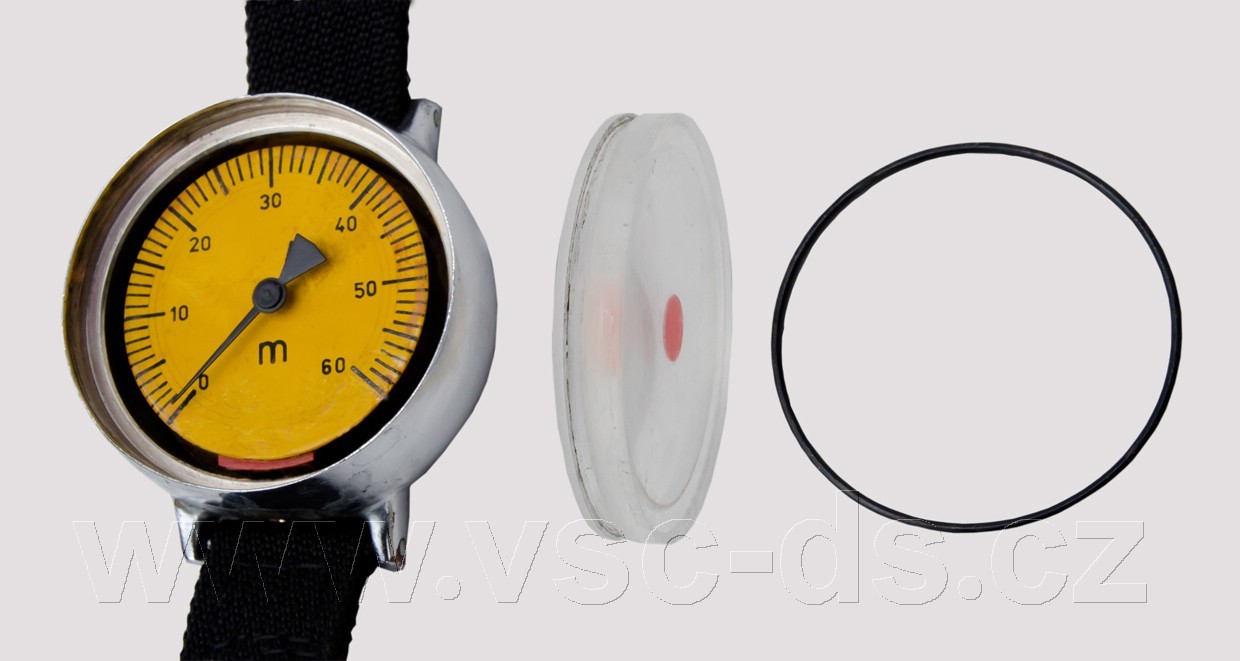

Hlavní díly hloubkoměru: pouzdro s Bourdonovou trubicí a ciferníkem, víko a těsnící „O“ kroužek.

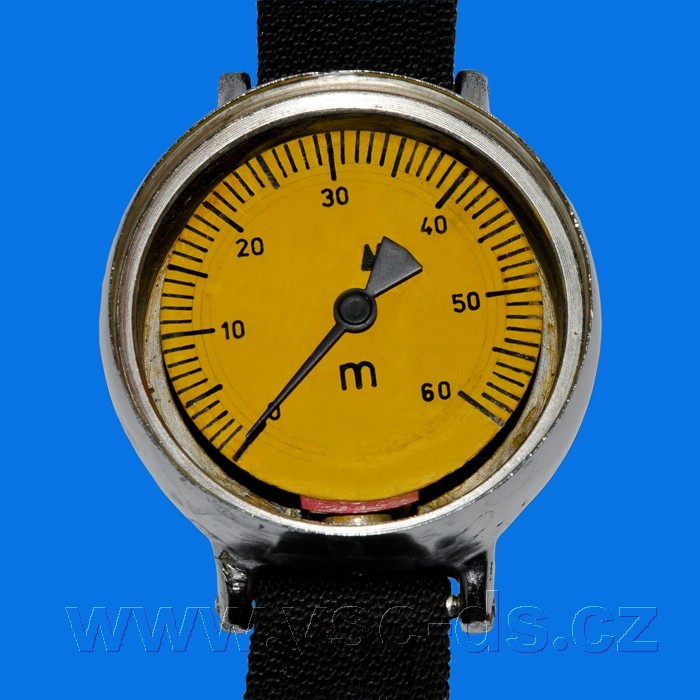

Pohled na hloubkoměr bez víka.

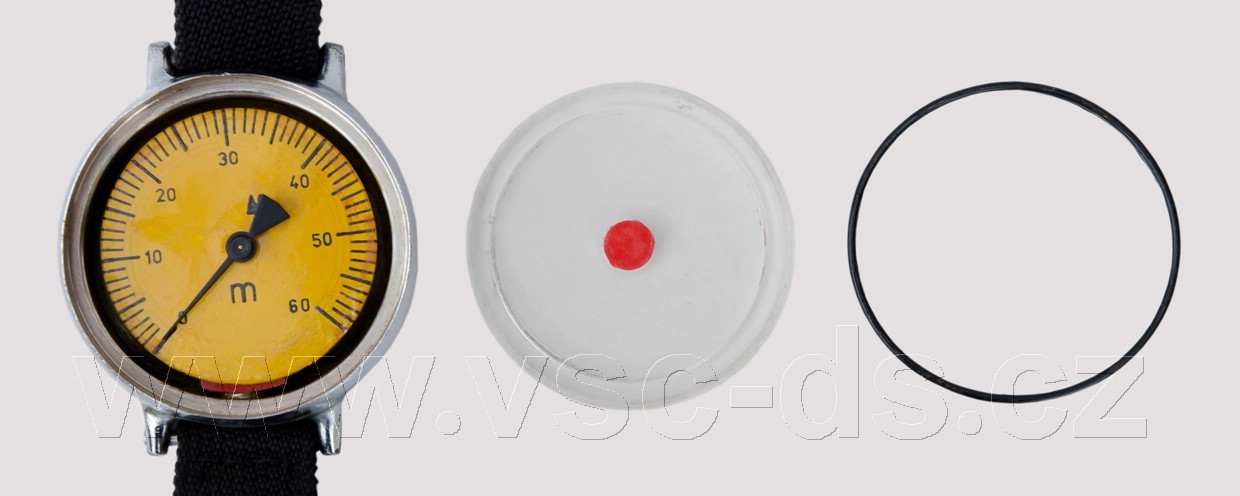

Hlavní díly hloubkoměru: pouzdro s Bourdonovou trubicí a ciferníkem, víko a těsnící „O“ kroužek.

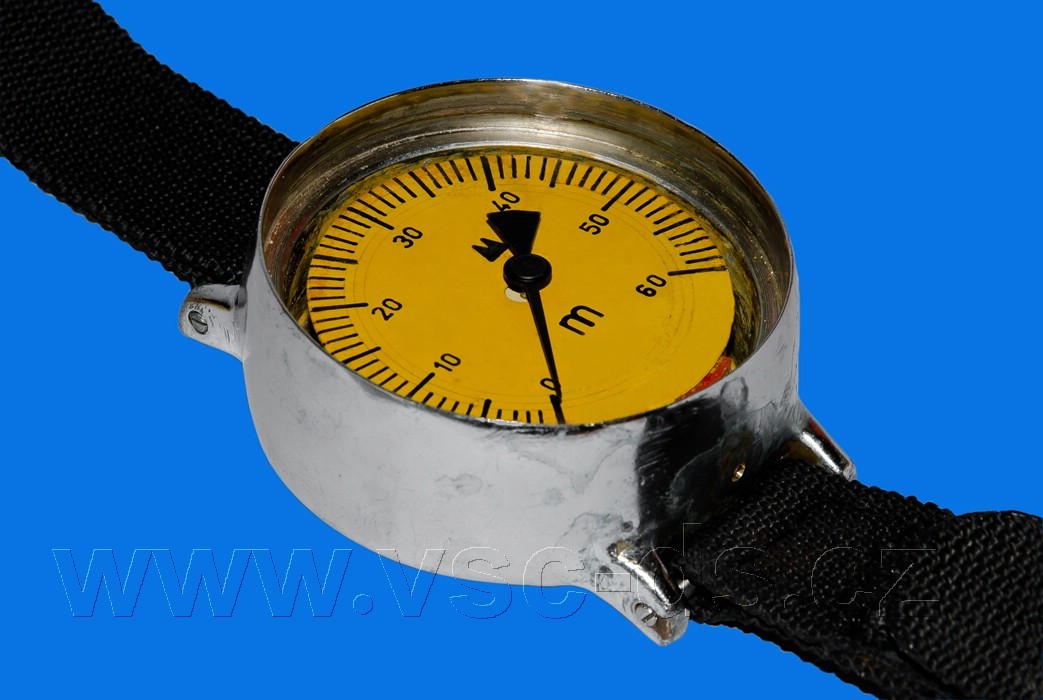

Boční pohled na hloubkoměr bez víka.

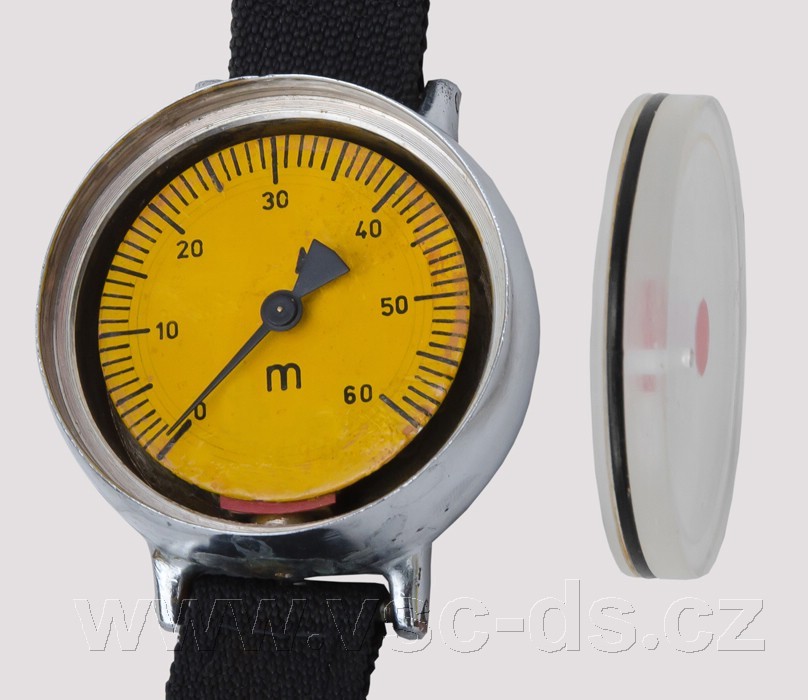

Hloubkoměr Home Made M. Vojta, víko s těsnícím „O“ kroužkem.

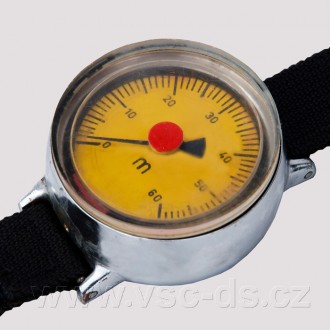

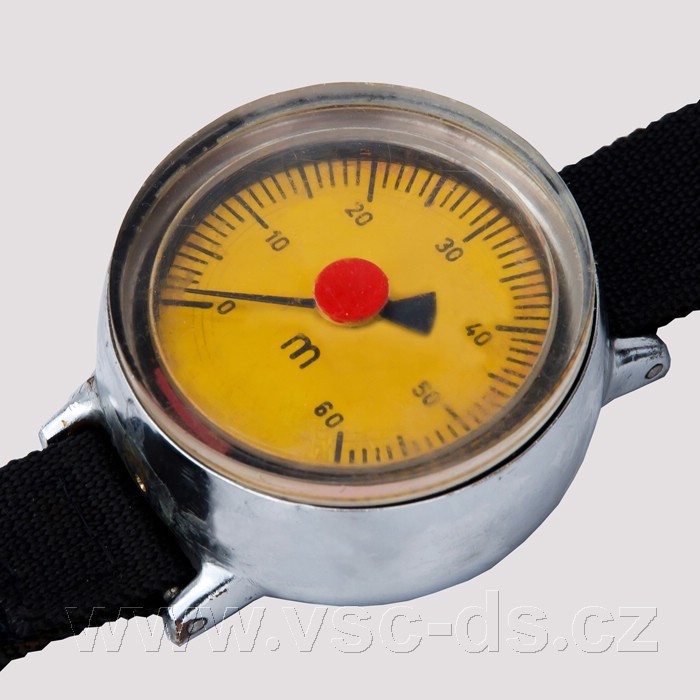

Hloubkoměr Home Made M. Vojta 60 m.

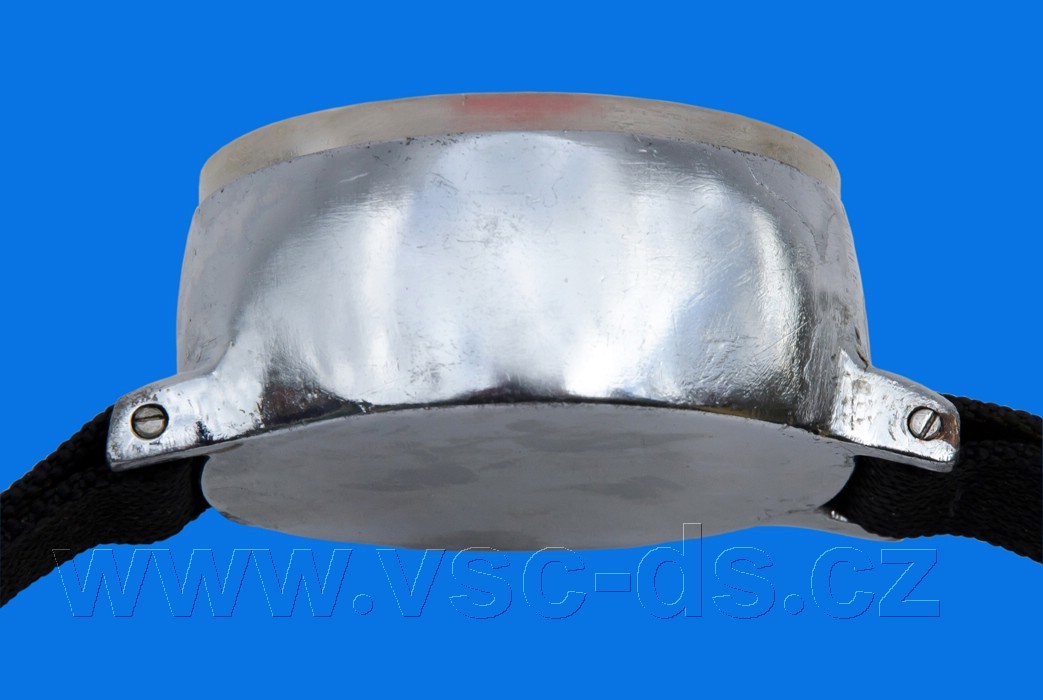

Boční pohled na pouzdro hloubkoměru.

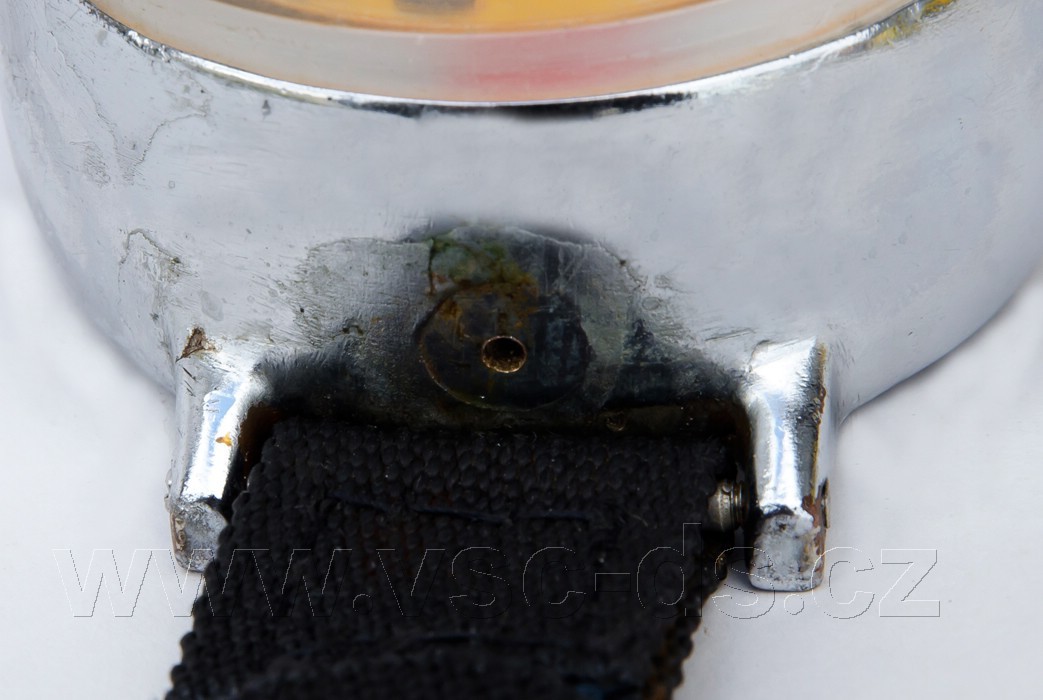

Detailní pohled na vstupní otvor v dolní části u upínacího kolíčku.

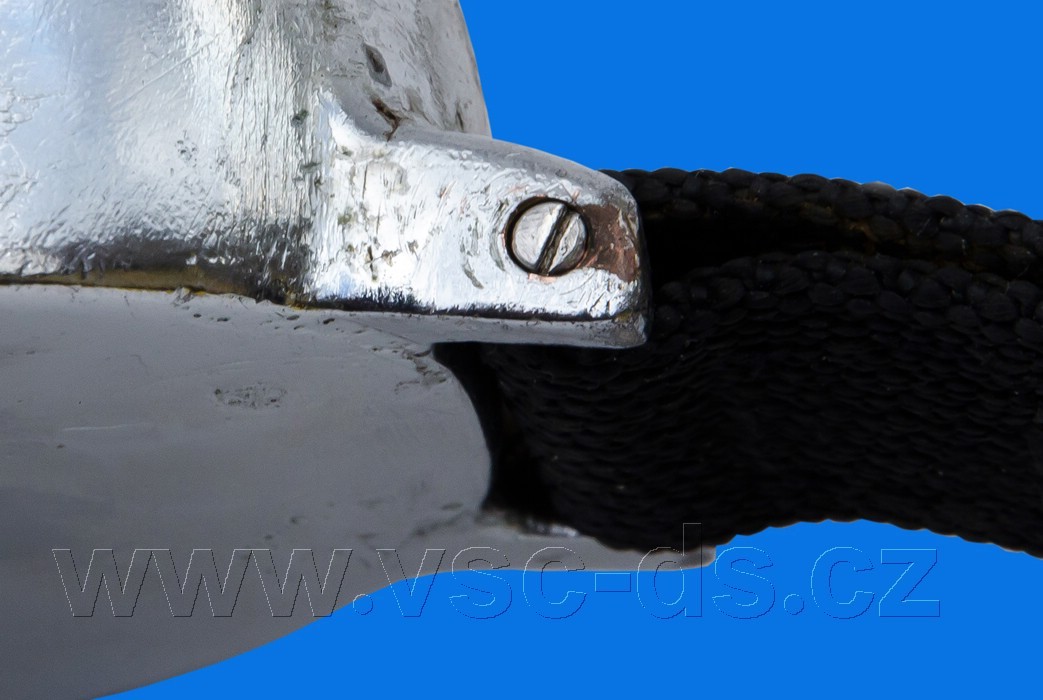

Upínací kolíčky jsou šroubovány do pouzdra hloubkoměru

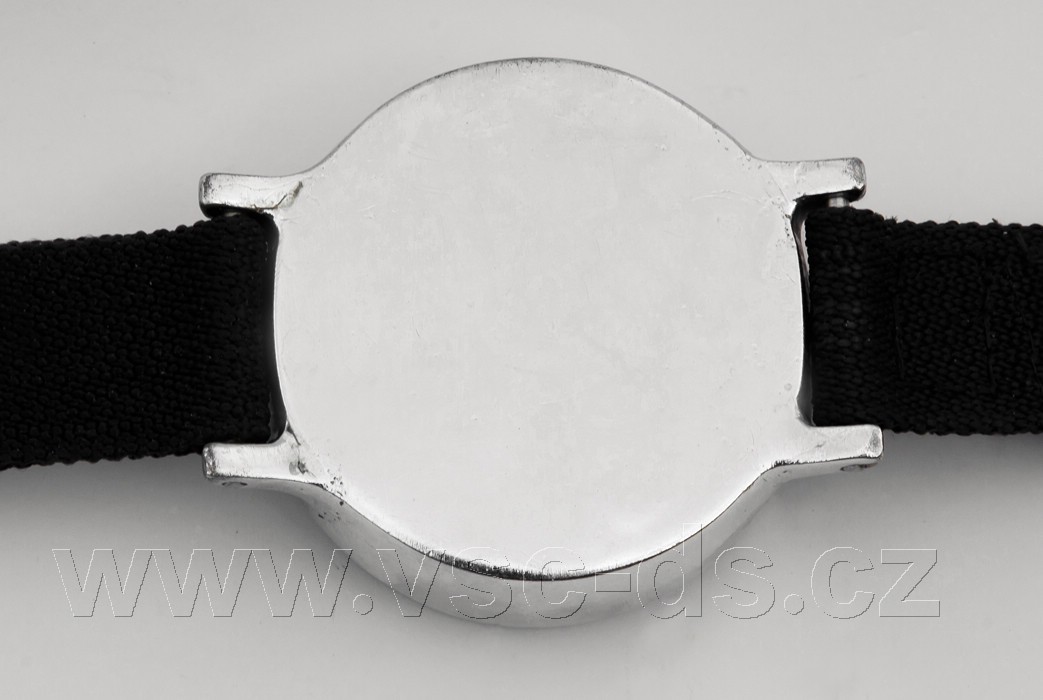

Pohled na spodní část hloubkoměru.

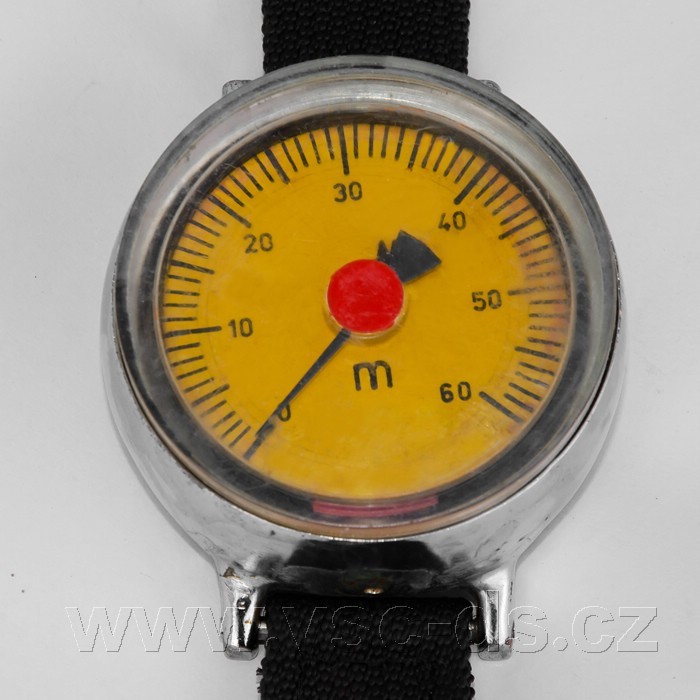

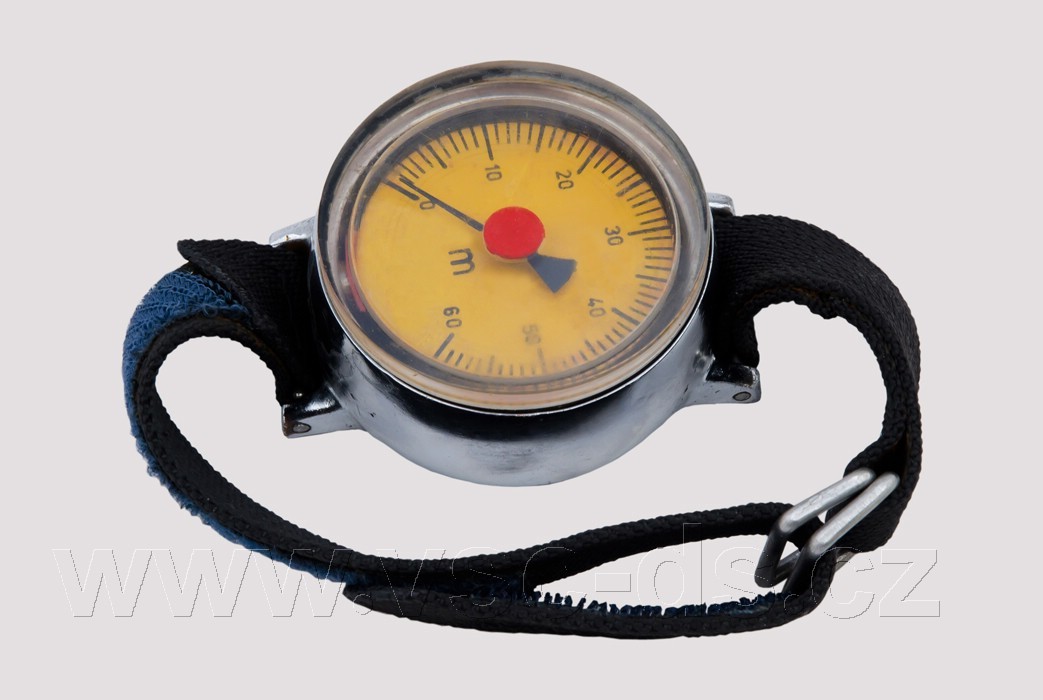

Náramkový hloubkoměr Home Made M. Vojta 60 m.
