NH-03

Náramkový hloubkoměr NH-03.
Kategorie:
Hloubkoměry
Výrobce:
Mikrotechna Modřany n.p.
Země původu:
ČR
Rok výroby:
1990
Výrobní číslo:
bez čísla
Vintage Depth Gauge NH-03, Czech Republic.

Náramkový hloubkoměr NH-03 byl vyráběn v devadesátých letech minulého století. Byl konstruován na principu Bourdonové trubice, které uzavřena pryžovou membránou. Tlak s okolního vodního prostředí je podle hloubky přenášen přes pryžovou membránu. Voda k membráně vniká otvory na dně hloubkoměru.

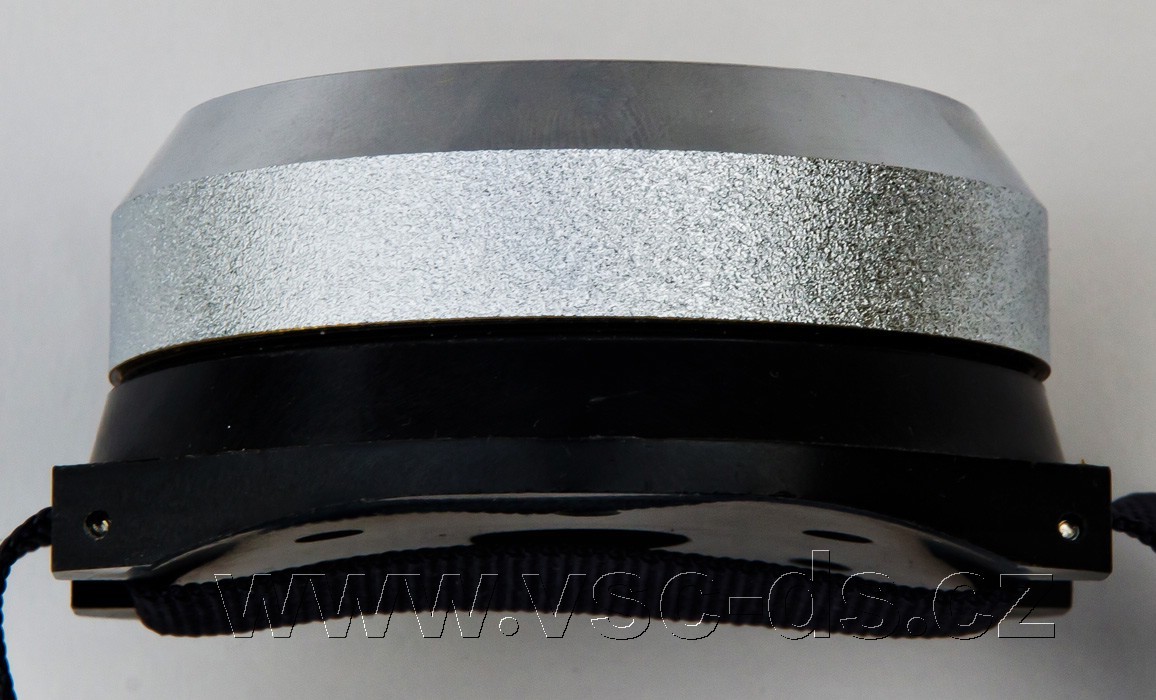

Hloubkoměr je uzavřen gumovou manžetou staženou v sešroubovaném krytu, těsněnou plexisklovým průzorem.

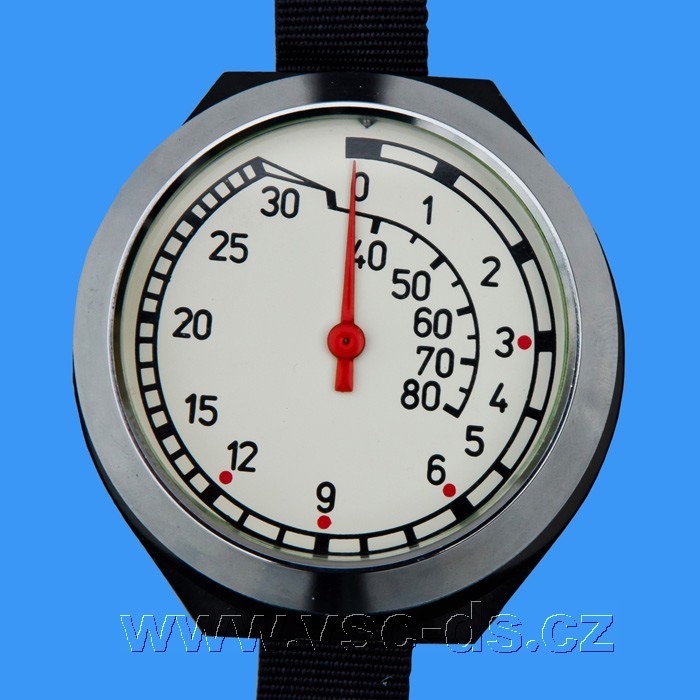

Stupnice je dělena na dílky do 30 m po 1 m a od 30 – 80 m po 5 m. Ručička a výrazné tečky označující hloubku 3, 6, 9, a 12 m jsou vyznačeny červenou barvou.

Technické parametry:

Rozsah měření výšky vodního sloupce:            od 0 do 80 m
Přesnost měření hloubky od 0 do 30 m: ± 0,4 m
Přesnost měření hloubky od 30 do 60 m : ± 1,5 m
Přesnost měření hloubky od 60 do 80 m : ± 2,5 m
Rozsah provozních teplot: +4 ºC až + 30 ºC
Průměr: 65 mm
Výška: 30 mm
Hmotnost: 150 g

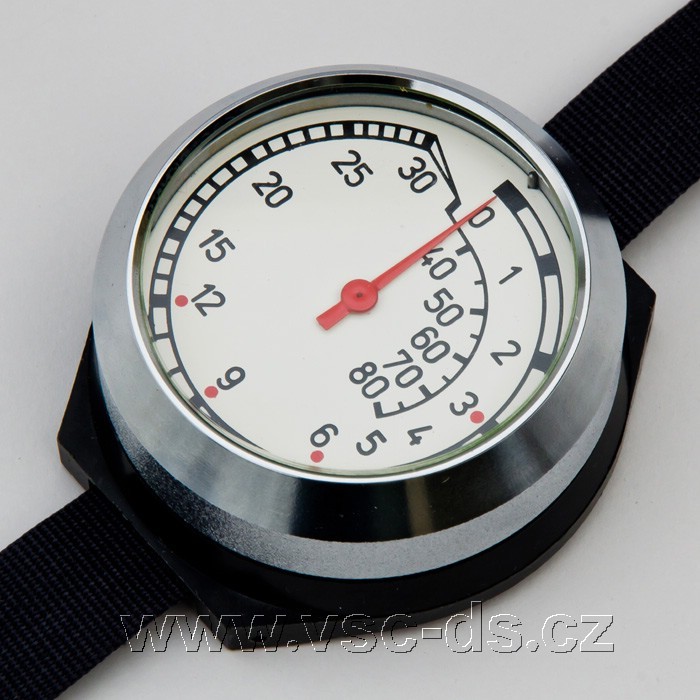

Náramkový hloubkoměr NH-03.
Náramkový hloubkoměr NH-03.
Náramkový hloubkoměr NH-03.

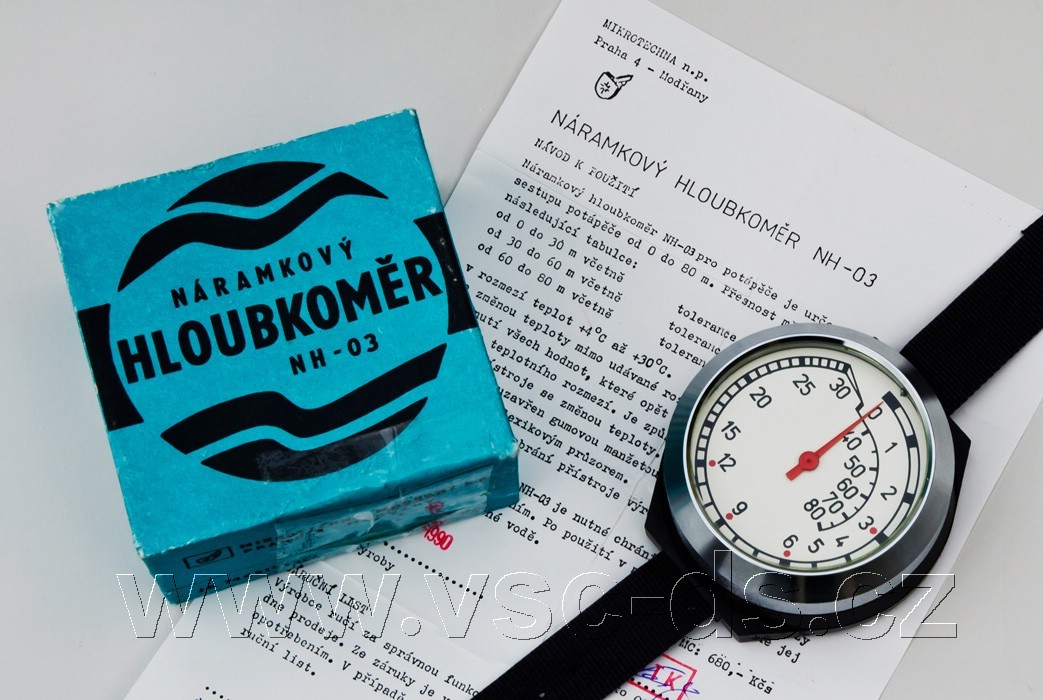

Náramkový hloubkoměr NH-03 s přepravní krabičkou a návodem na použití.

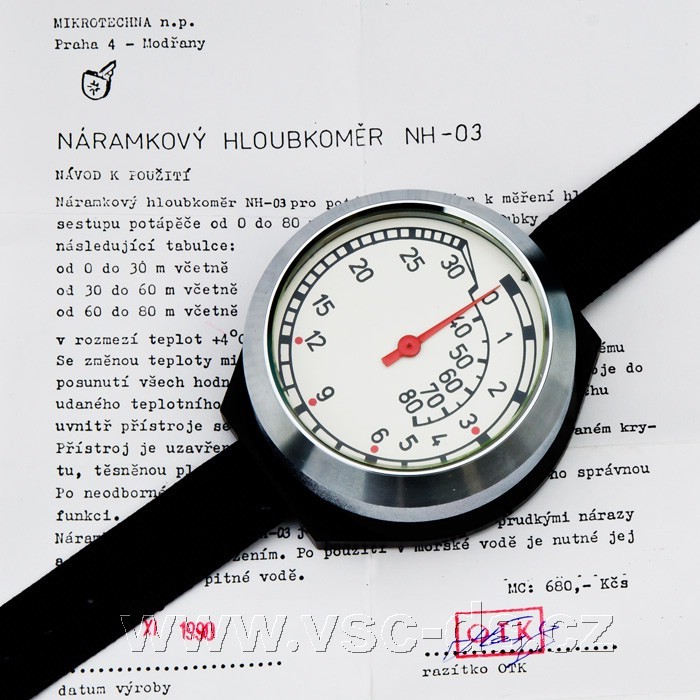

Náramkový hloubkoměr NH-03 s návodem na použití.
Zdroj:
Návod k použití hloubkoměru NH-03.
