NH-20

Náramkový hloubkoměr NH-20.
Kategorie:
Hloubkoměry
Země původu:
ČSSR (ČR)
Rok výroby:
ca. 1983
Výrobní číslo:
0065, 0400
Vintage Depth Gauge NH-20 Czech Republic.

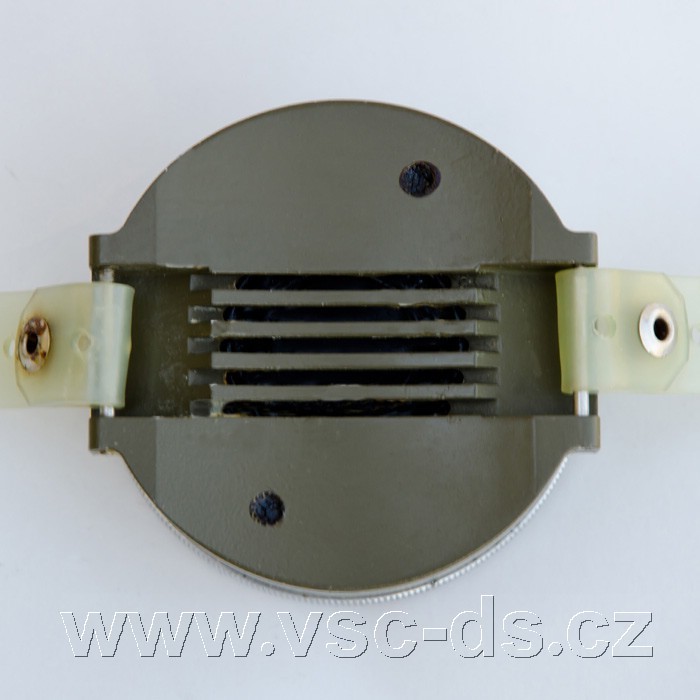

Náramkový hloubkoměr NH-20 byl vyráběn v sedmdesátých a osmdesátých letech minulého století. Byl konstruován na principu Bourdonové trubice, které je naplněna kapalinou a uzavřena pryžovou membránou. Tlak s okolního vodního prostředí je podle hloubky přenášen přes pryžovou membránu. Voda k membráně vniká přes mřížku na dně hloubkoměru.

Bourdonová trubice s převodem na ručičku a stupnici je vodotěsně uzavřena ve válcovém pouzdře s průhledným víkem. Stupnice je dělena na dílky po 1 m. Hrot ručičky a číslice stupnice jsou vyznačeny radioaktivní barvou, která při použití hloubkoměru ve tmě svítí.

Na víku hloubkoměru je otočný kroužek s tečkou. Otočný kroužek slouží k nastavení maximální dosažené hloubky v průběhu ponoru potápěče.

Technické parametry:

Rozsah měření výšky vodního sloupce: od 0 do 20 m
Přesnost měření v celém rozsahu: ± 0,5 m
Dělení stupnice: po 1 m
Odolnost vůči teplotám: - 20 ºC až + 25 ºC
Rozsah provozních teplot: 0 ºC až + 25 ºC
Průměr: 65 mm
Výška: 35 mm
Hmotnost: 230 g

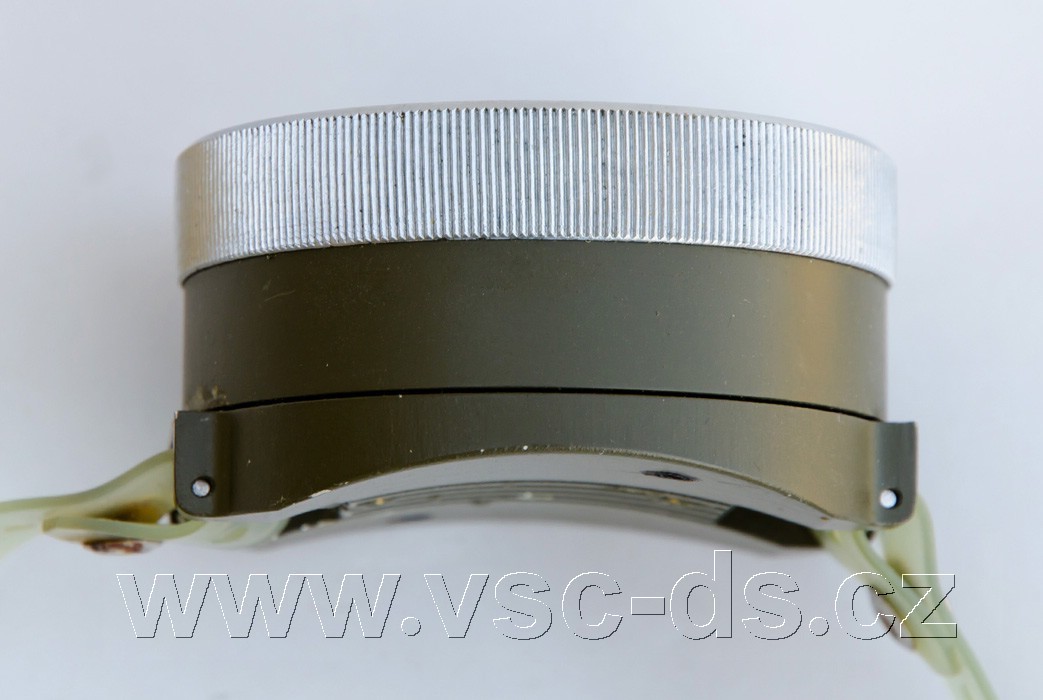

Náramkový hloubkoměr NH-20.
Náramkový hloubkoměr NH-20.
Náramkový hloubkoměr NH-20.

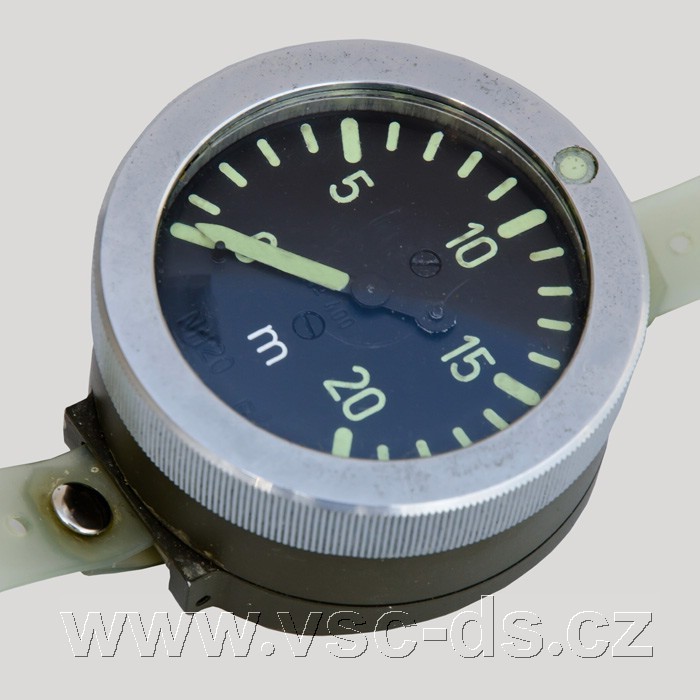

 Hrot ručičky a číslice stupnice jsou vyznačeny radioaktivní barvou, která při použití hloubkoměru ve tmě svítí.
Zdroj:
Vojenský předpis Žen-24-6 „Potápěčské práce a potápěčská technika“, Praha 1984
