Kompas KM40-N (KM40-H)
Magnetický kompas KM40-N (rusky Магнитный наручный компас КМ40-Н) byl vyráběn v Katav-Ivanovské továrně na výrobu přístrojů (КИПЗ - Катав Ивановский приборостроительный завод) na jižním Uralu. Historie továrny začíná na začátku Velké vlastenecké války. V červnu 1941 byl Leningradský závod na výrobu navigační zařízení evakuován na Ural do města Katav-Ivanovsk do továrny na výrobu vah a byl přejmenován na Katav-Ivanovskou továrnu na výrobu přístrojů. Po celá desetiletí byl jedním z hlavních výrobců magnetických kompasů, navigačních přístrojů a jiných elektronických zařízení pro lodě námořnictva SSSR a dalších socialistických zemí.
Mimo těchto přístrojů, jako první v Sovětském svazu začal vyrábět malé magnetické kompasy pro potápěče. Na začátku padesátých let vyrobil malý kompas KM40-N (KM40-H). Již na začátku roku 1955 byl tento kompas součástí vybavení bojového plavce Baltského námořnictva. Výroba tohoto prvního modelu KM40-H byla ukončena v roce 2007, kdy byl nahrazen novým, dokonalejším modelem KM40-H1. V současné době je závod největším výrobcem celé řady magnetických kompasů a navigačních přístrojů všech tříd pro mořské a říční flotily, lodě námořnictva a pohraniční stráže a Ministerstva obrany Ruska.

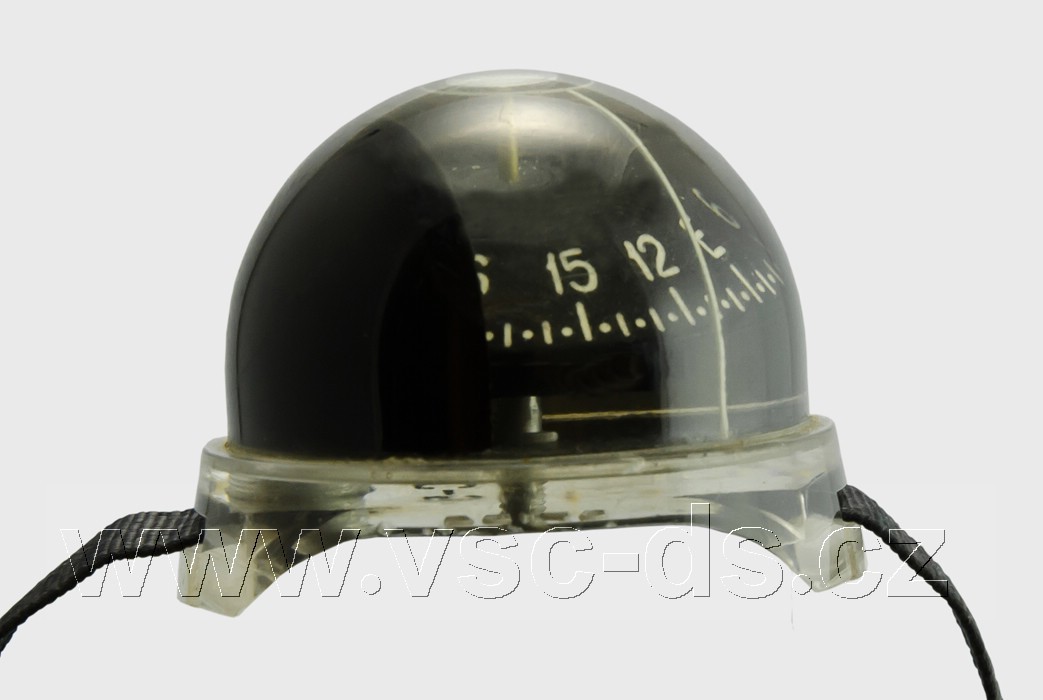

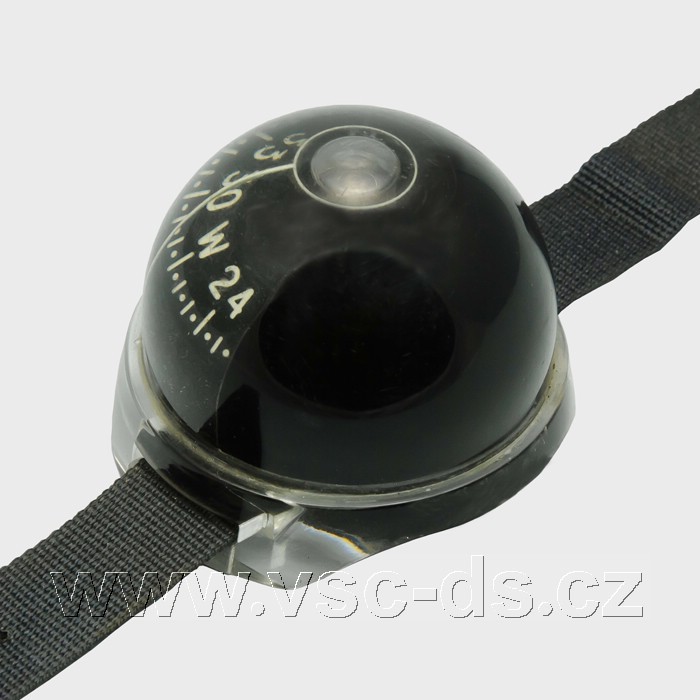

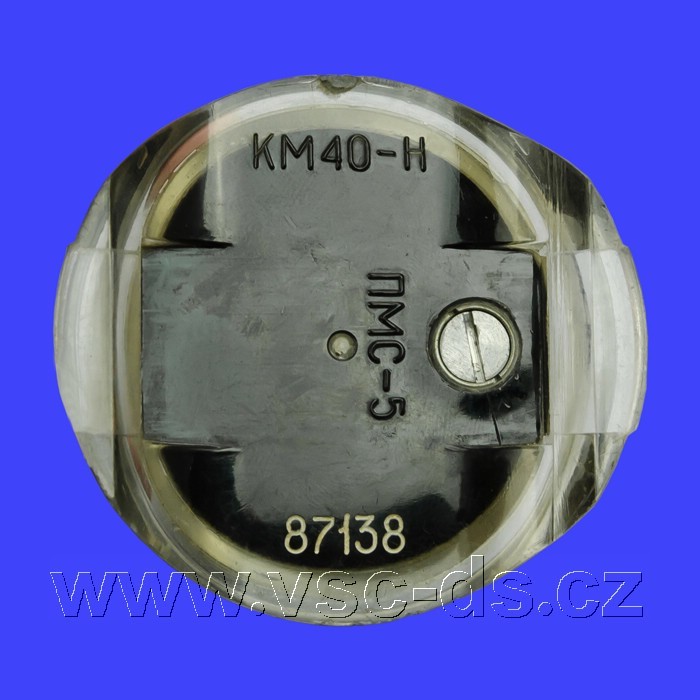

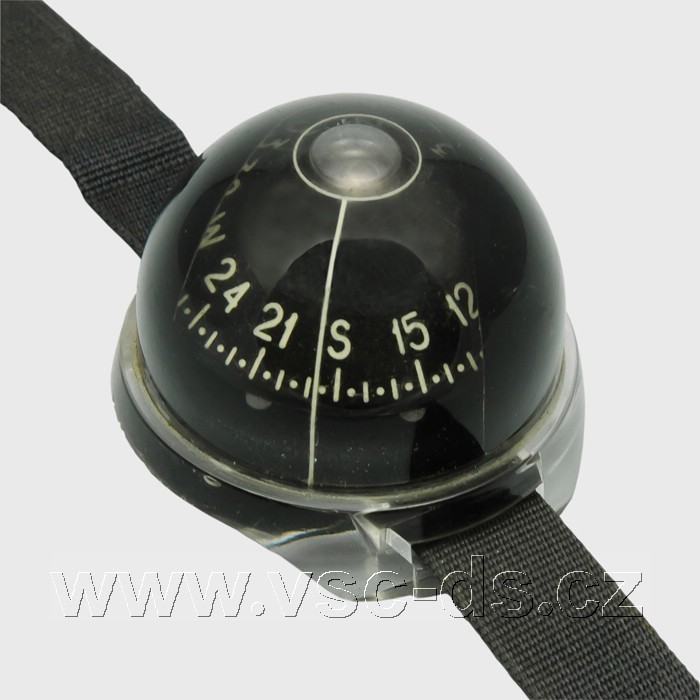

Kompas KM40-N je určený pro stanovení kurzu při potápění i ve tmě a k orientaci v terénu. Je založen na vlastnosti magnetické jehly instalované v rovině magnetického poledníku. Má nerozebíratelnou konstrukci. Bowler v podobě průsvitné koule je naplněný netoxickou kapalinou PMS-5. Růžice kompasu je pro snadné čtení nakloněna k vodorovné rovině v úhlu 45 °a má černé pole s ryskami, písmeny a číslicemi potažené fosforem. Značení světových stran je mezinárodní: N, S, W, E. Jen čtvrtina zorného pole je obrácená k bojovému plavci. Zbylé ¾ kompasové růžice je ztmavena černou barvou, aby se snížilo nebezpečí z odhalení.
Technické parametry:
| Průměr růžice fyzický: | 40 mm |
| Průměr růžice vizuální: | 55 mm |
| Celkové rozměry: | 68x62x48 mm |
| Dělení stupnice: | po 5 ° |
| Provozní rozsah teplot: | - 30 o C až + 35 o C |
| Přesnost při určování magnetického kurzu: | ± 2,5 ° |
| Růžice ukazuje až do sklonu pouzdra: | 20 o |
| Hmotnost: | 120 g |
| Určen do maximální hloubky: | 40 m |
Fotografie kompasu pořídil Dušan Šuráni.
