Kompas potápěčské soupravy PL-40

Náramkový kompas vojenské lehké potápěčské soupravy PL-40.
Kategorie:
Kompasy
Výrobce:
Mikrotechna n.p.
Země původu:
ČSSR (ČR)
Rok výroby:
ca. 1960
Výrobní číslo:
31
Vintage Military Compass PL-40, kompas lehké potápěčské soupravy PL-40, Made in Czech Republic.

Potápěčský kompas (busola) byl vyráběn v národním podniku Mikrotechna Holešovice, nyní Letecké přístroje Praha, s.r.o. v šedesátých létech minulého století. Jedná se o buzolu z leteckého kompasu LUN 1222.1. Podle výrobce je těleso buzoly vyrobeno z polymetylmethakrylátu (PMMA - "plexisklo") odlitím a následným obrobením.

Stupnice kompasu a ryska je vyznačena svítící barvou. Umožnila potápěči orientovat se pod vodou i ve tmě. Značení světových stran je mezinárodní: N, S, W, E.

Prostor plexisklového kotlíku je naplněn tlumící kapalinou, kterou je těžký benzin frakce 140/200 bez toluenu. Růžice je odpružena pružinou a ukazuje až do sklonu pouzdra 25o. Kompas byl připevněn k základně z mosazi s podélnými otvory pro řemínek.

Kompas (busola) PL-40 byla v letech 1960 - 1969 součástí lehkých vojenských potápěčských souprav PL-40.

Technické parametry:

Určen do max. hloubky:  40 m
Provozní rozsah teplot: - 20 oC až + 35 oC
Průměr (koule): 70 mm
Výška polokoule (bez základny): 54 mm
Výška polokoule (se základnou): 65 mm
Hmotnost: 200 g

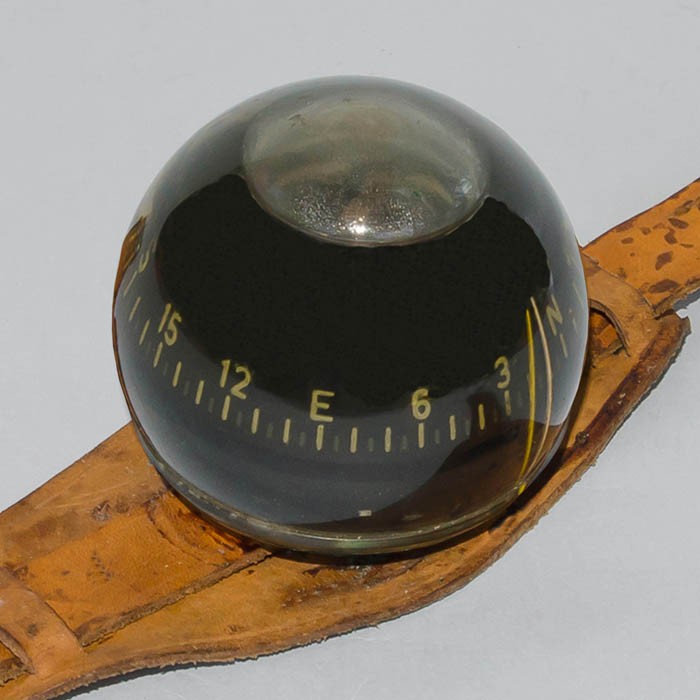

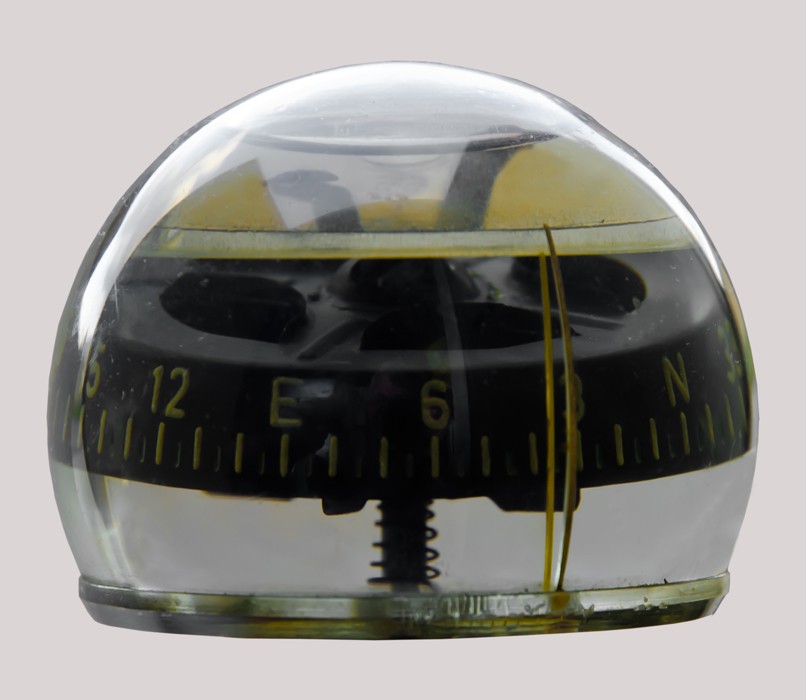

Boční pohled kompasu vojenské lehké potápěčské soupravy PL-40.

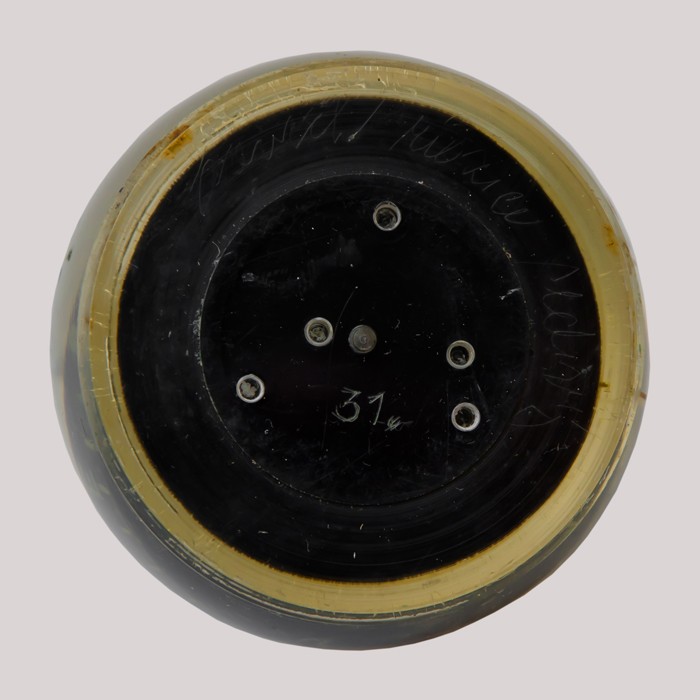

Spodní část kompasu vojenské lehké potápěčské soupravy PL-40 s vyrytým číslem.

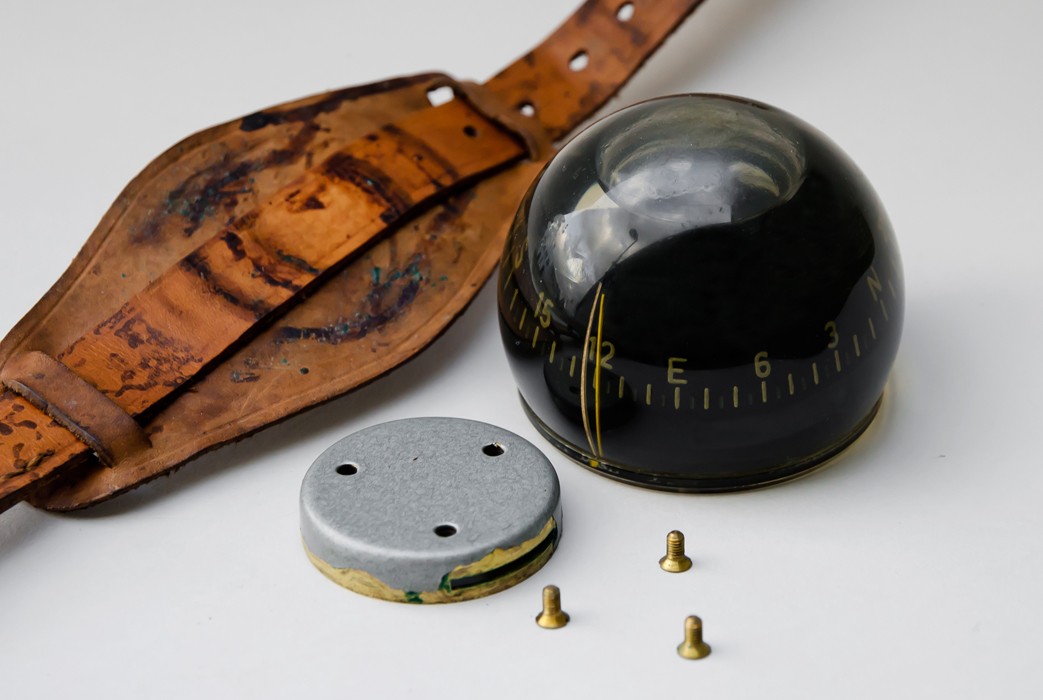

Kompas vojenské potápěčské lehké soupravy PL-40 rozložený na jednotlivé díly.

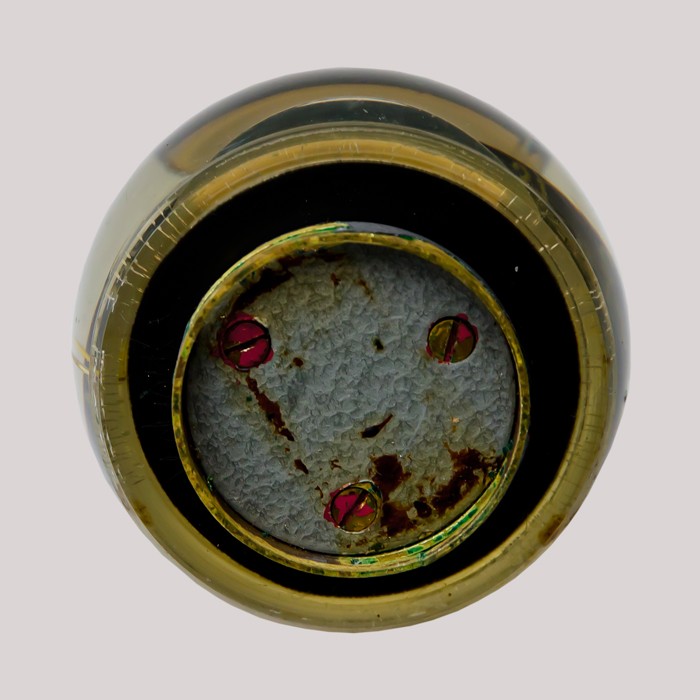

Pohled na spodní část kompasu s přišroubovanou základnou pro připevnění upínacího řemínku.

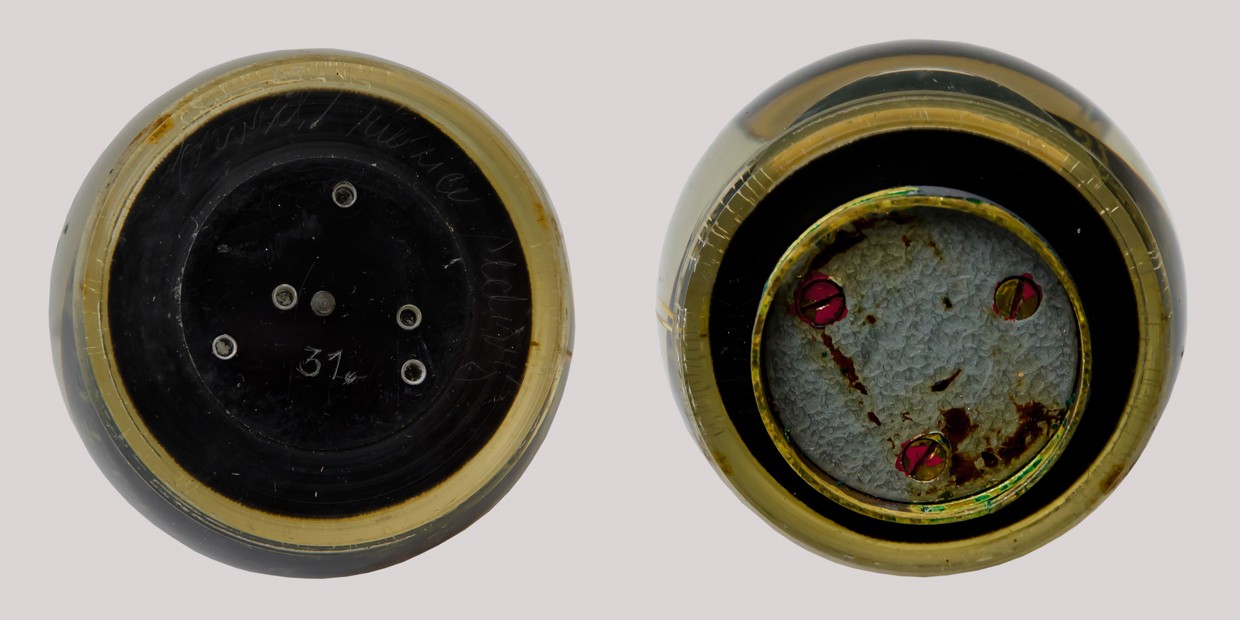

Pohledy na spodní části kompasu – vlevo bez základny, vpravo s přišroubovanou základnou.

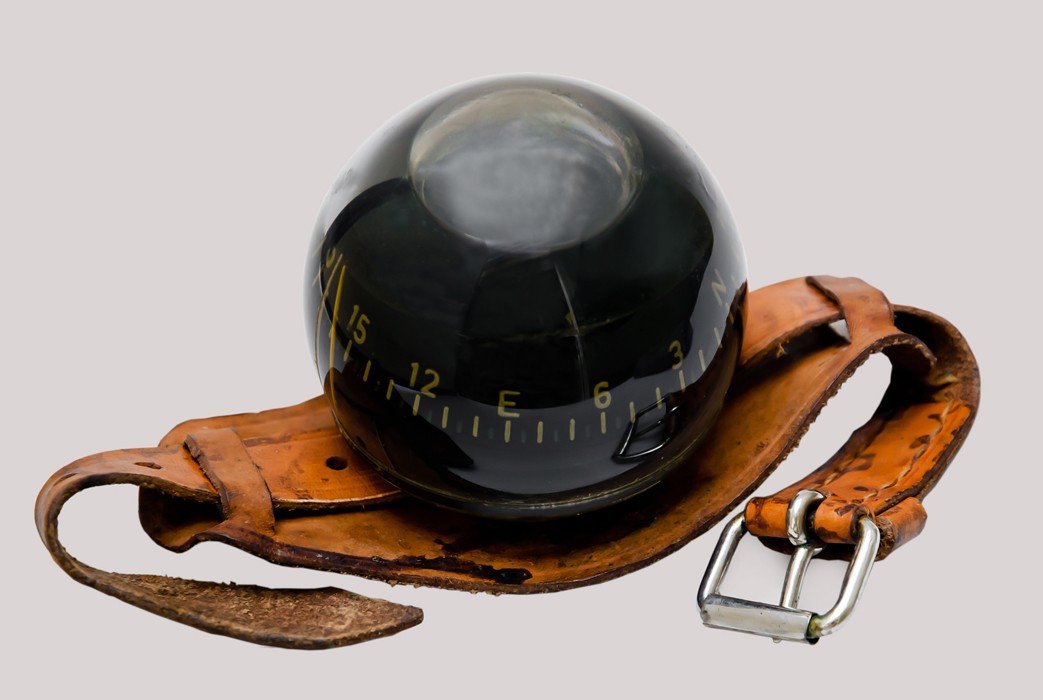

Náramkový kompas vojenské lehké potápěčské soupravy PL-40.

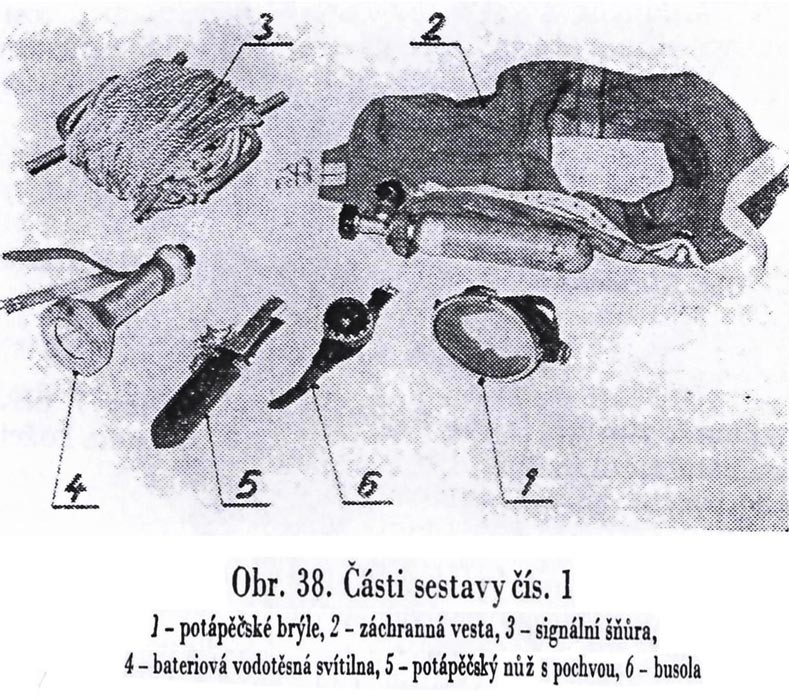

Na obrázku z předpisu Žen-24-6 je pod číslem 6 kompas (busola) jako součást části potápěčské soupravy č. 1.
Potápěč v lehké potápěčské soupravě PL-40.
Přílohy:
application/pdf ikonaPředpis Žen-24-6 z roku 1969
Zdroj:
Vojenský předpis Žen-24-6 „Potápěčské práce a potápěčská technika“, Praha 1969.
