Medi 713

Potápěčský přístroj Medi 713A.
Země původu:
NDR
Rok výroby:
cca 1965
Výrobní číslo:
1357
Vintage Scuba Medi 713

Výroba potápěčského přístroje Medi 713 začala v polovině padesátých let minulého století v továrně VEB Medizintechnik v Lipsku v bývalé NDR. Byl to první průmyslově vyrobený potápěčský přístroj na stlačený vzduch používaný od roku 1958 v klubech a kroužcích potápění a branného vodáctví bývalého Svazarmu.

Automatika je pevně spojena s kostrou přístroje. Ocelové láhve jsou připojeny k vysokotlakému spojovacímu potrubí s automatikou a manometrem. Při plnění musely být láhve od přístroje vždy odpojeny. Na trubkové konstrukci jsou připevněny popruhy pro umístění přístroje na záda potápěče.

Výrobou prošlo několik prototypů přístrojů, z nichž každý prošel určitým vylepšením. V ústence prvního prototypu modelů 713 ještě nebyly vestavěny ventily. Dýchání pod vodou to tím značně znesnadňovalo – při dýchání s partnerem z jednoho přístroje při řešení krizových situacích proudila do hadic voda. Proto přibyl do nádechové části ústenky ventil.

Od roku 1960 byl vyráběn model 713A. U něj prošla proměnou trubková konstrukce, a to zejména v její dolní části. Krátce před koncem výroby modelu 713A – v roce 1968 – byl vsazen ventil také do výdechové části ústenky.

Technické údaje:
Hmotnost přístroje bez láhví 3,5 kg
Hmotnost přístroje s naplněnými láhvemi 11,7 kg
Hmotnost kompletního přístroje 14 kg
Maximální hloubka potápění 15 m

K přístroji se dodávala přenosná brašna, která obsahovala kromě vlastního přístroje 1 pár ploutví, potápěčské brýle s nosnou svěrkou, přepouštěcí zařízení, otevřený klíč 32, těsnící kroužky a návod k obsluze.

Plnící tlak lahví byl u modelu 713A zvýšen z 15 MPa na 20 MPa. K automatice se mohly přišroubovat čtyř, pěti nebo šestilitrové láhve se stlačeným vzduchem, a tím se prodloužila doba potápění. Byl vybaven jednostupňovou automatikou s otevíraným ventilu po proudu vzduchu.

Přístroj Medi 713A byl dodáván v barvách kladívkově zelené, šedé nebo matném chromu podle přání zákazníka.

Mezi jednotlivými prototypy přístrojů šly do výroby ověřovací série. V každém dalším roce dostaly funkční prototypy novou sérii čísel. A některé série nebyly vůbec vyrobeny. Tím lze vysvětlit, že ačkoliv se podle neověřených údajů dostalo do oběhu zhruba 900 kusů obou modelů, na konci jeho výroby nesly přístroje modelu 713A například výrobní číslo 1357.  Model 713 byl vyráběn do roku 1959. K tomuto datu se dostalo z továrny do prodeje zhruba 210 kusů. V následujícím roce už začala výroba modelu 713A a v roce 1968 byla výroba tohoto přístroje definitivně ukončena.

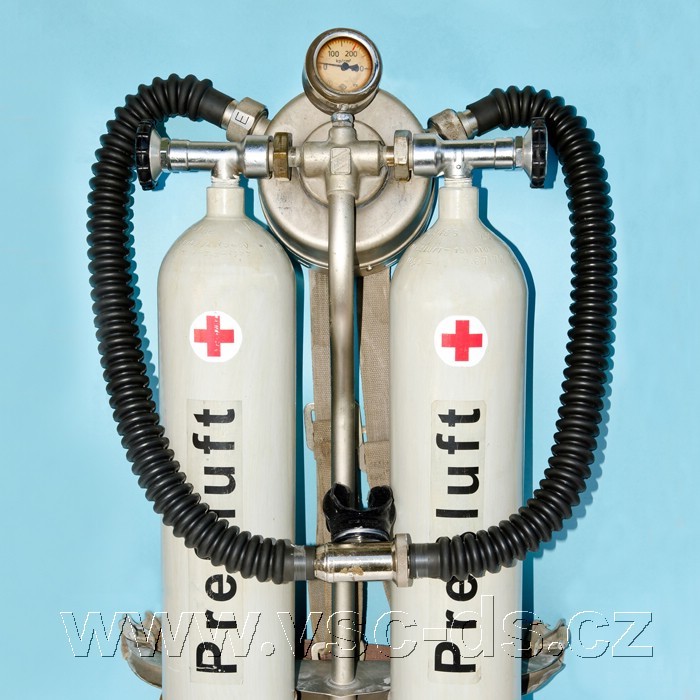

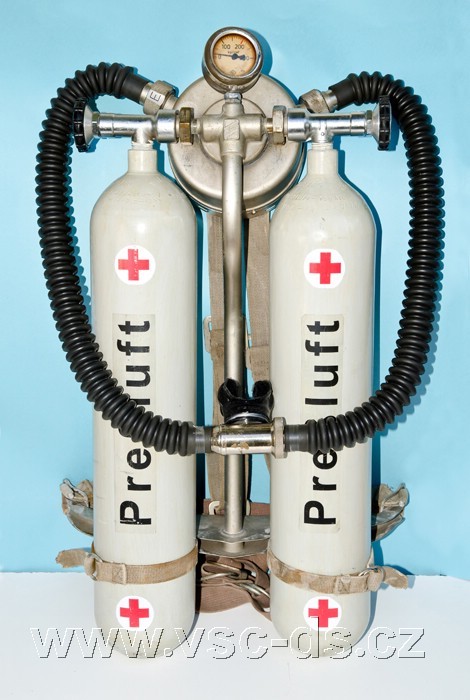

Potápěčský přístroj Medi 713A.

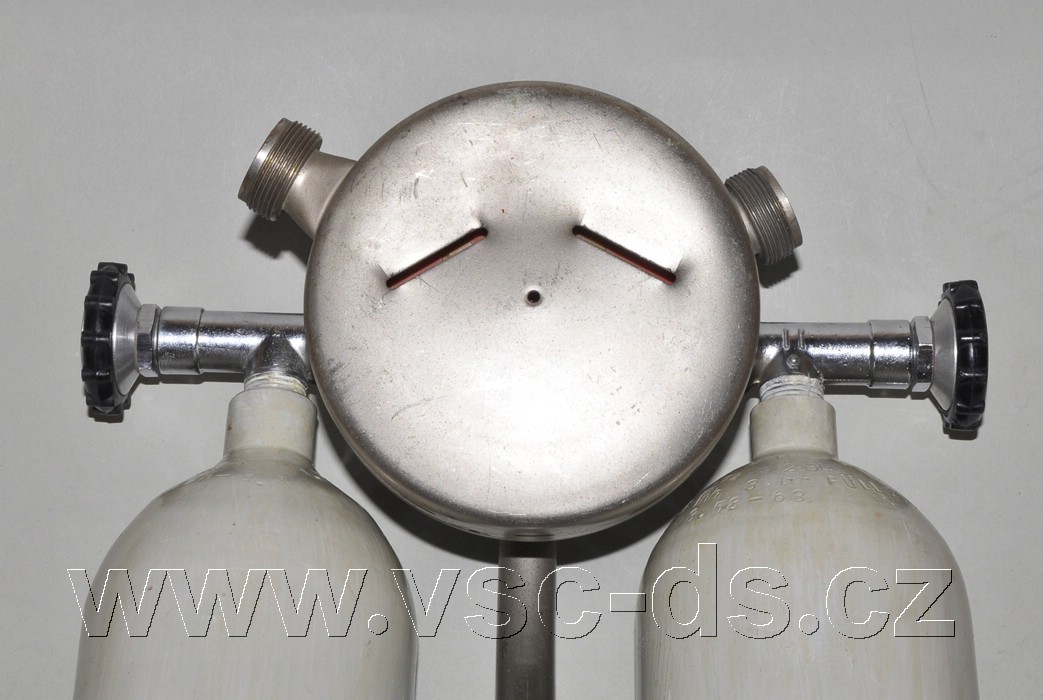

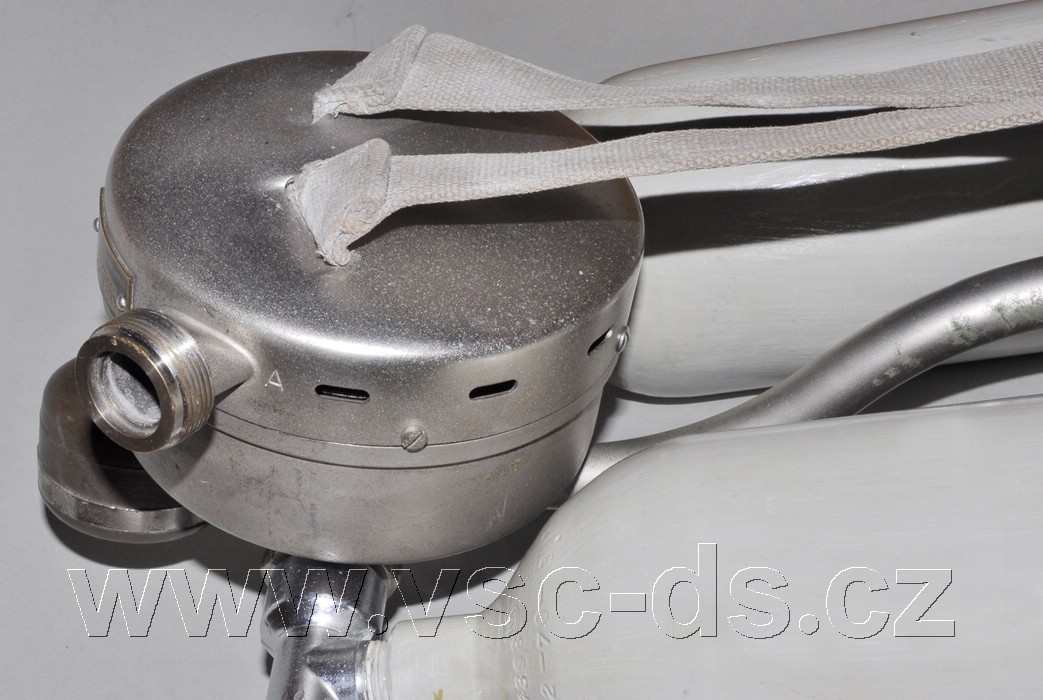

Automatika potápěčského přístroje Medi 713A.
Automatika potápěčského přístroje Medi 713A.
Automatika potápěčského přístroje Medi 713A.
Trubkový systém potápěčského přístroje Medi 713A.

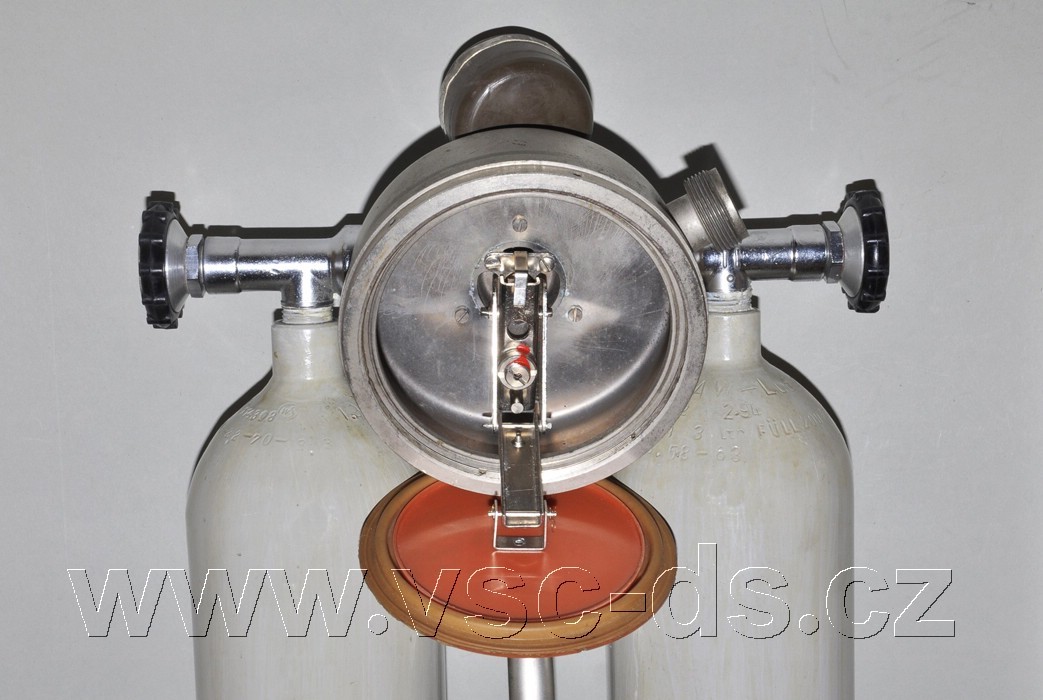

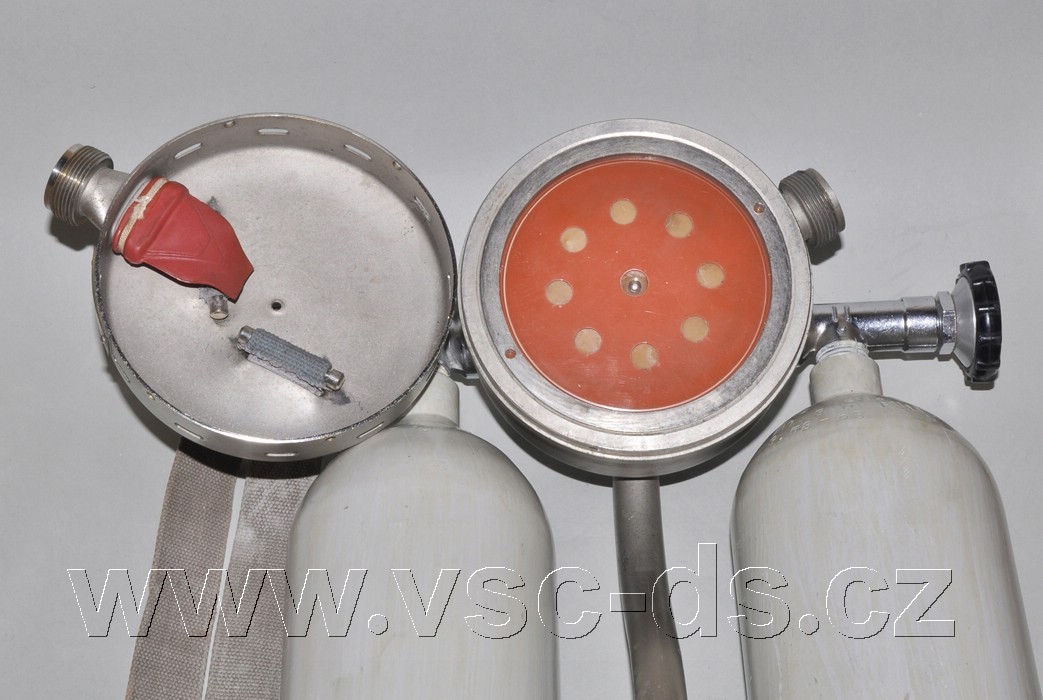

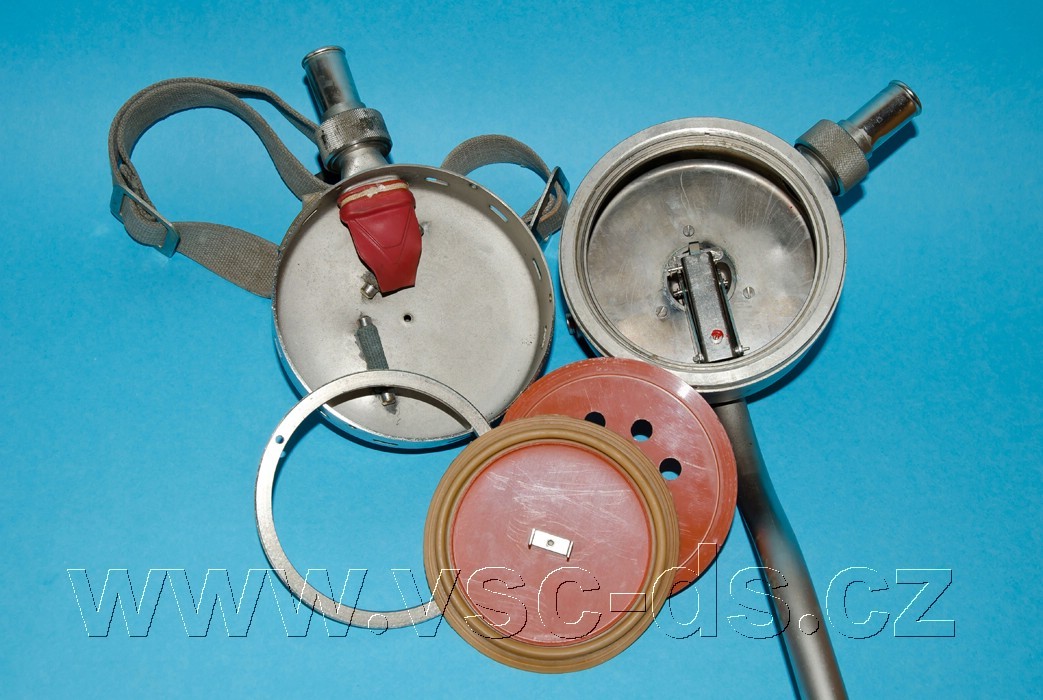

Systém upevnění membrány přístroje Medi 713A.
Detail automatiky přístroje Medi 713A.

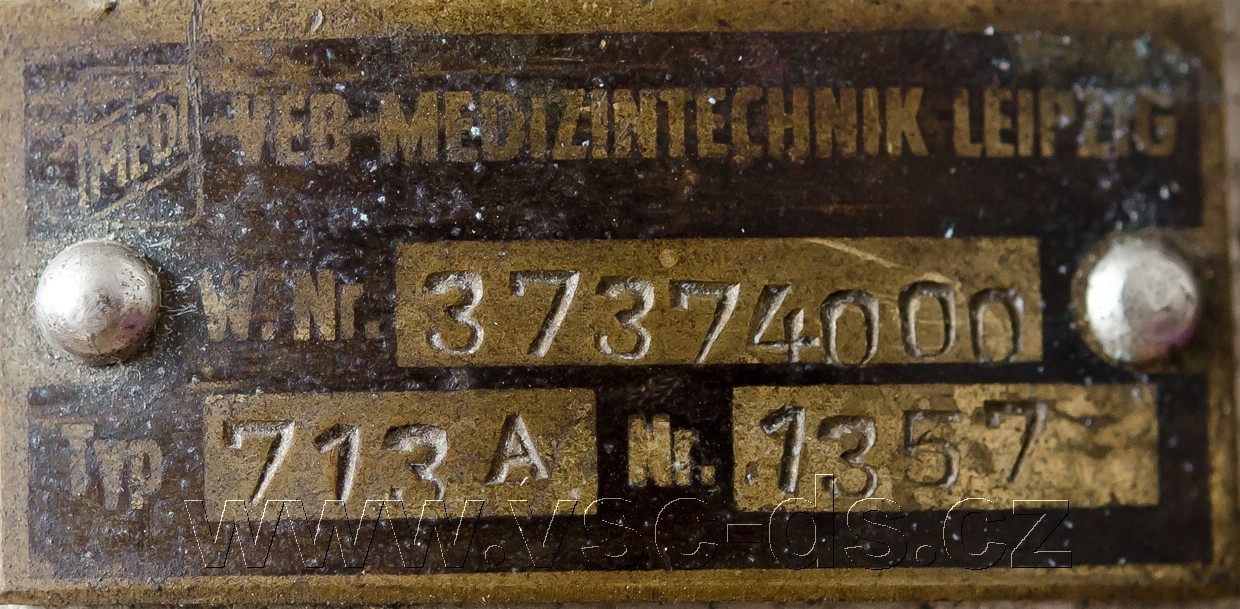

Výrobní štítek umístěný na víku automatiky přístroje Medi 713.

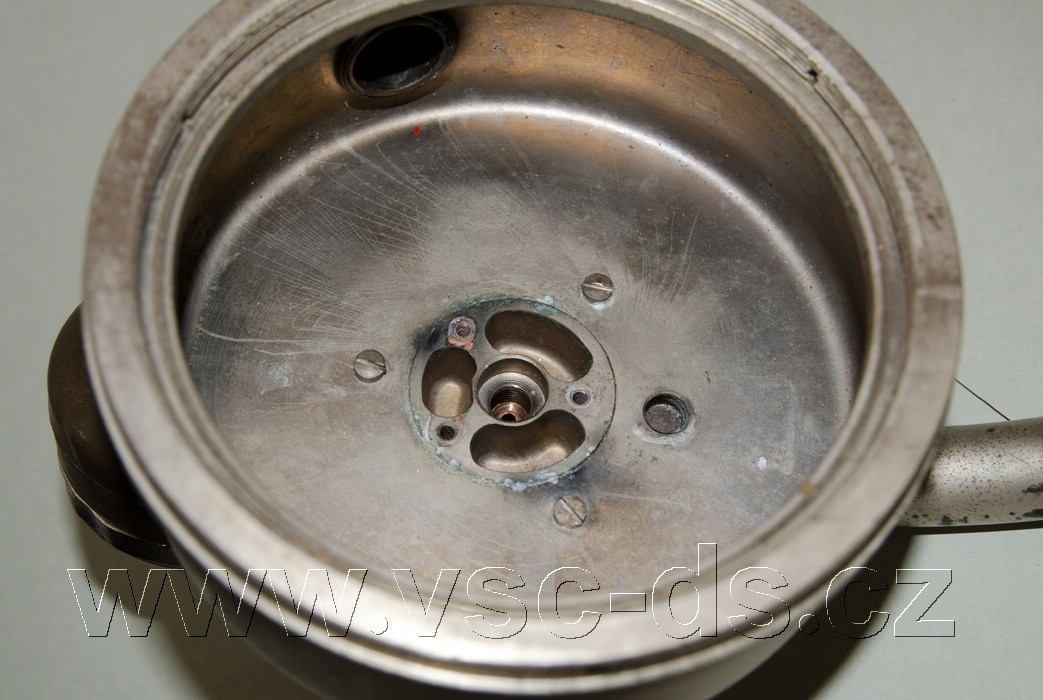

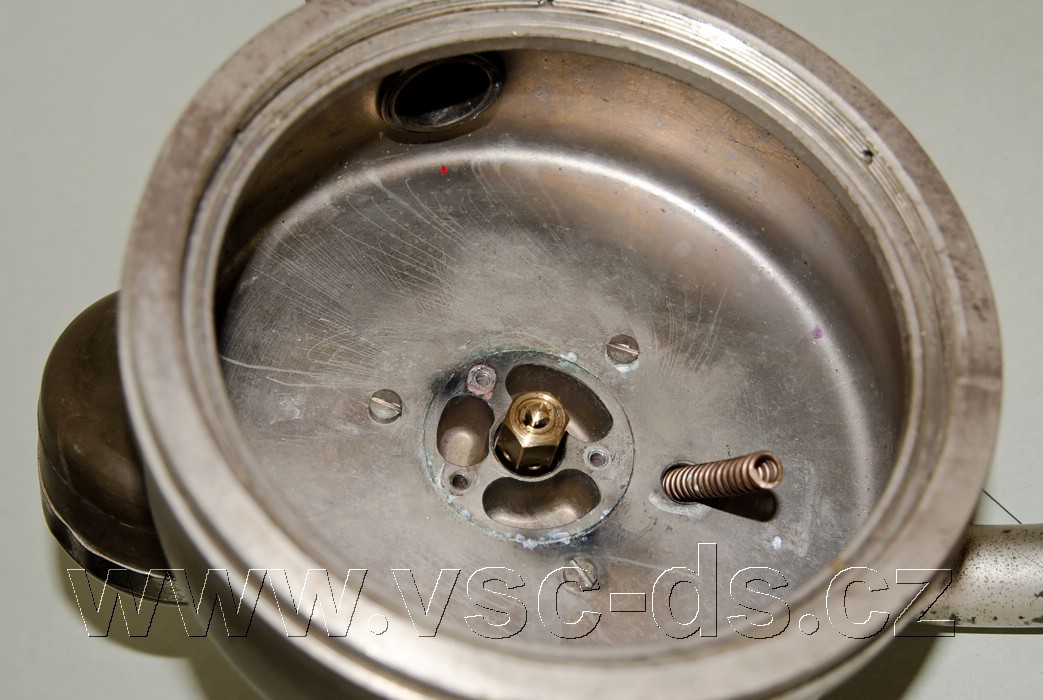

Detail vnitřku spodního víka přístroje Medi 713A.
Detail upevnění otevírací kuželky ve spodním víku přístroje Medi 713A.

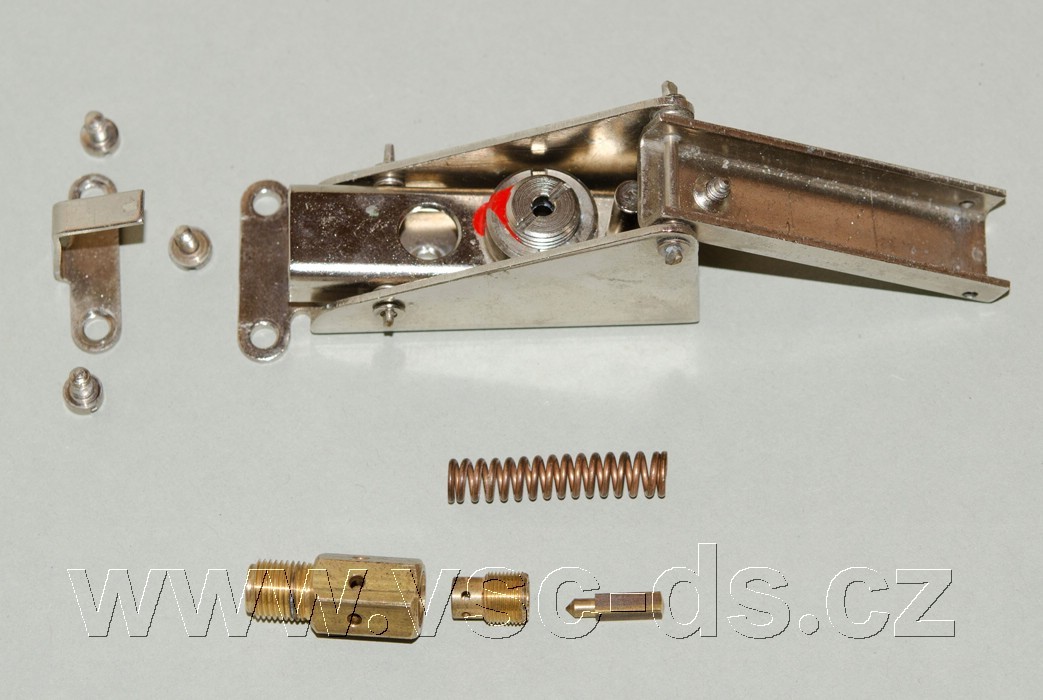

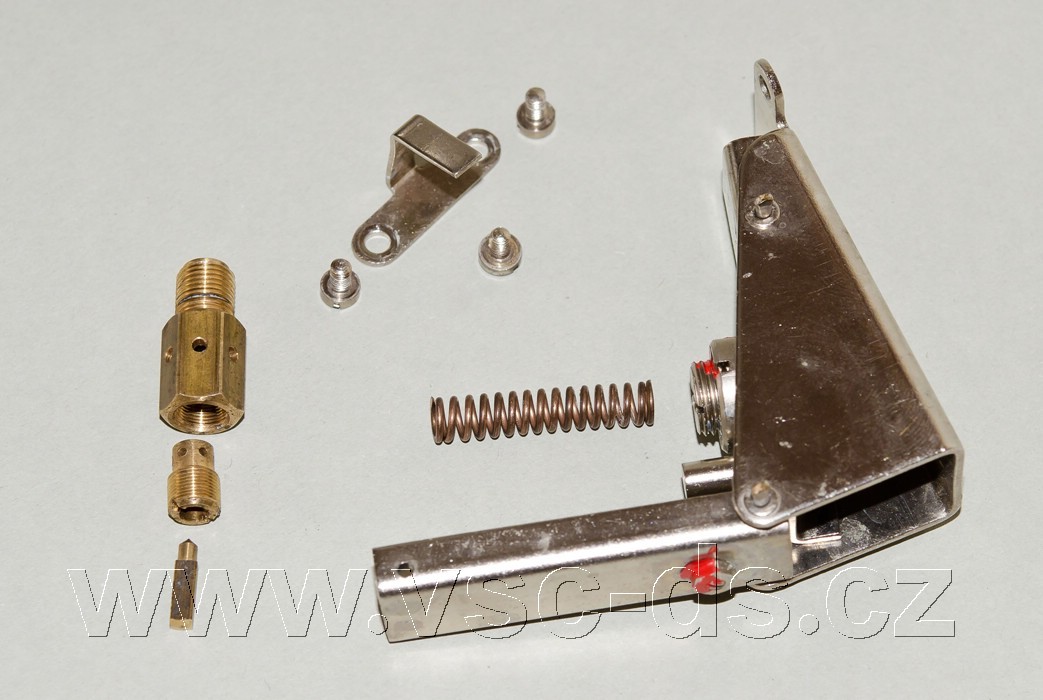

Kompletní pákový a otevírací systém s kuželkou.
Kompletní pákový a otevírací systém s kuželkou.

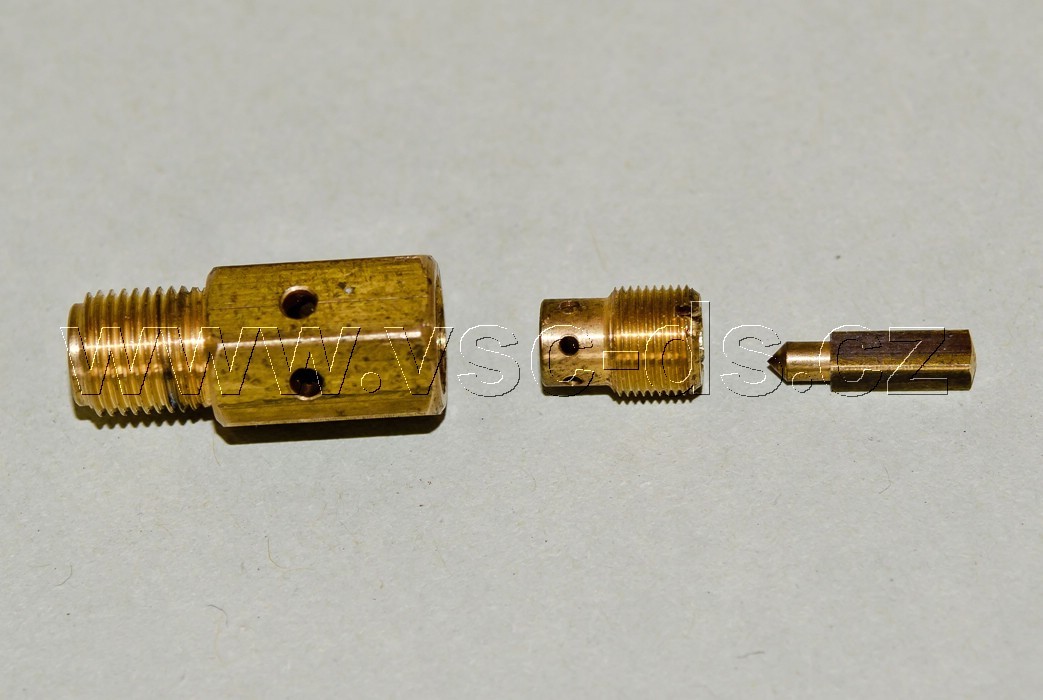

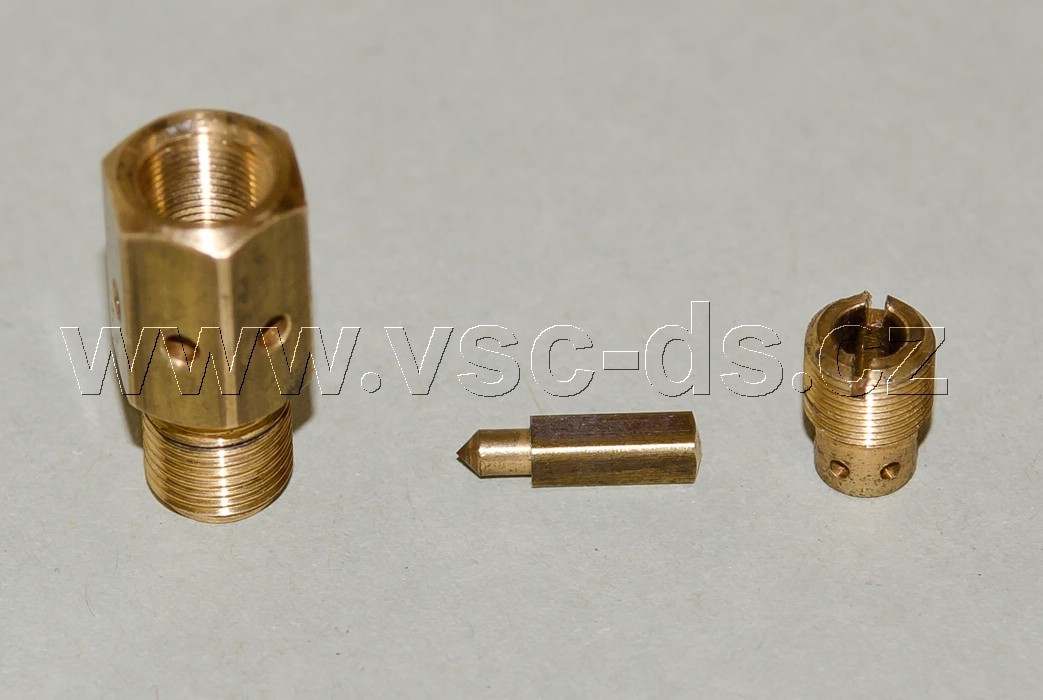

Detail trysek a otevírací kuželky automatiky.
Detail trysek a otevírací kuželky automatiky.

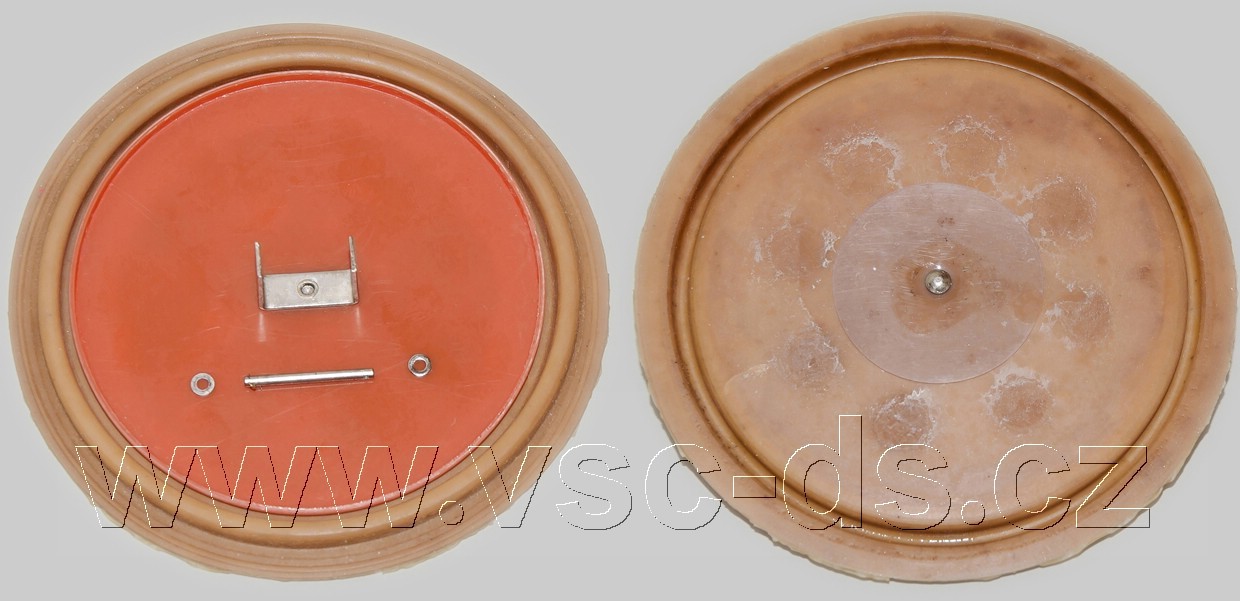

Membrána automatiky přístroje Medi 713.

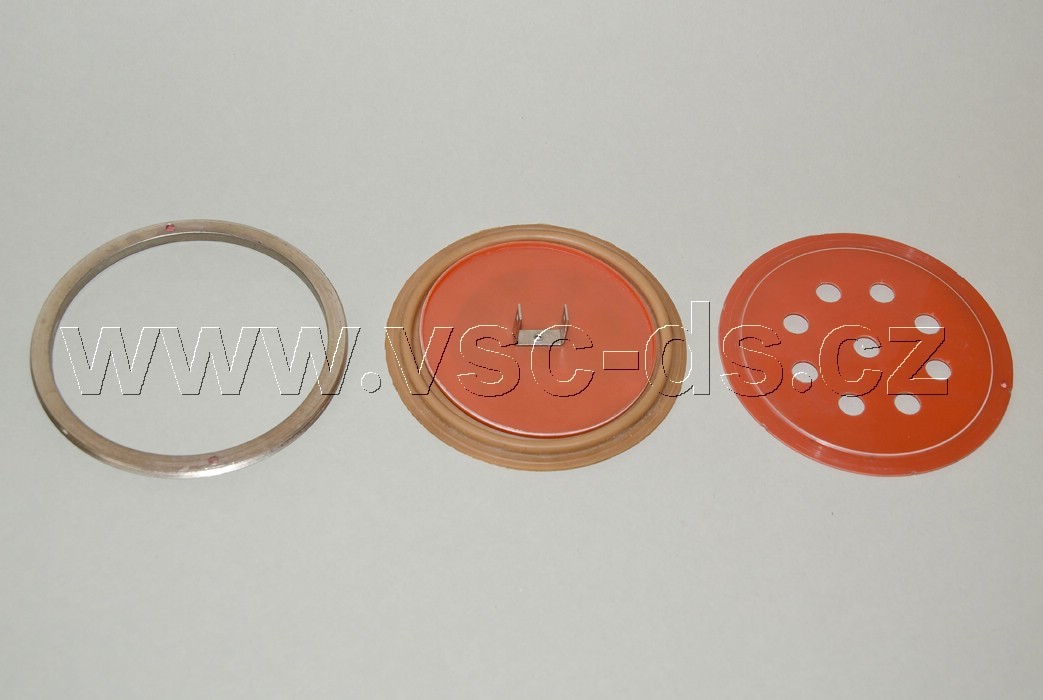

Membrána a fixační kotouč automatiky.

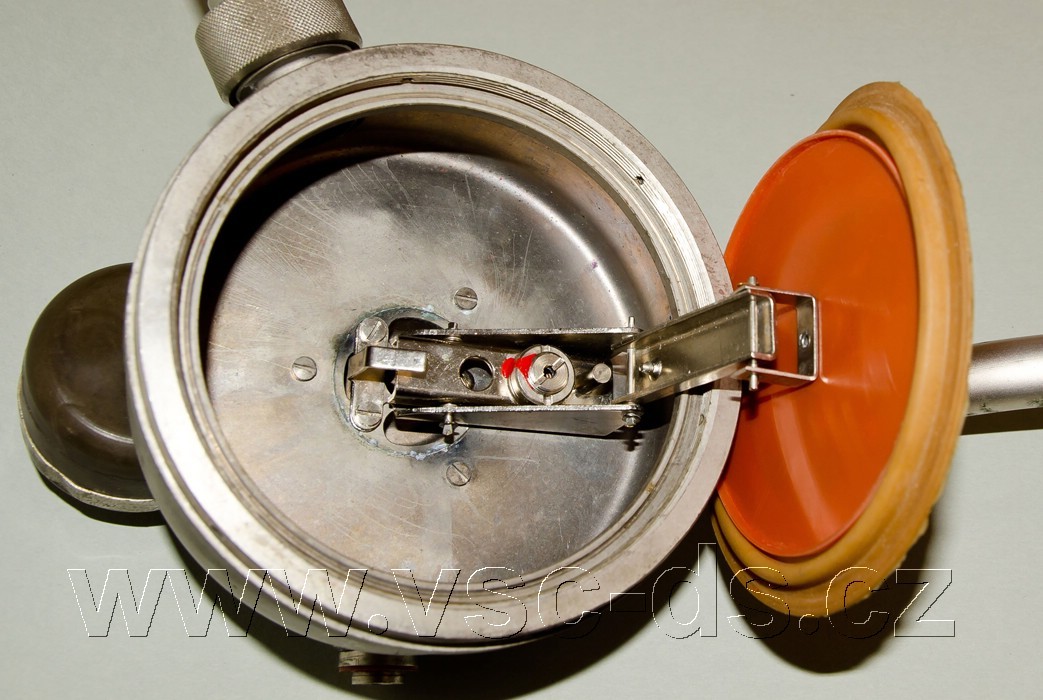

Upevnění membrány k pákovému systému automatiky.

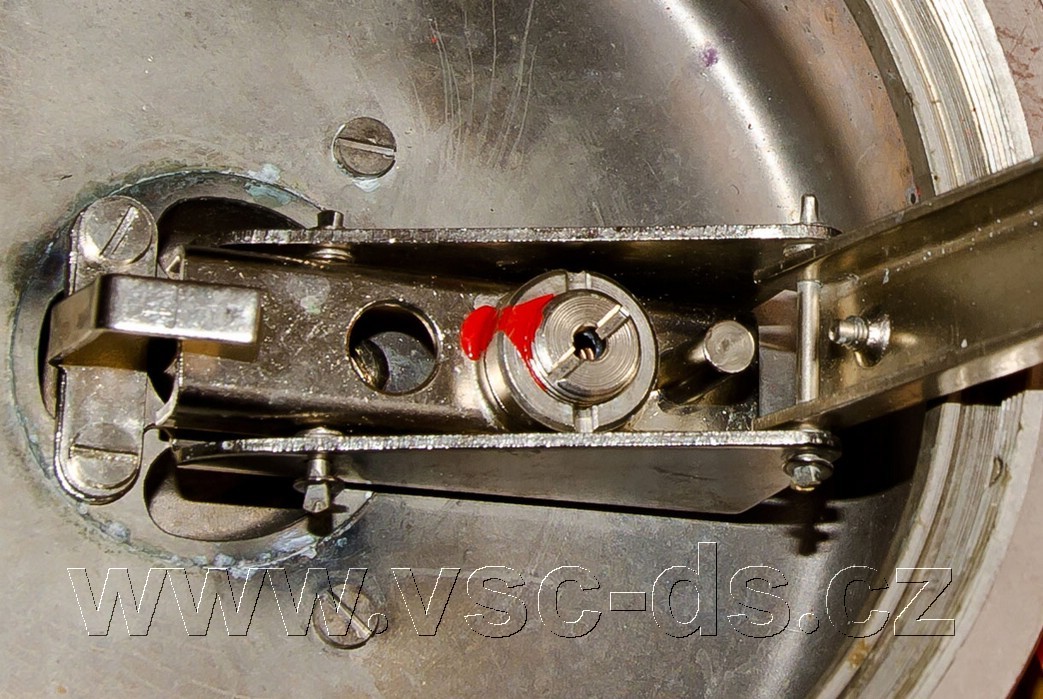

Pákový systém se seřizovacím šroubem.

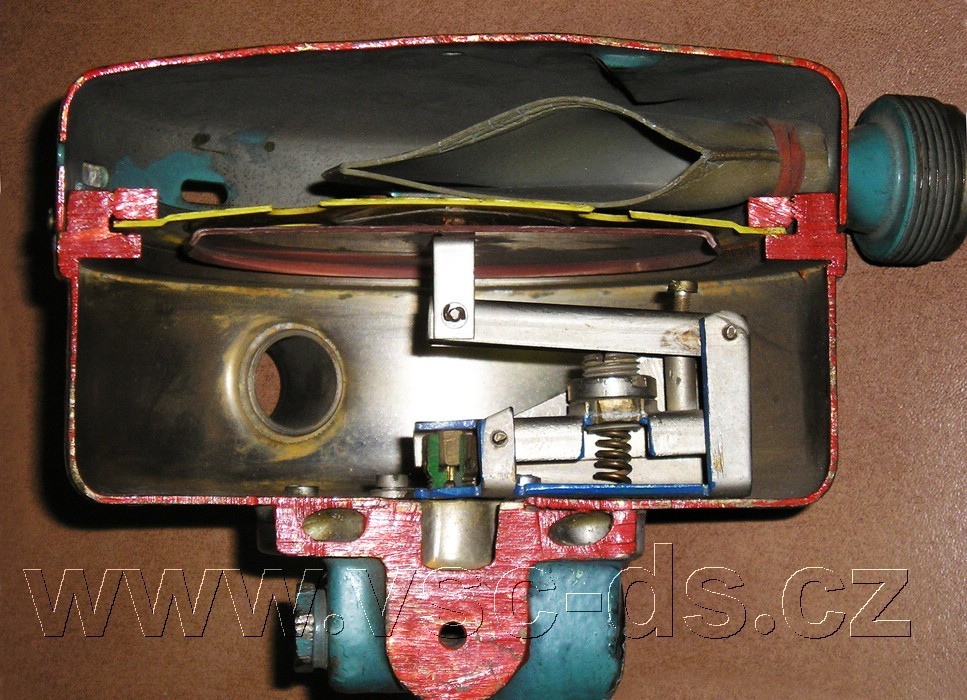

Řez automatikou s pákovým systémem.

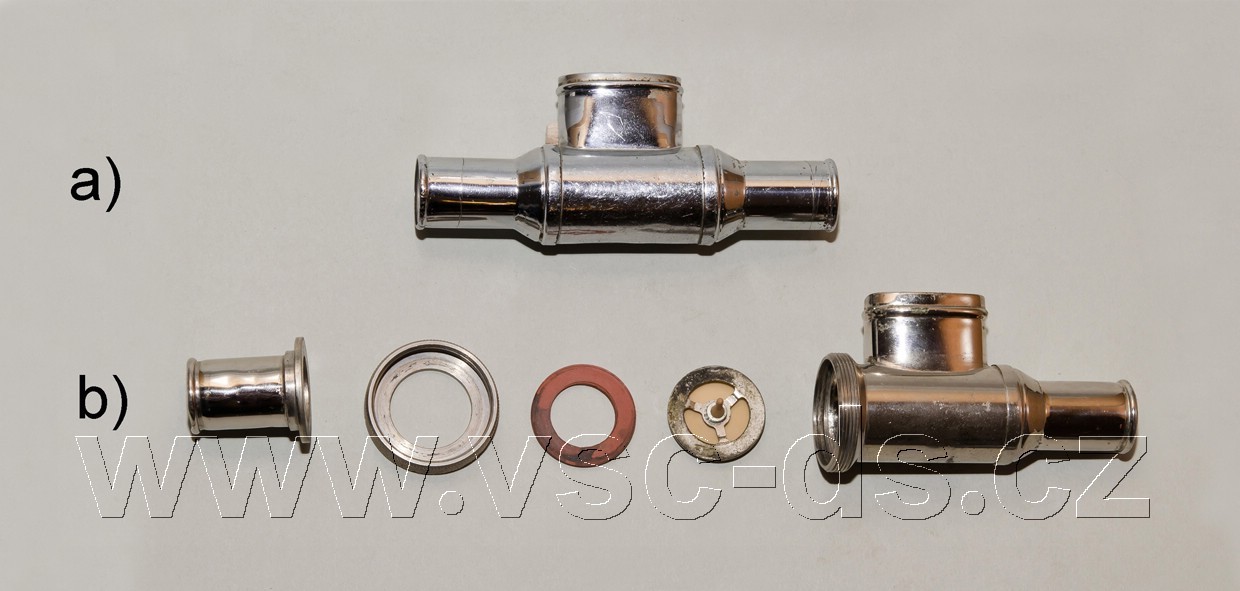

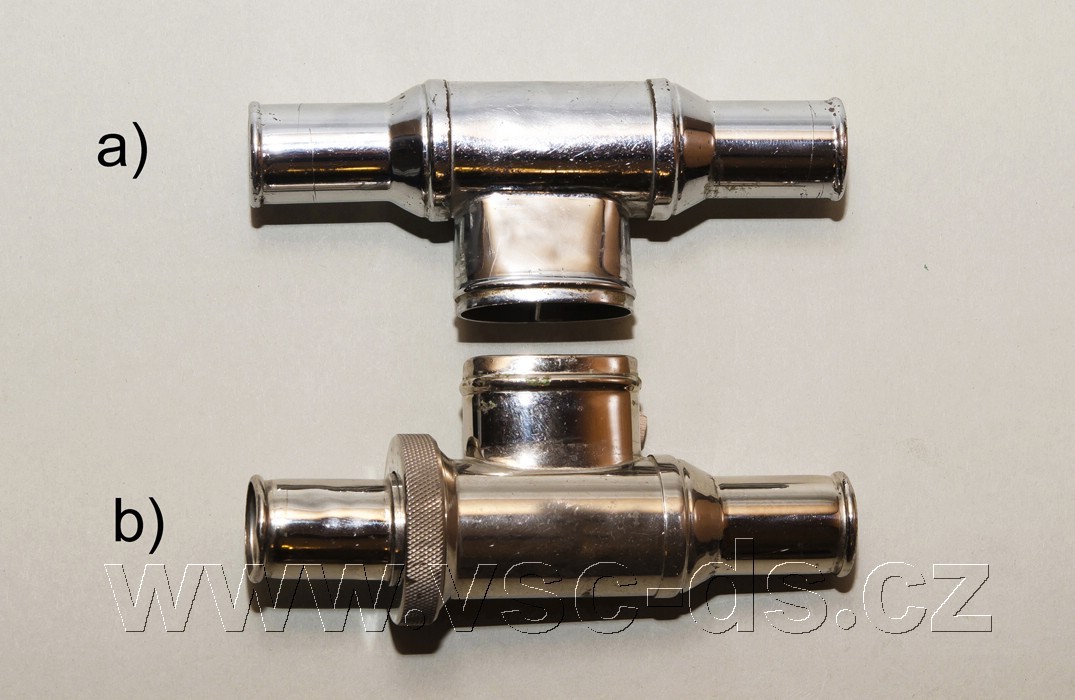

Ústenky: a) modelu 713, b) modelu 713A.
Ústenky: a) modelu 713, b) modelu 713A.

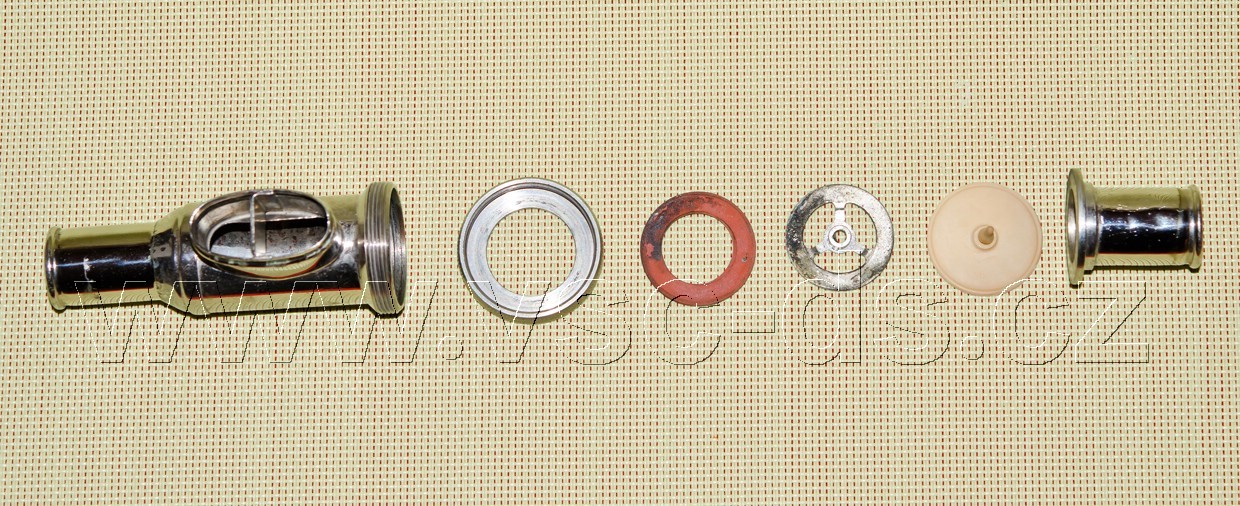

Ústenka modelu 713A rozložena na jednotlivé části.

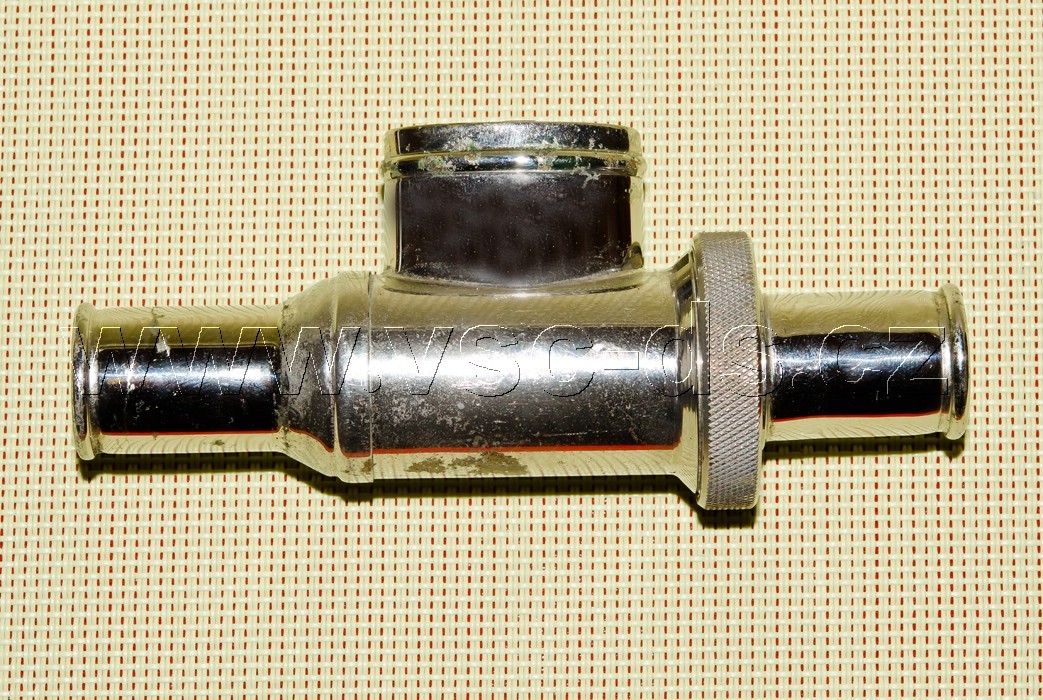

Kompletní ústenka modelu 713A.

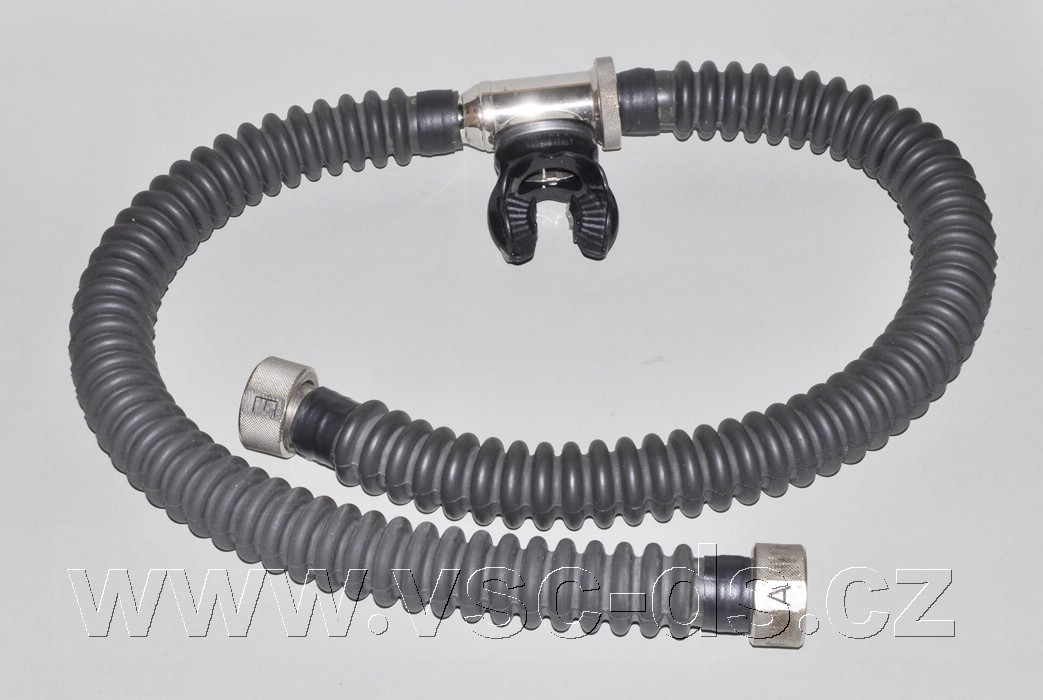

Kompletní hadice přístroje Medi 713A s náustkem.

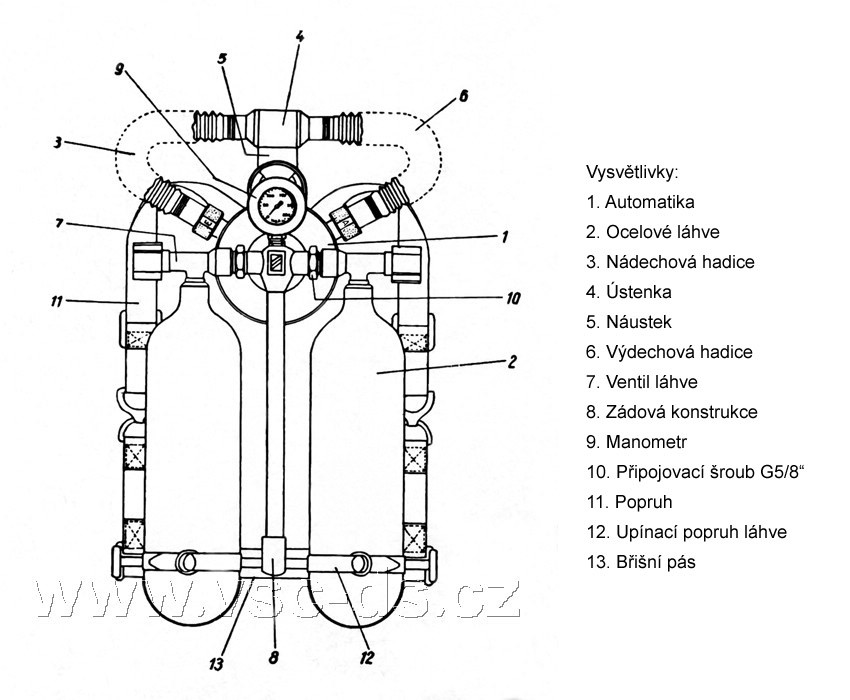

Schéma potápěčského přístroje Medi 713.
Potápění s přístrojem Medi 713A.
Potápění s přístrojem Medi 713A.
Potápění s přístrojem Medi 713A.
Mistryně republiky Zuzana Svozilová z Olomouce s Medi 713
Zdroj:
Klingbeil / Kühlman - Sporttauchen, Verlag Sport und Technik, Berlin 1958, s.113-115
Zdroj:
Prospekt Medi Pressluft Tauchgerät 713, Lipsko
Zdroj:
Časopis Dobrá voda, roč.15, č.3, podzim 2012, S. 10-13
