PL 401

Potápěčský přístroj PL 401 s automatikou PL 401.
Výrobce:
Chirana n.p.
Země původu:
ČSSR (ČR)
Rok výroby:
1964
Výrobní číslo:
108
Vintage Military Scuba Apparat PL 401, vojenský potápěčský přístroj PL 401, Čekoslovensko, Czechoslovakia.

Potápěčský přístroj PL-401 byl vyráběný v národním podniku Chirana Praha. Přístroj byl součástí lehké potápěčské soupravy PL- 401, kterou byly vybaveny ženijní jednotky, útvary a zařízení Československé lidové armády.

V roce 1963 došlo k modernizaci celé soupravy PL 40 a také původní 6-ti litrové dvouhrdlové tlakové láhve přístroje byly nahrazeny 7 litrovými láhvemi s jedním hrdlem a samostatnou rezervou.

Lehká potápěčská souprava PL-40 / 401 byla určena pro ženijní práce pod vodou, jako je průzkum vodních překážek, hledání a vyzdvižení potopených předmětů, vyprošťování vozidel uvázlých při brodění, řezání konstrukcí pod vodou apod.

Obě ocelové 7 litrové láhve jsou vybaveny ventily, které jsou propojeny spojovacím potrubím. Pro plnění přístroje vzduchem slouží plnící ventil, kterým se plní obě láhve současně. Při potápění proudí vzduch přes ventil rezervy do plicní automatiky z obou lahví. Hlavní láhvový ventil je maticí propojen s ventilem rezervy. Ventil rezervy uzavře přívod vzduchu do plicní automatiky po spotřebování ca 2/3 obsahu vzduchu v láhvích.  Zbytek vzduchu je rezerva. Zatažením za táhlo, které je spojeno pomocí páky s kuželkou v těle ventilu rezervy, se ventil otevře a vzduch volně proudí do přívodního potrubí a do přípojky automatiky.

Fotografie přístroje pořídil Dušan Šuráni.

Technické parametry:

Název:   PL 401.
Výrobce:  Chirana Praha.
Typ přístroje:   s otevřeným kruhem.
Počet láhví:  2.
Obsah láhve:  7 litrů,
Zkušební tlak:   22,5 MPa.
Provozní tlak:  15 MPa.
Plnící ventil láhve:   vzduchový se závitem G5/8“.
Vzduchová rezerva:   ca 5 MPa
Připojení k potápěčské automatice:   INT.
Hmotnost prázdného přístroje s automatikou:   ca 23 kg.
Plicní automatika dodávána k přístroji:  PL 40, PL 401.
Provozní hloubka:  40 m.

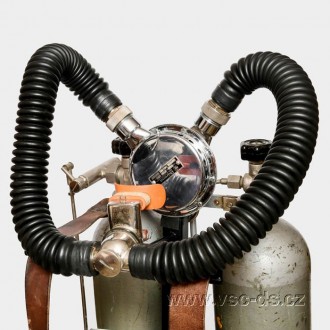

Potápěčský přístroj PL 401 s automatikou PL 401.
Štítek na desce přístroje s označením výrobce, státu a výrobního čísla.
Detail štítku s označením výrobce, státu a výrobního čísla.
Potápěčský přístroj PL 401 s automatikou PL 401 - front.
Potápěčský přístroj PL 401 s automatikou PL 401 - front.
Potápěčský přístroj PL 401 s automatikou PL 401 - front.
Potápěčský přístroj PL 401 s automatikou PL 401 - back.
Potápěčský přístroj PL 401 s automatikou PL 401 - side.
Potápěčský přístroj PL 401 s automatikou PL 401 - back.
Připojení automatiky PL-401 na přípojku INT.
Ventil rezervy je propojen s přípojkou automatiky.
Připojení automatiky PL-401 na přípojku INT.
Potápěčský přístroj PL 401 - back.
Propojovací systém mezi plnícím a hlavním láhvovým ventilem a ventilem rezervy.
Potápěčský přístroj PL 401 s automatikou PL 401 - front.
Schéma propojení ventilů a popis jednotlivých částí přístroje PL-401.
Schéma ventilu rezervy.
Obrázek potápěče s přístrojem PL-401 z vojenského předpisu Žen-24-6 z roku 1963.
Obrázek přístroje PL-401 z vojenského předpisu Žen-24-6 z roku 1963.
