Aquilon
AQUILON je „vintage“ značka dvoustupňové automatiky vyráběné v šedesátých a sedmdesátých letech minulého století legendární firmou La Spirotechnique. Je francouzskou verzí automatiky CALYPSO I, kterou v roce 1962 dodala na trh americká firma US Divers. Z počátku na prvních stupních neměla žádný HP a LP port. V pozdějších letech byl první stupeň vybaven standartním HP portem pro připojení manometru. Ve sbírce Lucy Fustera se objevila i verze PRO s dalšími dvěma protilehlými LP porty, které jsou namontované na kulovém kloubu. Pravděpodobně se jedná o prototyp nebo spíš po domácku vyrobený nástavec na hadici s armaturou obou LP portů.
Automatika Aquilon je konstruována na principu membránového vyváženého prvního stupně. Řízený ventil se otevírá proti proudu vzduchu. Tlačený vzduch prochází filtrem do vysokotlaké komory a v té je sedlo, do kterého dosedá kuželka ventilu tlačená pružinou. Kuželka má na druhém konci dřík stejného průměru jako je sedlo ventilu, který prochází vodotěsným zařízením (otvorem těsněným „O“ kroužkem), zabudovaným do těla ventilu. Tento systém se nazývá kompenzátor a umožňuje dosáhnout poměrně stálého „středního tlaku“, který je u prvního stupně automatiky Aquilon nastavený na 0,8 ± 0,1MPa. Výhodou membránového prvního stupně byla značná odolnost proti nečistotám a zamrzání. Připojení k ventilu tlakové láhve je INT.
Druhý stupeň přestavuje již modernější typ s otevíráním kuželky po proudu vzduchu. Trysku ventilu uzavírá kuželka, která je k sedlu dotlačována pružinou. Je vybavený s klasicky uspořádaným tlačítkem vzduchové sprchy. Tento stupeň je vybavený klasicky uspořádaným tlačítkem vzduchové sprchy. Pod tlačítkem je pružina, díky které se tlačítko vrací do původní polohy. Tato konstrukce druhého stupně nevyužívá Venturiho efektu ke snížení nádechového odporu. Je vybavena upínacím páskem pro zavěšení na krk. Výhoda tohoto typu spočívá v tom, že dávkovací ventil slouží současně jako pojistný ventil. Oba stupně automatiky jsou nastavitelné.
Na tlačítku nalepený štítek není od výrobce. Je pouze nahrazuje firemní originál. V licenci tuto automatiky vyráběla bývalá jugoslávská firma Đuro Đaković pod názvem ĐĐ 80-10 a ĐĐ 80-30.
Děkuji Lucu Fuster za poskytnuté informace a umožnění použít obrázky automatiky AQUILON z jeho webové stránky.

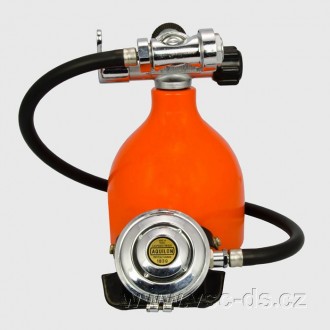

Fotografie automatiky pořídil Dušan Šuráni.
Technické parametry:
| Model: | AQUILON |
| Výrobce: | La Spirotechnique, Francie |
| Vyráběna v letech: | 1963 - 1976 |
| Výrobní číslo II. stupně: | 1839 |
| Počet stupňů: | 2 |
| I. stupeň: | |
| Typ: | vyvážený, řízený membránou, s otevíráním proti proudu vzduchu |
| Provozní tlak: | 15 MPa |
| Střední tlak: | 0,8 ± 0,1MPa |
| HP port: | ne |
| LP port: | ne |
| Třmen: | kovaná mosaz |
| Sedlo: | tuhý teflon |
| Pružiny: | nerezová ocel |
| Délka hadice: | 700 mm |
| Hmotnost: | 870 g |
| Připojení k ventilu láhve: | INT |
| II. stupeň: | |
| Typ: | nevyvážený, s otevíráním po proudu vzduchu |
| Venturiho tryska: | ne |
| Membrána: | pryž |
| Průměr membrány: | 80 mm |
| Hmotnost celé automatiky: | 1135 g |
