Secor 200 s manometrem/PA 37

Potápěčská automatika Secor 200 s manometrem/PA 37.
Výrobce:
Dräger
Země původu:
SRN
Rok výroby:
ca. 1972 +
Výrobní číslo:
I. stupeň č. 2978648, II. stupeň č. 3130083
Vintage Two Stage Single Hose Scuba Regulator, Dräger, Secor 200 s manometrem/PA 37

Tuto potápěčskou automatiku, kterou jsem nazval „Secor 200 s manometrem/PA 37“ jsem získal od Pepíka Žáčka (* 1. 4. 1939 - † 20. 12. 2014) v roce 2008. Tehdy jsem se Pepíka ptal, na podrobnosti kolem její výroby. Na rok výroby si již přesně nevzpomněl, ale mohlo to být někdy na začátku sedmdesátých let minulého století. Sestavil si ji z jednotlivých přístrojů od firmy Dräger, které posháněl od svých kamarádů. Kompletace obou stupňů automatiky mu nečinila žádné potíže. Pepík byl technicky nadaný a velmi zručný a dokázal si vyrábět potápěčskou techniku sám ve své dílně. Kamarádům z potápěčského klubu Triton Beroun kromě potápěčských automatik vyráběl nože, svítilny, olověné závaží a prováděl servis a údržbu automatik a klubových kompresorů.

S Pepíkem jsem se setkal u něj doma v Nižbore ještě dva krát.  Ale na podrobnosti o úpravě automatiky si již nevzpomněl. Tak jsem automatiku odložil, s tím, že k její historii vrátím později, případně při dalším setkání s Pepou. To se však již nestalo.

Začátkem roku 2015 jsem začal pátrat po názvech přístrojů Dräger, z nichž byly oba stupně součástí Pepíkem zkompletované automatiky. Obrátil jsem se na několik německých přátel s prosbou o zjištění názvu přístroje, ze kterého je první a druhý stupeň. Nejvíce informací mi poskytl Dieter Harfst z Lübecku, dlouholetý profesionální potápěč firmy Dräger. Navštívil firemní muzeum a poskytl mi několik obrázků potápěčské techniky, zejména dýchacích přístrojů. Prokazatelně zjistil, že druhý stupeň potápěčské automatiky byl upraven z druhého stupně vzduchového dýchacího přístroje PA 37. Na výdechových otvorech není plechový kryt, který zamezuje pronikání nečistoty pod výdechový ventil. K prvnímu HD stupni mi však poslal pouze informaci, že byl pravděpodobně používán v dýchacích přístrojích určených pod vodu a pro hasiče. Opět jsem pátrání po technických parametrech odložil. Až ve druhé polovině roku 2016 jsem opět požádal Dietera o zjištění názvu přístroje. Poslal mi obrázky přístroje, na kterém je připojený HD stupeň a který je hodně podobný hledanému HD stupni.

Současně jsem při hledání na Google narazil na webovou stránku Volkera Liekese, také vášnivého potápěče a znalého přístrojů firmy Dräger. V několika e-mailech mi objasnil genezi HD stupně Secor 200. Vysokotlaký stupeň automatiky Secor 200 byl univerzálním HD stupněm, který byl vyráběn v několika modifikacích a byl zabudovaný ve všech možných přístrojích firmy Dräger. Kromě automatiky Secor 200 byl zabudovaný v přístrojích Bocamat, PL70 a dokonce lehce modifikovaný byl tento HD stupeň zabudovaný v přílbovém potápěčském přístroji DM 220. Pro tento přílbový přístroj měl poněkud prodloužené pružinové pouzdro a zvětšenou pružinu k dosažení potřebného tlaku 18,5 barů.

Firma Dräger potápěčskou přístroj model PA 37 (PA = PressluftAtmer, vzduchový dýchací přístroj) vyráběla v padesátých letech minulého století. Tento přístroj byl využíván především hasiči v nedýchatelných prostorech. Robustní II. stupeň měl integrovaný ventil s otevíráním proti proudu vzduchu „upstream“(vyvracecí kuželku), který byl ovládána membránou a s celoobličejovou maskou se připojoval normovaným závitem Rd 40x1/7“. Pepa závit zcela odstranil a navařil místo něj nástavec pro náustek. Výdechové otvory na horní straně překryl páskem z umělé hmoty, aby bublinky nestoupaly přímo před masku.

Mezi prostorem automatiky pod membránou a spodním terminálem byl umístěn snadno vyměnitelný výdechový a zpětný ventil. Plechové víko těla automatiky sloužilo k ochraně membrány a pomocí lisovaných zámků k zajištění a utěsnění membrány na tělo druhého stupně. Přes víko a zahnutý okraj byla nasazena pryžová krytka opatřena tlačítkem pro manuální ovládání regulátoru jako vzduchová sprcha. Hadice je opatřena bajonetovým uzávěrem.

I. stupeň byl membránový s otevíráním proti směru proudu vzduchu. Na tu dobu měl několik vylepšených konstrukčních vlastností. Měl integrovaný manometr, který sloužil k monitorování tlaku v láhvích přístroje krátce před jeho použitím. Jeho pružinový prostor, byl chráněn přídavnou pryžovou krytkou. Ta zabraňovala pronikání vody do pružinového prostoru a tím chránila HD stupeň proti zamrzání. HD stupeň je opatřen přetlakovým pojistným ventilem. Pepík tento HD stupeň mírně upravil. Na nízkotlaký výstup G 3/8“ vyrobil rozdvojku se závity M 12x1 (pro druhý stupeň automatiky) a G 1/8“. Potápěčská automatika je zcela funkční.

Děkuji Dietru Harfst a Volkerovi Lekies za poskytnutí informací.

Technické parametry:

Výrobce:  Dräger, Lübeck, Německo
Počet stupňů:  2
1 stupeň: nevyvážený, s otevíráním proti proudu vzduchu
Typ: řízený membránou
Model: Secor 200 s manometrem
Provozní tlak: 20 MPa
LP port originál:  G 3/8“
LP port v rozdvojce:  2 (1x M 12x1, 1xG1/8“)
Střední tlak: 1,0 MPa
Připojení k láhvi: G 5/8“ DIN
2 stupeň: „upstream“ (vyvracecí kuželka)
Obal II. stupně: kovový
Délka hadice: 650 mm
Maximální hloubka potápění:   40 m
Hmotnost celkem: 1 484 g

Fotografie automatiky pořídil Dušan Šuráni.

Potápěčská automatika Secor 200 s manometrem/PA 37.
Pryžový kryt s tlačítkem sprchy uprostřed a logem firmy Dräger v jeho dolní části.
Rozložené jednotlivé části I. stupně automatiky v detailu.
Rozložené jednotlivé části I. stupně automatiky v detailu.
Rozložené jednotlivé části I. stupně automatiky v detailu.
Rozložené jednotlivé části I. stupně automatiky v detailu.
Rozložené jednotlivé části I. stupně automatiky v detailu.
Rozložené všechny jednotlivé části I. stupně automatiky.
Pohled na vnitřek I. stupně s vloženou jehlou.
Pohled na vnitřek I. stupně s vloženou jehlou pod zajišťovacím šroubem a přítlačným válečkem.
Pohled na vnitřek I. stupně s vloženou jehlou pod zajišťovacím šroubem, přítlačným válečkem a přítlačným talířem jehly.
Pohled na vnitřek I. stupně s regulačním šroubem k seřizování tlaku vzduchu za do II. stupně.
Kompletní I. stupeň s pryžovou krytkou a připojením G 5/8“.
Kompletní I. stupeň s integrovaným manometrem, pryžovou krytkou proti zamrzání regulátoru, pojistným ventilem a připojením k láhvi přístroje G 5/8“.
Kompletní I. stupeň automatiky.
Různé pohledy na I. stupeň automatiky.
Kompletní I. stupeň automatiky a nízkotlaká rozdvojka.
Kompletní I. stupeň automatiky s připojenou nízkotlakou rozdvojkou.
Rozložené hlavní části II. stupně automatiky.
Rozložené hlavní části II. stupně automatiky.
II. stupeň automatiky upravený pro náustek.
Vlevo II. stupeň upravený pro náustek, vpravo II. stupeň vzduchového dýchacího přístroje PA 38.
Upravený II. stupeň automatiky s náustkem.
Upravený II. stupeň automatiky s náustkem a upínacím řemínkem.

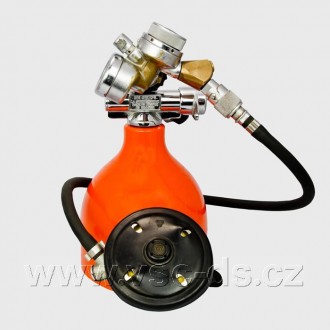

Kompletní automatika (II. a I. stupeň).
Kompletní automatika (I. a II. stupeň).
Kompletní automatika (II. a I. stupeň).
II. stupeň automatiky.
Připojení automatiky k ventilu láhve.
Přístroj Dräger PL70 s automatikou Secor 200 s manometrem a s prodlouženým pouzdrem pružiny.
Detail I. vysokotlakého stupně přístroje PL70 s manometrem a s prodlouženým pouzdrem pružiny.
Přístroj Dräger PL 70 s automatikou Secor 200 s manometrem.
Schéma I stupně s popisem jeho hlavních částí v němčině.
Schéma I stupně s popisem jeho hlavních částí v češtině.
Hasič s přístrojem Dräger PA 37. Připojení II. stupně dýchacího přístroje PA 37 na celoobličejovou masku.
Schéma II. stupně vzduchového dýchacího přístroje PA 37 s popisem jednotlivých částí.
Schéma upraveného II. stupně vzduchového dýchacího přístroje PA 37 s náustkem a popisem jednotlivých částí.
Pepík Žáček u zatopeného lomu na Bořené Hoře ve druhé polovině 80 let minulého století.
Pepík Žáček v roce 2008.
Zdroj:
Anweisungen für den Gebrauch „Atmungsgerät Pressluft Model PA 37 - Kiel“, 2. Ausgabe, Februar 1961.
Zdroj:
Dieter Harfst: „Informace o názvech modelů dýchacích přístrojů firmy Dräger“.
Zdroj:
Volker Likies: „Podrobné informace o modifikacích automatiky Secor 200 v přístrojích firmy Dräger“.
