AVM-7S (ABM-7C)

Potápěčská automatika ABM-7C.
Země původu:
SSSR (Rusko)
Rok výroby:
1976+
Výrobní číslo:
bez čísla
Vintage Single Hose Scuba Regulator AVM-7S (ABM-7C)

Potápěčská automatika AVM-7S (ABM-7C, byla vyráběna v závodech СКБ-КДА ve městě Орехово-Зуевo (SSSR) nyní  ОАО КАМПО (Rusko) v sedmdesátých letech minulého století. Byla součástí potápěčského přístroje ABM-7C, který byl určený především pro sportovní potápění. Od toho je jeho označení "C" což znamená "спортивный" - sportovní.

Automatika byla vyráběna v různých variantách pro různé potápěčské přístroje podle zaměření pro jejich speciální využití. S různými drobnými úpravami byla použita u přístrojů ABM-5, (ABM-6), které mohli být používány také v hadicovém provedení jako nargilé, přístrojů ABM-7, (ABM-8) a přístroje Подводник-2 (Podvodnik-2).

Druhý stupeň automatiky byl také vyráběn v různých variantách, např. u ABM-5 v zimním variantu byla místo náustku přípojka pro připojení k potápěčskému obleku nebo k celoobličejové masce a měl ventil pro systém přepínání na atmosférický vzduch. U druhého stupně modelu ABM-7C nebyla zimní verze poskytnuta, proto v něm otvor není. S prvním stupněm byl spojený flexibilní pryžovou hadicí s přípojkami M18x1,5.

Na rozdíl od ABM-7 byla v přístroji ABM-7C řada součástí (tělo II. stupně automatiky, kolečka ventilů, rychloupínací přezka, rukojeť ručního táhla rezervy vzduchu a další) vyrobena z plastu. Použité rychlospojky zlepšovaly kvalitu přístroje a při údržbě přístroje nemuselo být použito speciálních nástrojů. Kromě toho, sada AVM-7C obsahovala speciální skeletový batoh pro přenášení přístroje, stejně jako náhradní díly a příslušenství. Hmotnost přístroje byla 19 kg.

Přístroj ABM-7C se skládal:
- ze dvou láhví,
- dvoustupňová dýchací automatika,
- uzavíracího ventilu pro obě láhve a
- ze dvou ventilů rezervy vzduchu umístěných v armatuře přístroje.

Přepínací ventil rezervy vzduchu měl táhlo. Přístroj měl pohodlný systém řemenů pro upevnění přístroje na tělo potápěče. Vzduchové láhve s obsahem 7 litrů byly vyrobeny z vysoce legované oceli a byly určeny na provozní tlak 20 MPa.

Technické parametry:

I. stupeň:      pístový, nevyvážený, s otevíráním po proudu vzduchu
II. stupeň: s otevíráním proti proudu vzduchu (s vyvracecí kuželkou)
Provozní tlak:  20 MPa
Redukovaný tlak: 0,5 - 0,8 MPa
Pojistní ventil seřízen na přetlak:  1,0 - 1,5 MPa
Tlak rezervní zásoby vzduchu: 2,5 - 3,5 MPa
Nádechový odpor: 50 mm v.s.
Průměr membrány II. stupně: 85 mm
Délka hadice: 780 mm
Závit přípojky k připojení k armatuře přístroje:  M24x1,5
Maximální hloubka: 40 m

Vysvětlivka:

ABM – znamená „Аппарат Воздушно-дыхательный Морской“.

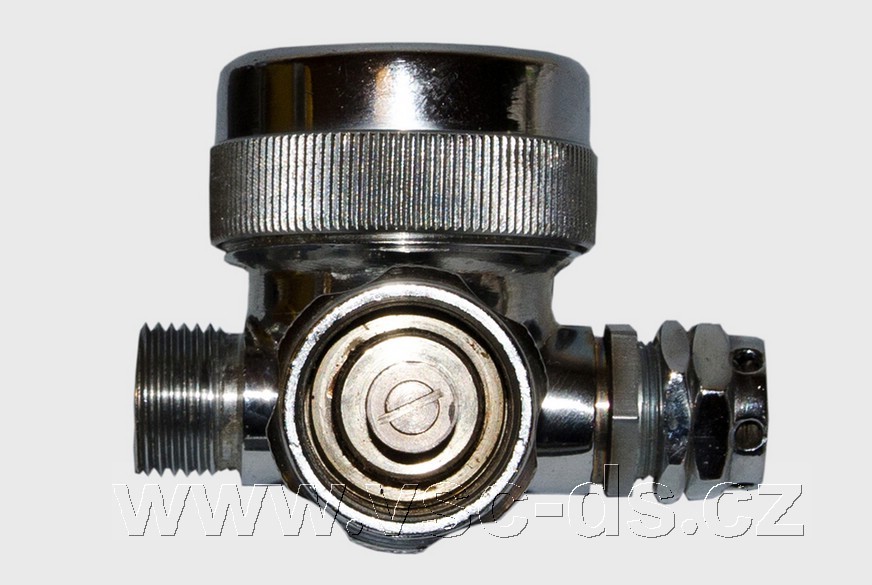

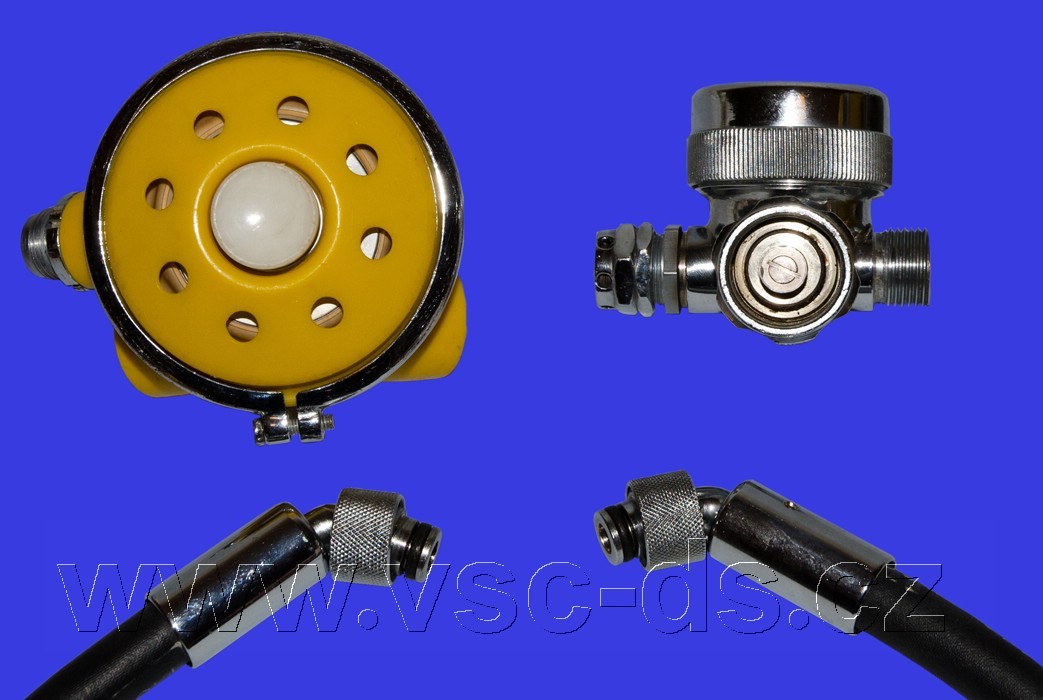

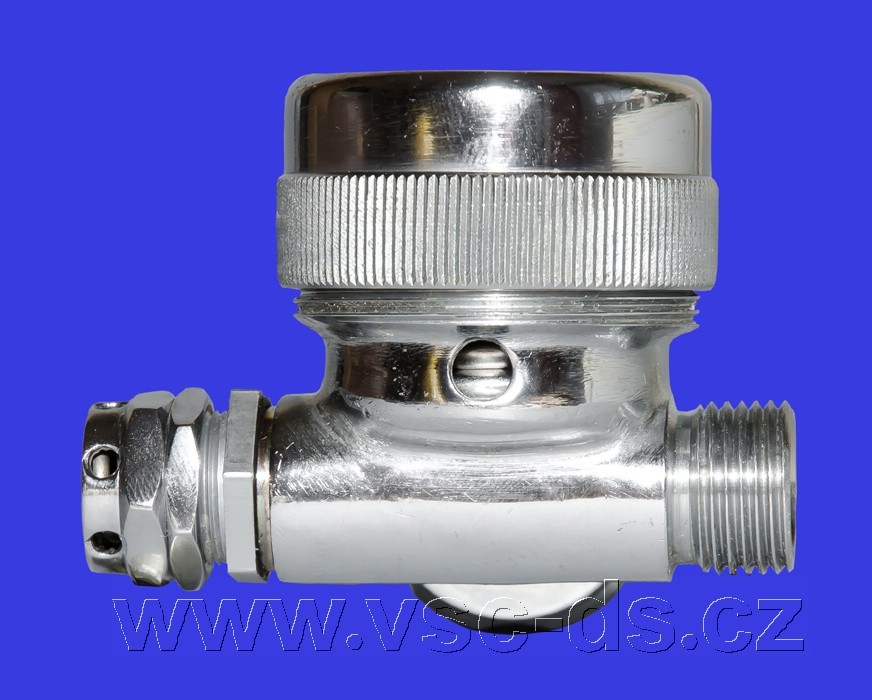

Pohled na I. stupeň automatiky ABM-7C.
Pohled na II. stupeň automatiky ABM-7C.

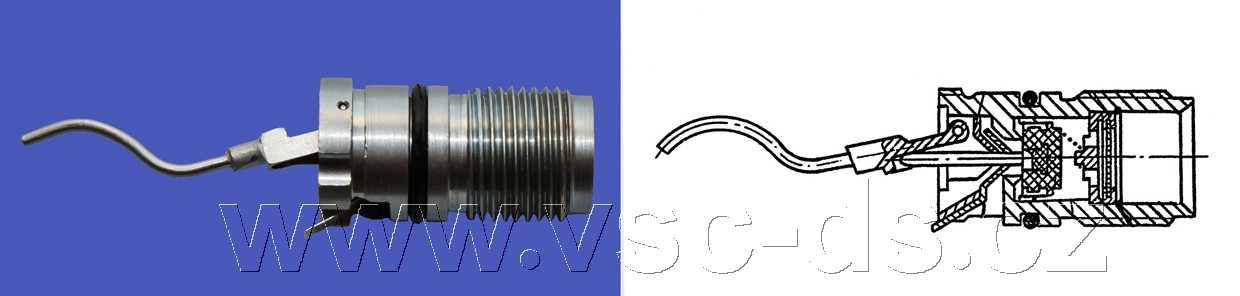

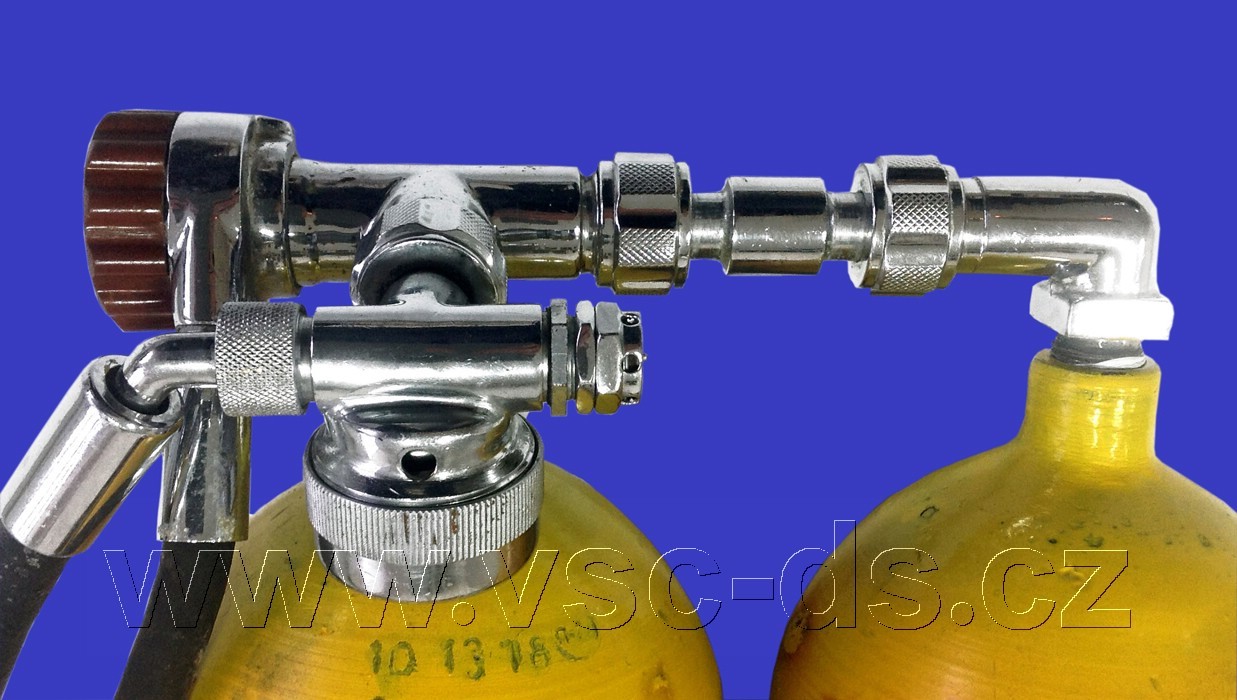

Pohled na I. stupeň automatiky ABM-7C s připojením M24x1,5.

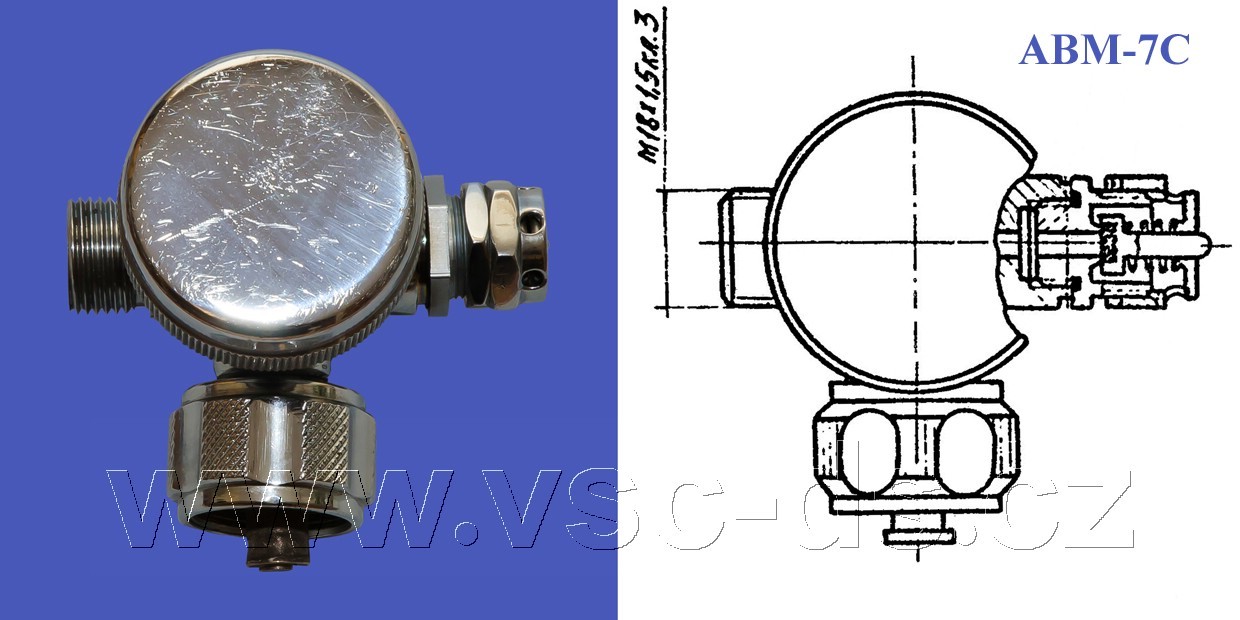

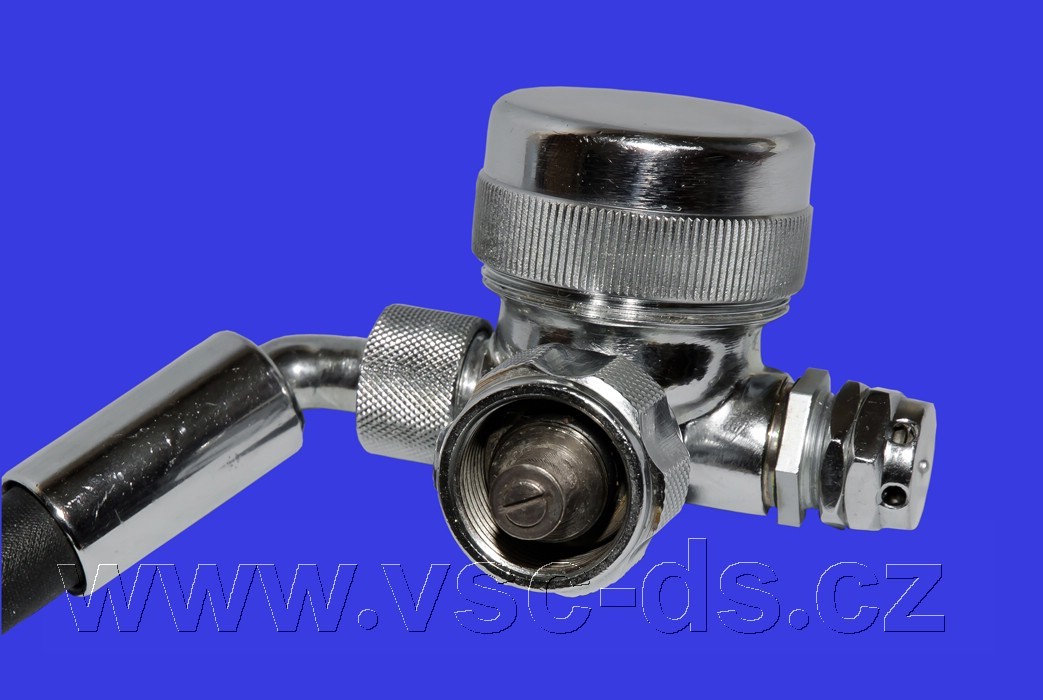

Pohled na I. stupeň automatiky ABM-7C, vlevo pojistný ventil.

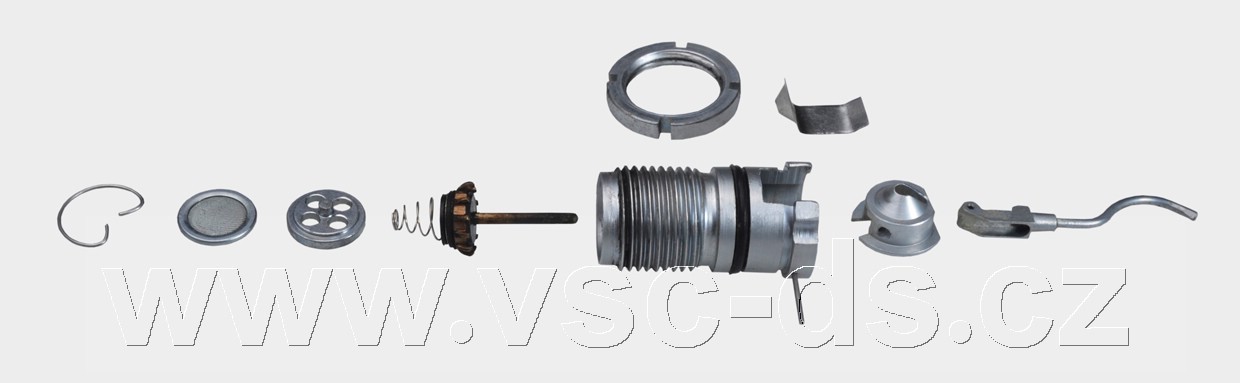

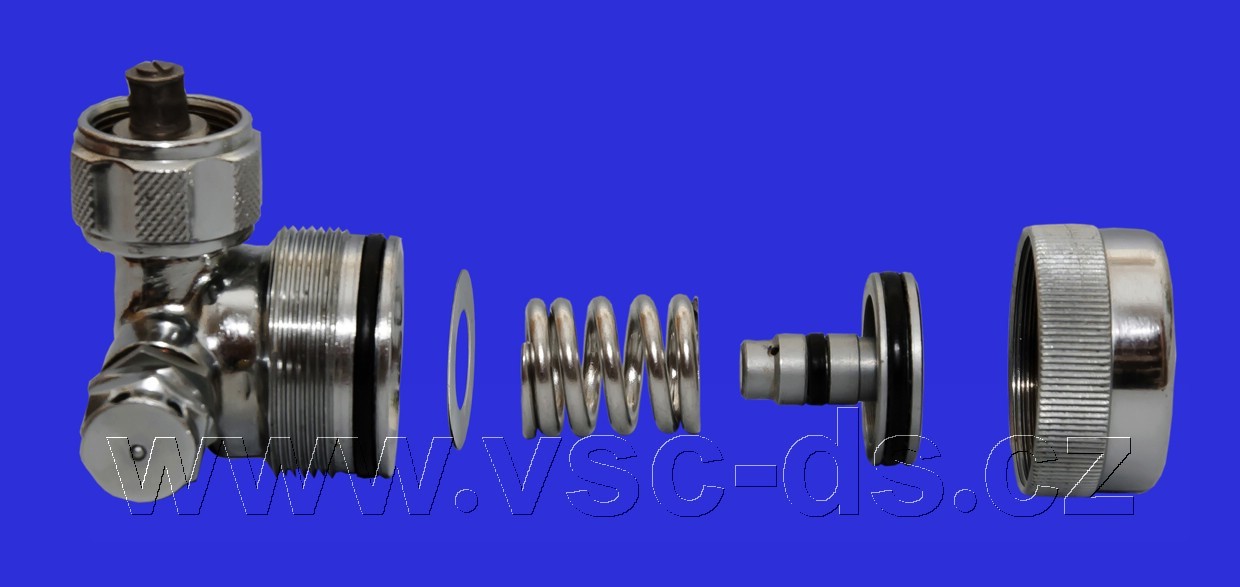

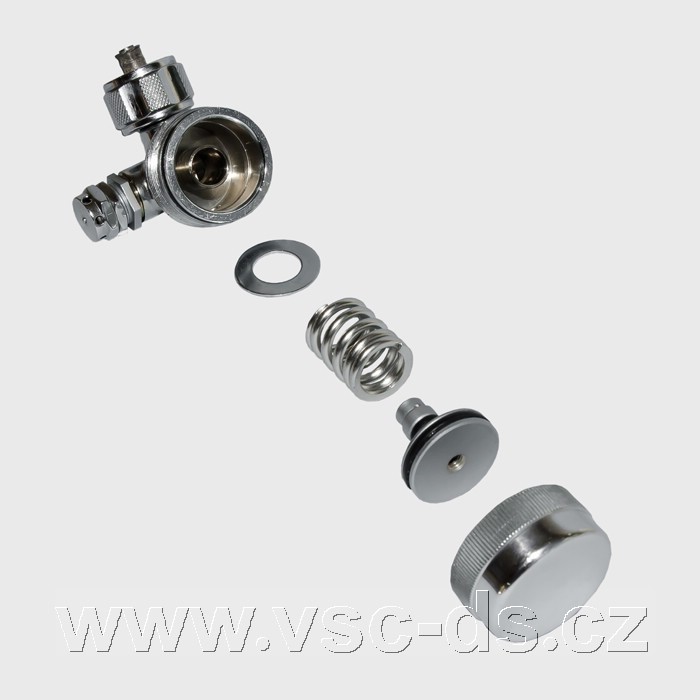

Rozložené díly I. stupně automatiky ABM-7C.

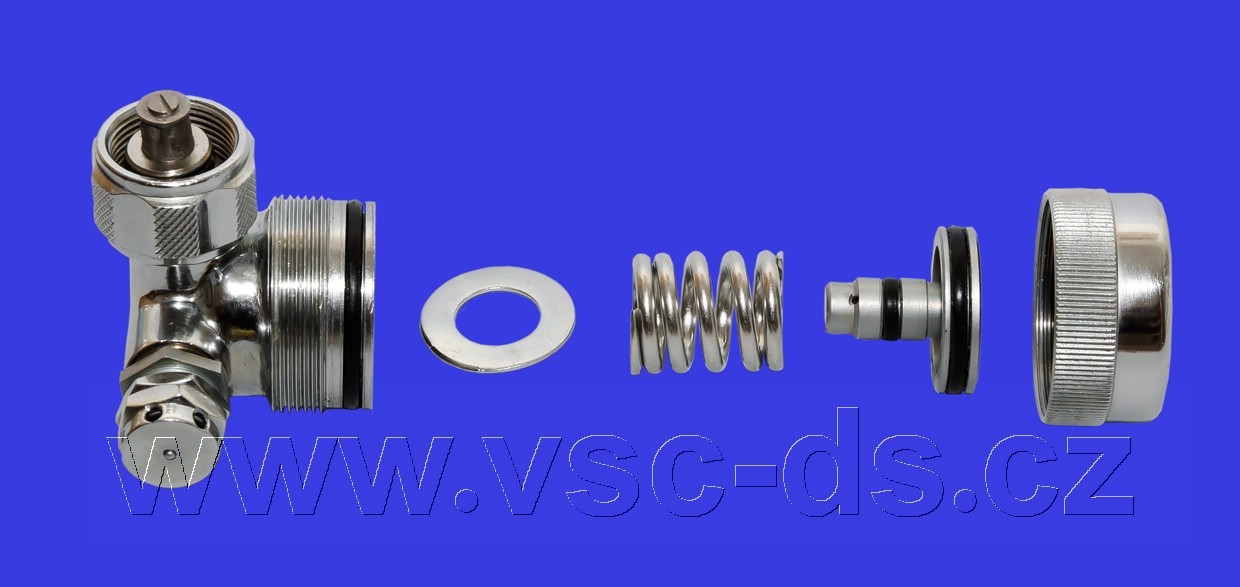

Rozložené díly I. stupně automatiky ABM-7C.
Rozložené díly I. stupně automatiky ABM-7C.

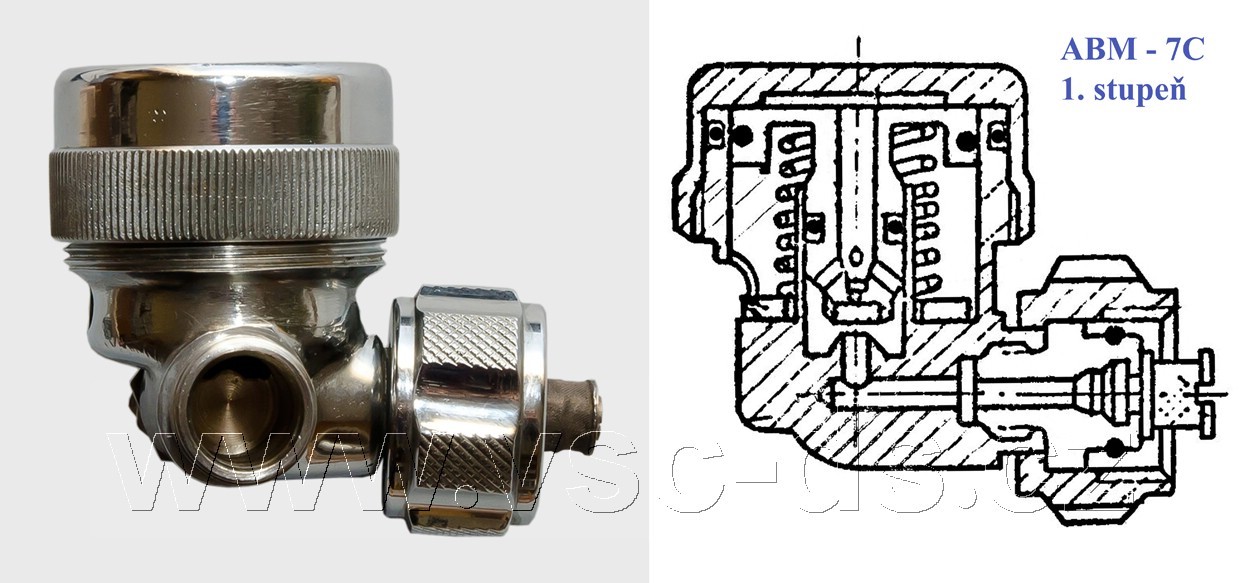

I. stupeň automatiky ABM-7C, vpravo schéma I. stupně.
I. stupeň automatiky ABM-7C, vpravo schéma I. stupně.

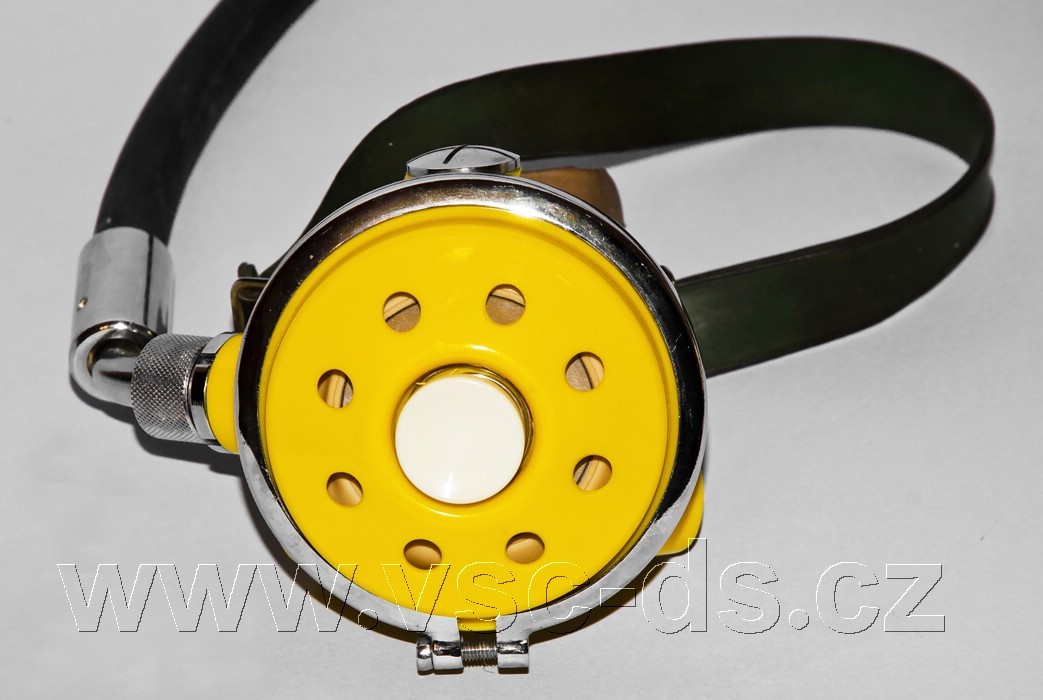

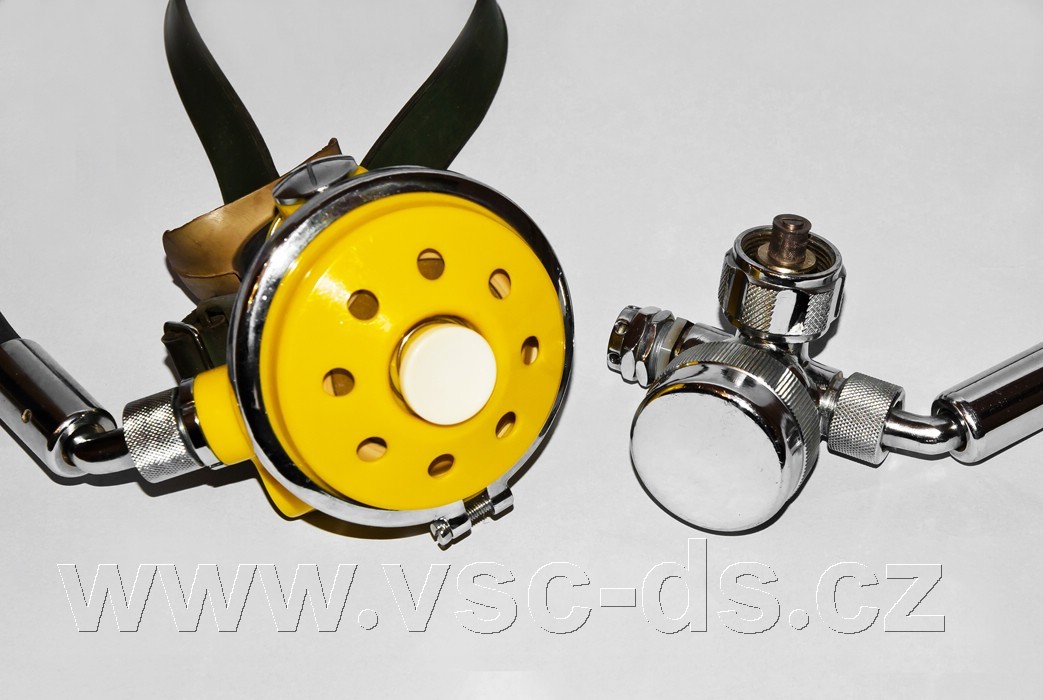

Druhé stupně automatiky.

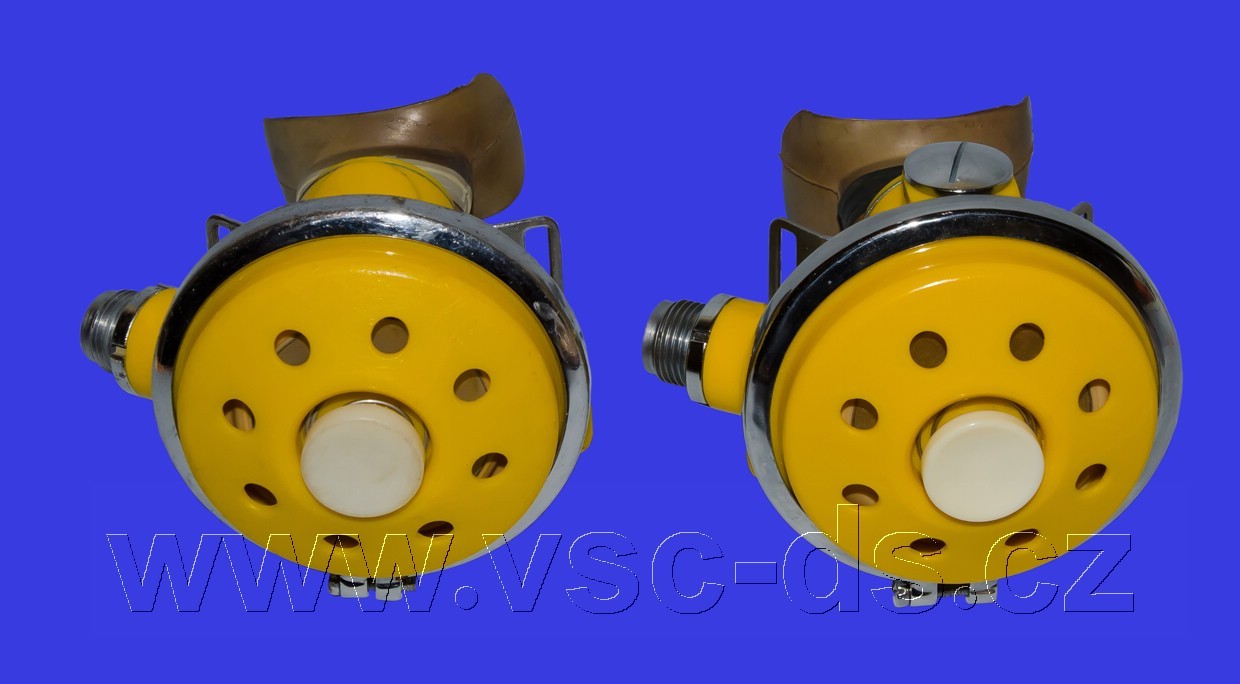

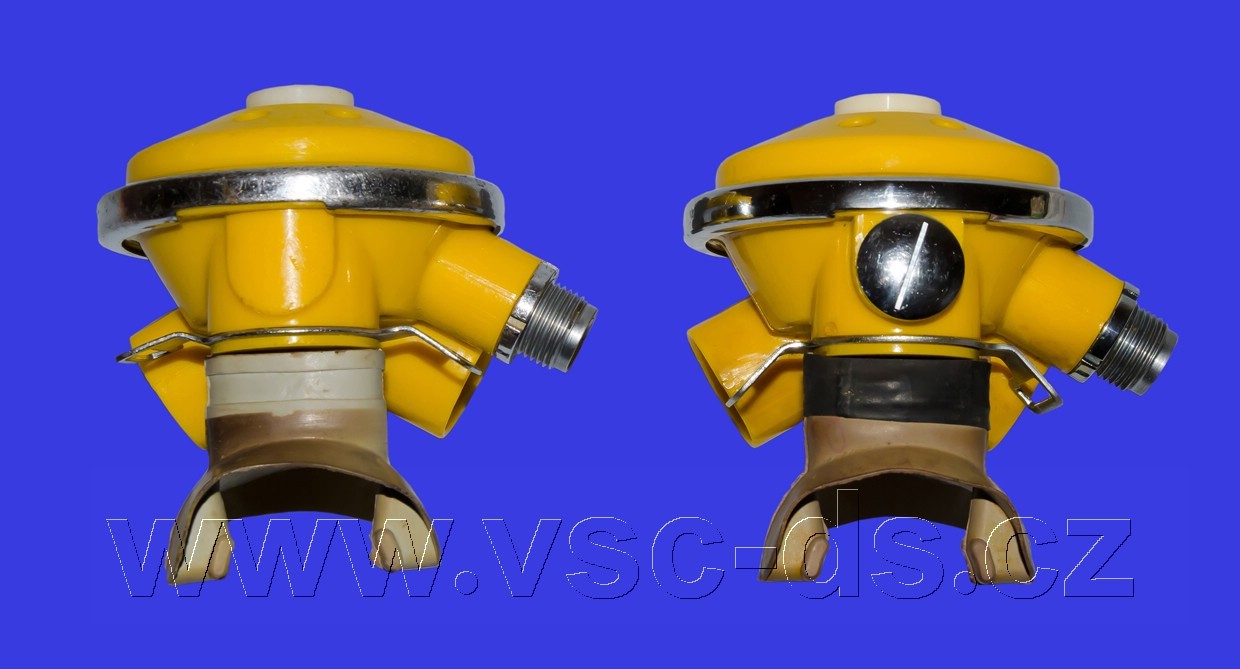

Druhé stupně automatiky. Vlevo ABM-7C, vpravo ABM-5 - letní verze.
Zaslepený otvor II. stupně – původně sloužil pro přepínací ventil na atmosférický vzduch zimní verzi ABM-5.

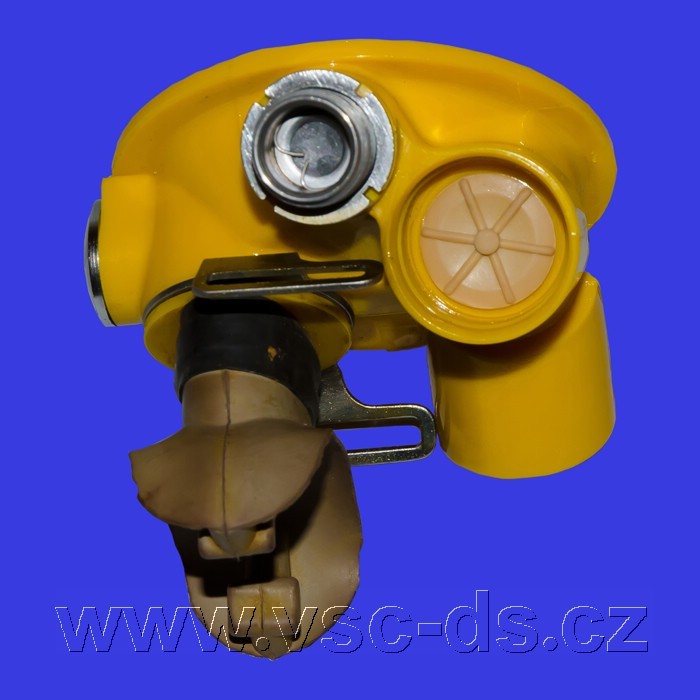

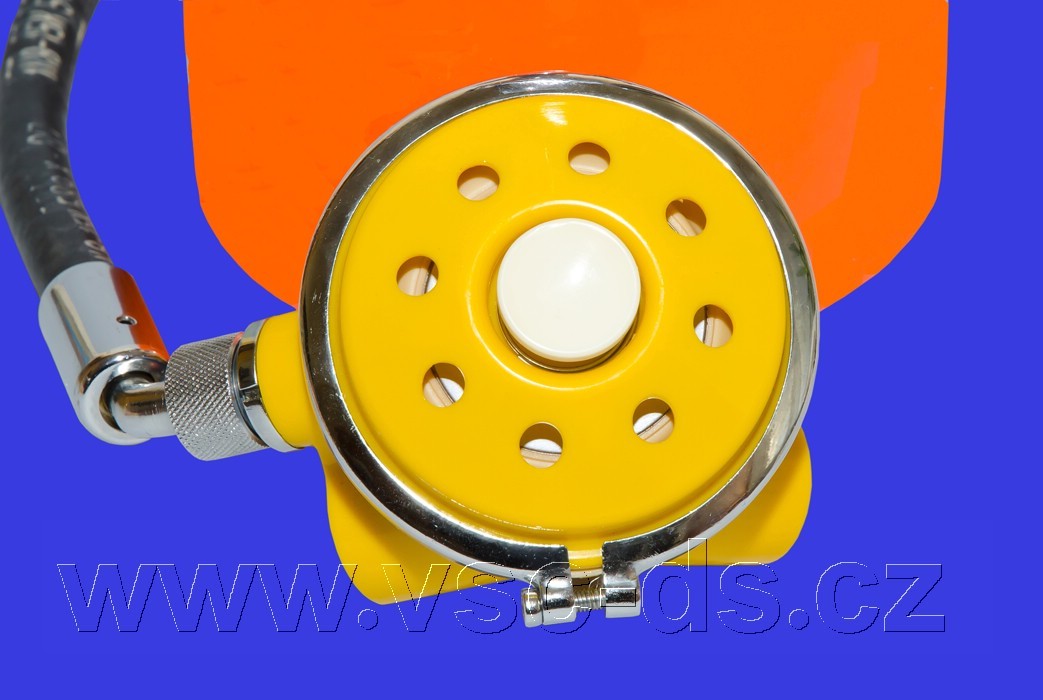

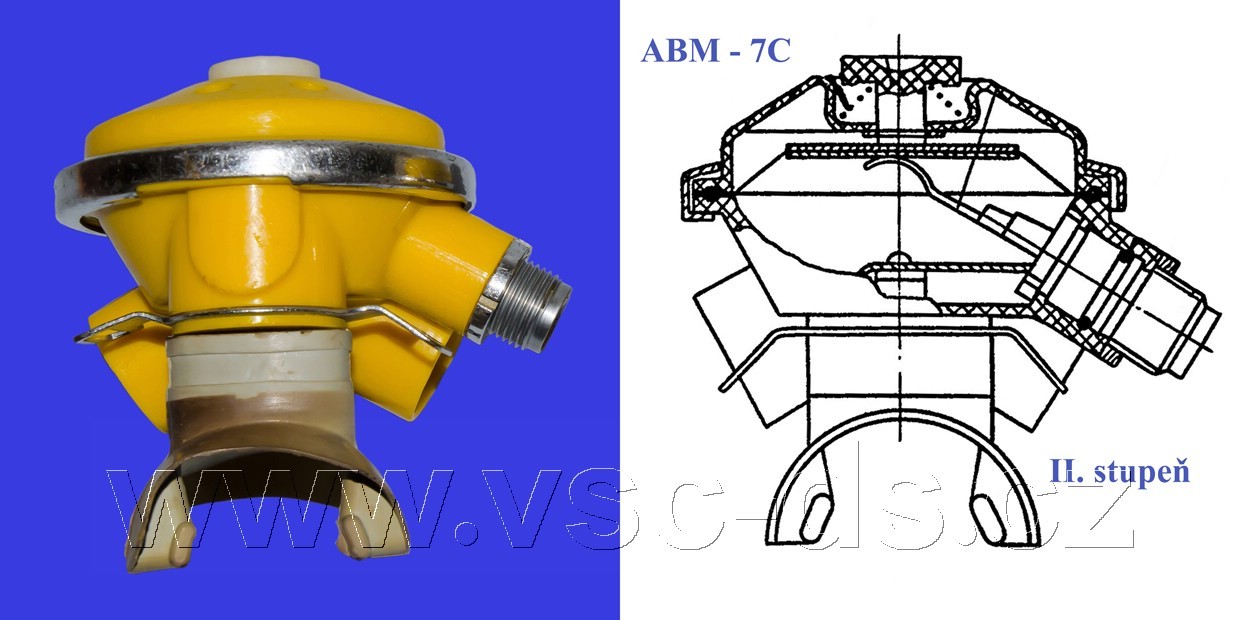

II. stupeň automatiky ABM-7C.

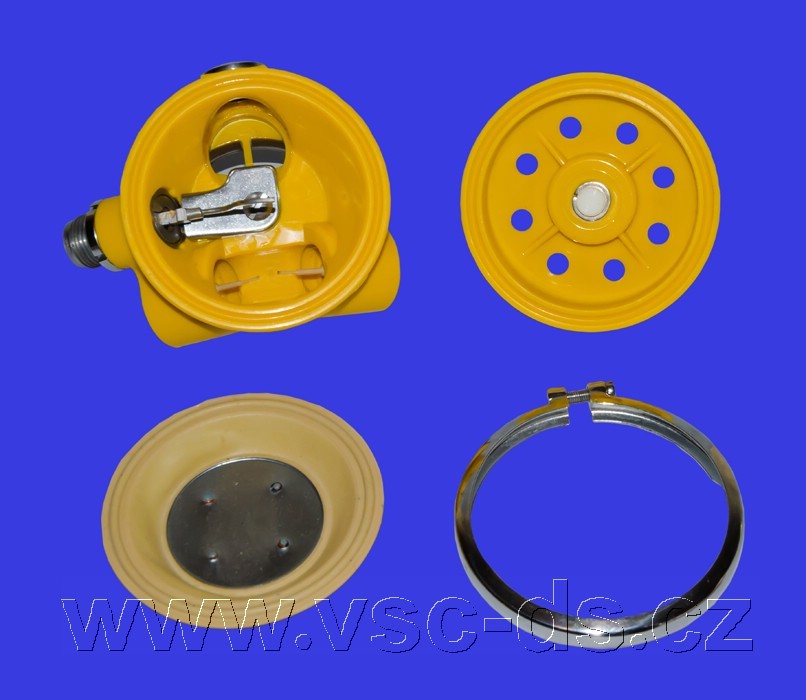

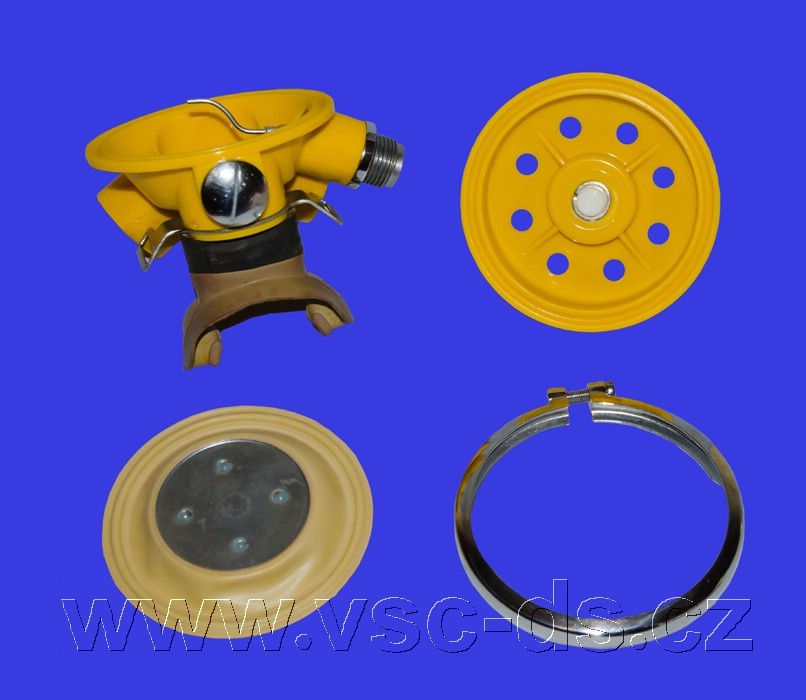

Rozložené části II. stupně automatiky ABM-7C.
Rozložené části II. stupně automatiky ABM-7C.

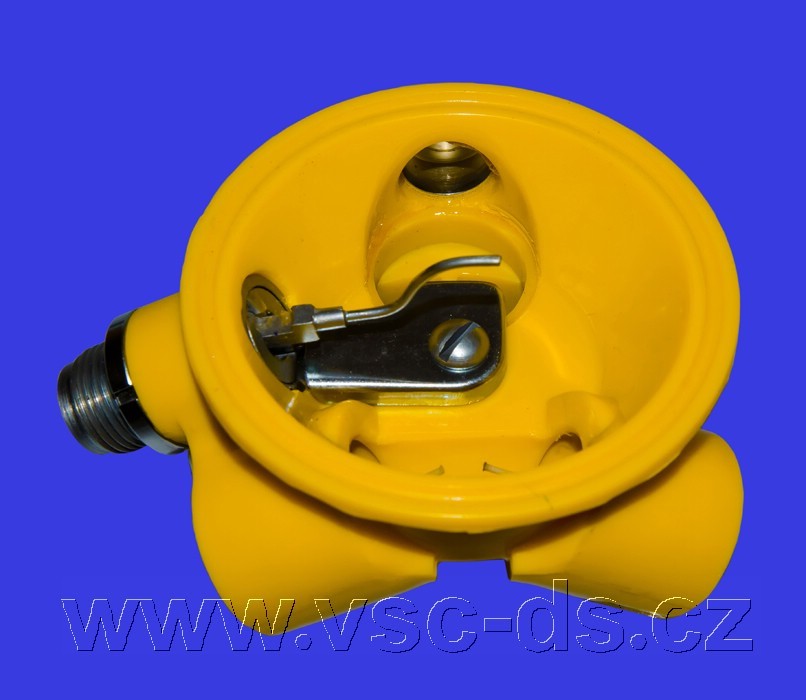

Vnitřek II stupně – páka ventilu a pod ní plíšek, který usměrňuje proud vzduchu do náustku automatiky a plní funkci Venturiho efektu.

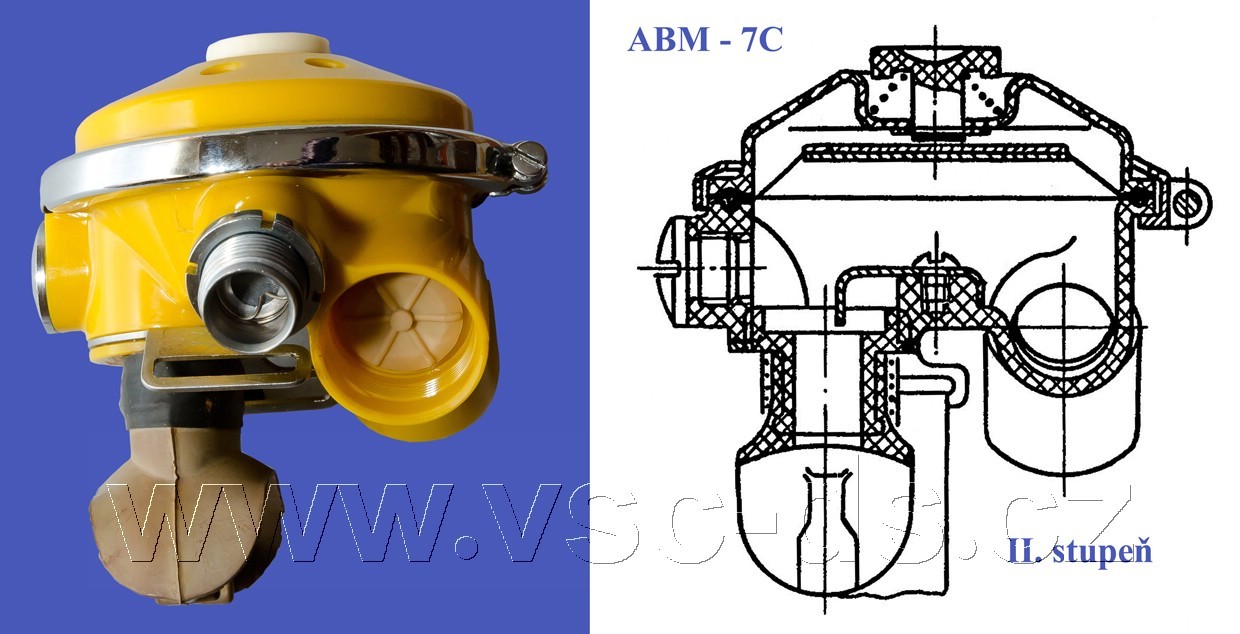

II. stupeň automatiky ABM-7C, vpravo schéma II. stupně.
Pohled na výdechové ventily II. stupeň automatiky ABM-7C, vpravo schéma II. stupně.

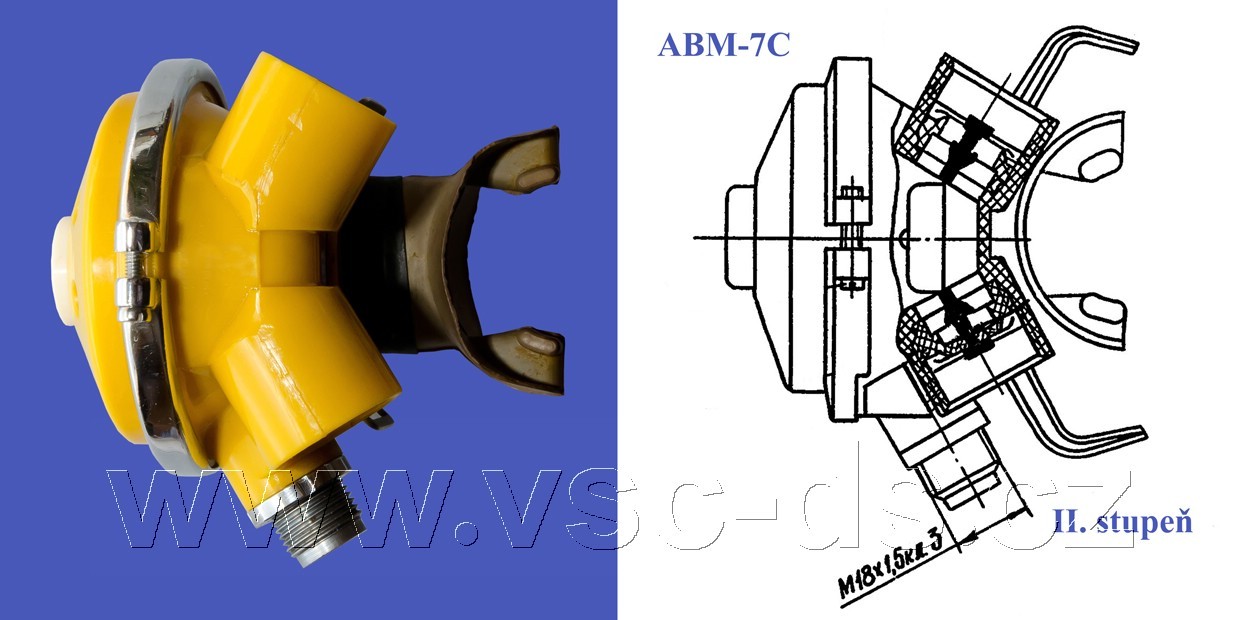

II. stupeň automatiky ABM-7C, vpravo schéma II. stupně.
II. stupeň automatiky ABM-7C.
Detailní pohled na ventil II. stupně s plíškem, který plní funkci Venturiho efektu.

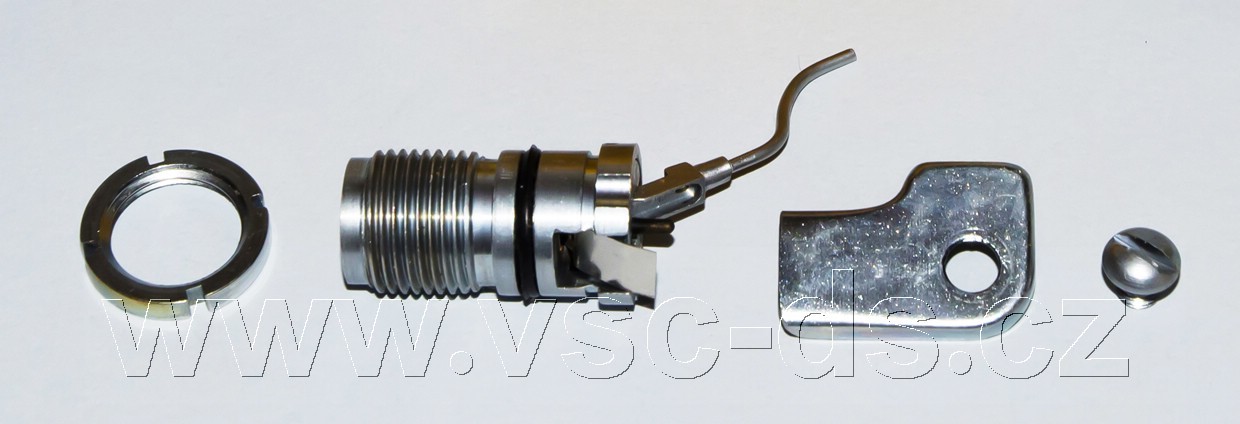

Rozložené části ventilu II. stupně automatiky ABM-7C.

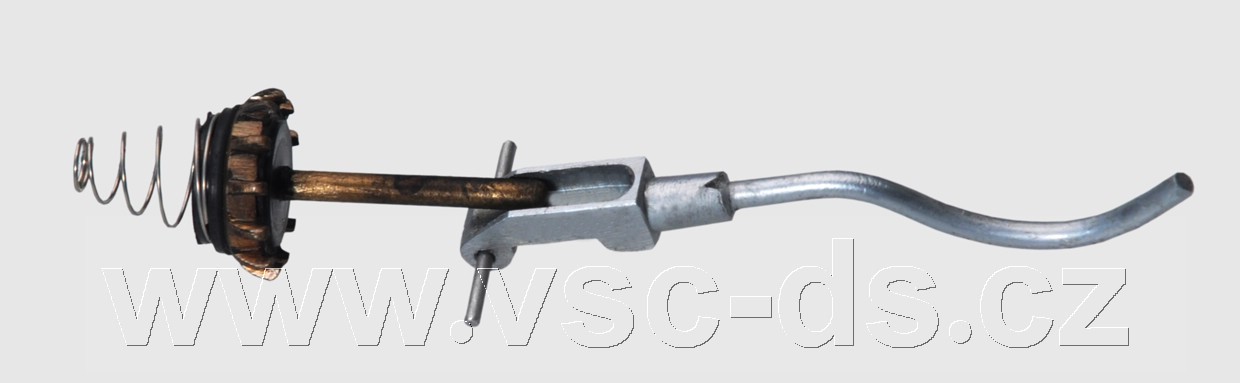

Detailní pohled na pružinu, kuželku a páku ventilu II. stupně automatiky ABM-7C.
Kompletní ventil II. stupně, vpravo schéma ventilu.
Rozložené hlavní části automatiky ABM-7C.
II a I. stupeň automatiky ABM-7C.

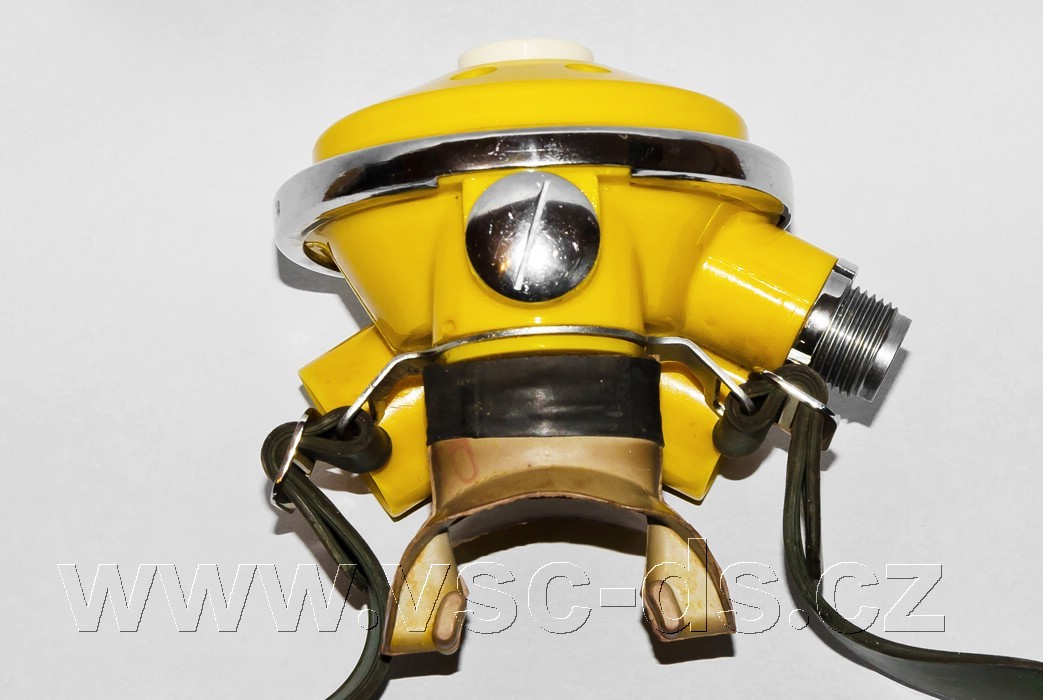

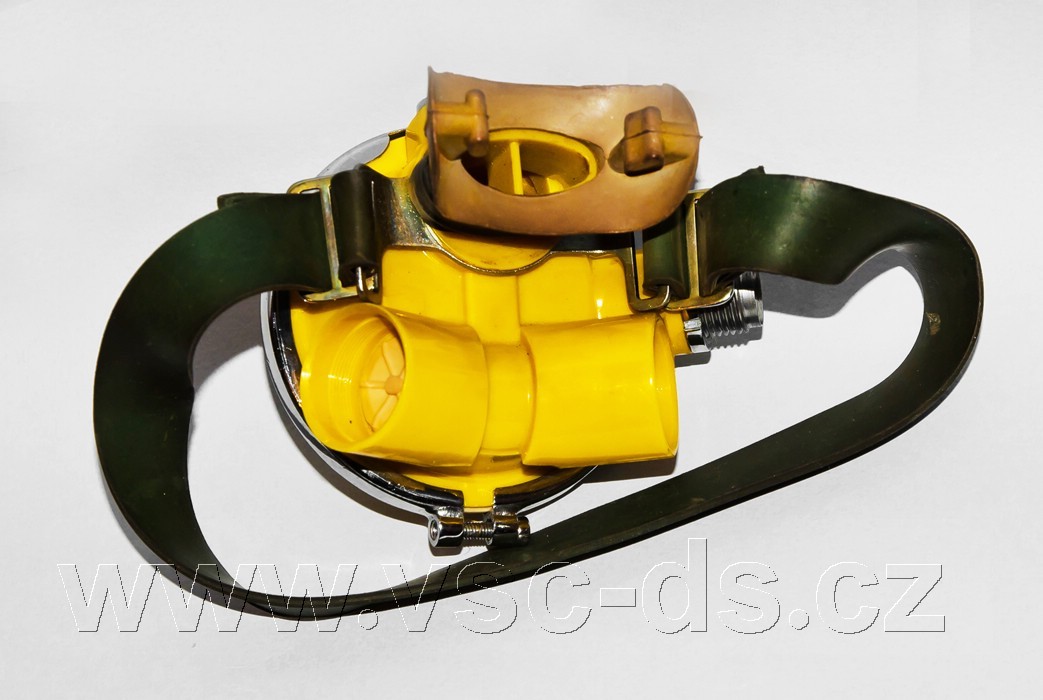

II. stupeň automatiky ABM-7C.

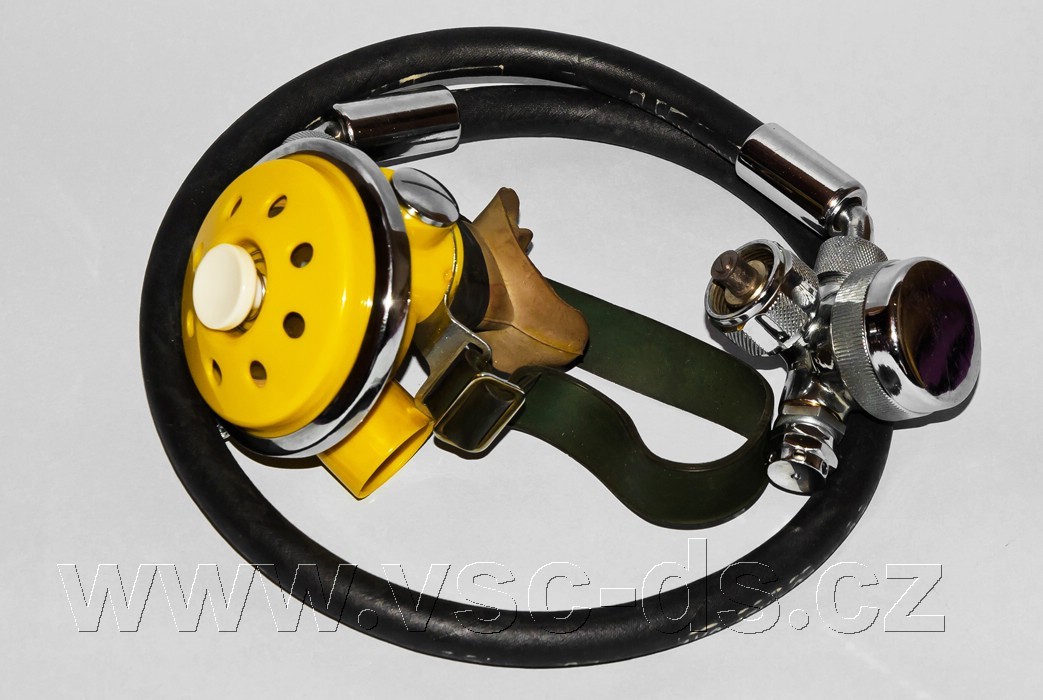

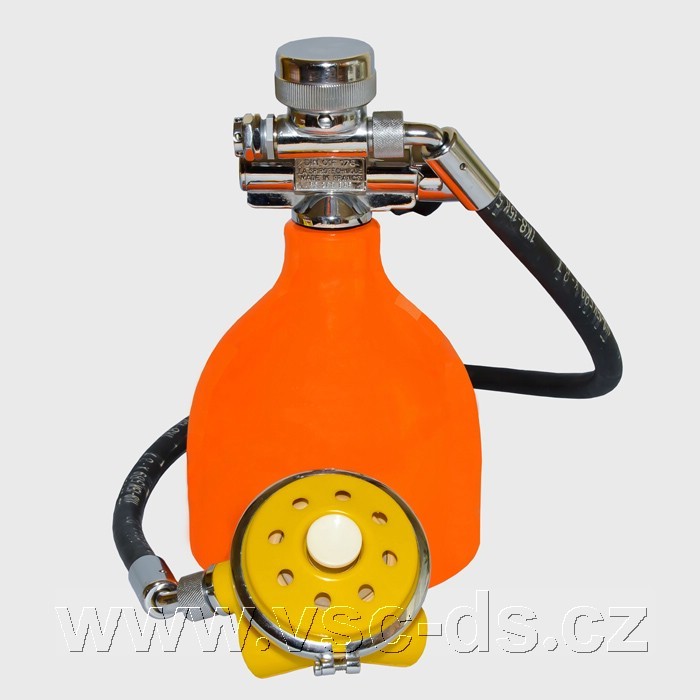

Kompletní automatika ABM-7C.

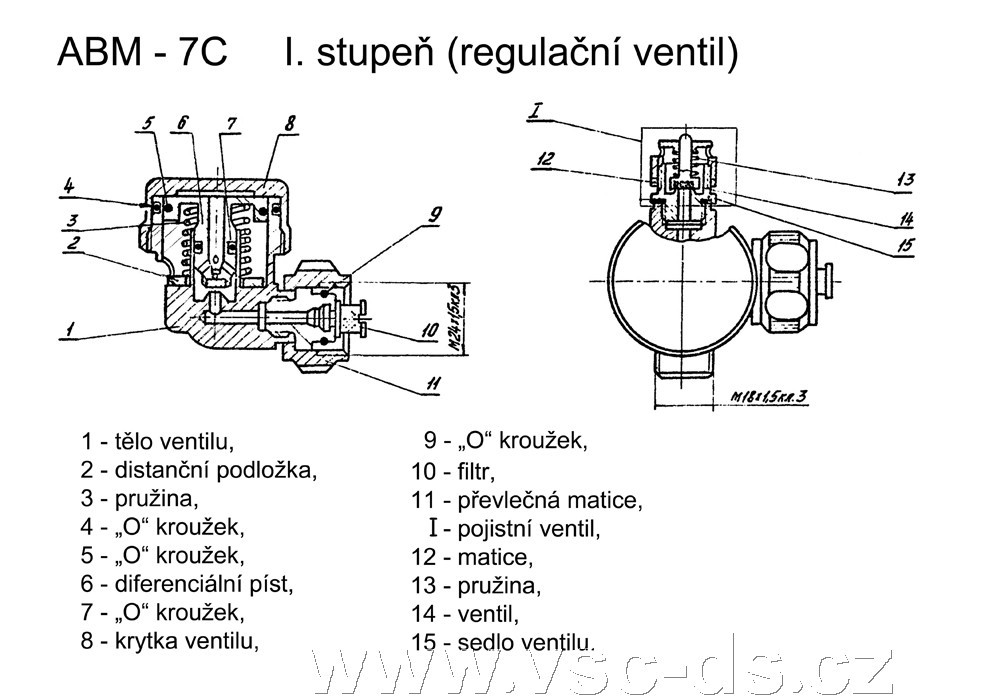

Schéma I. stupně automatiky s popisem jednotlivých částí.

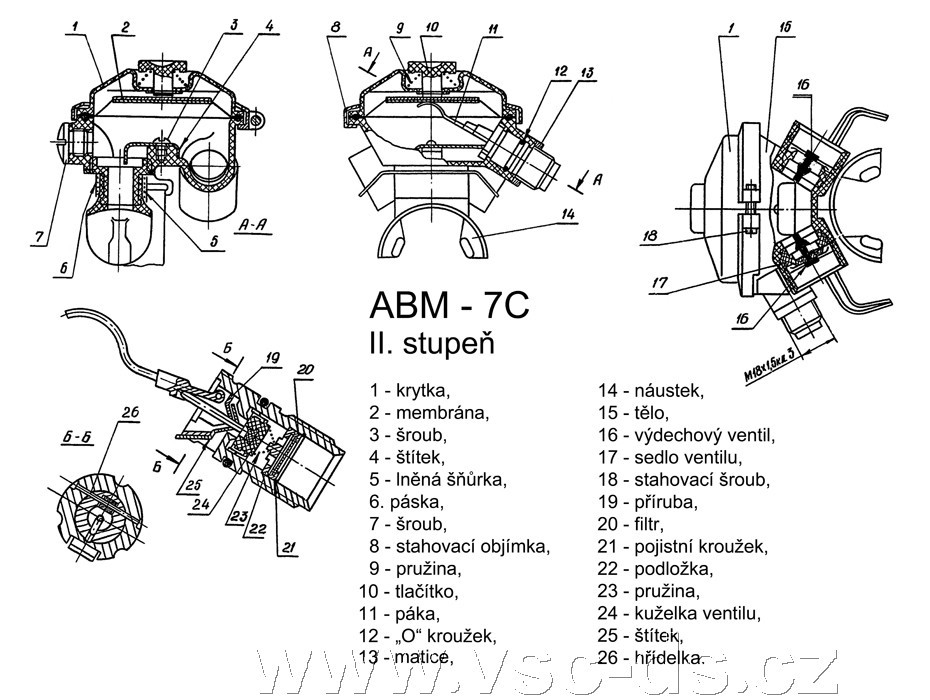

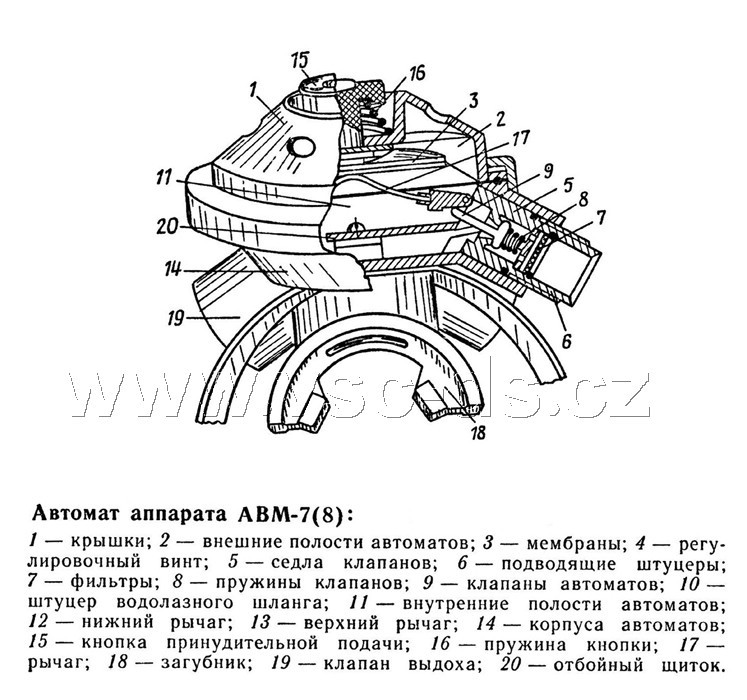

Schéma II. stupně automatiky s popisem jednotlivých částí.
Schéma II. stupně automatiky s popisem jednotlivých částí.

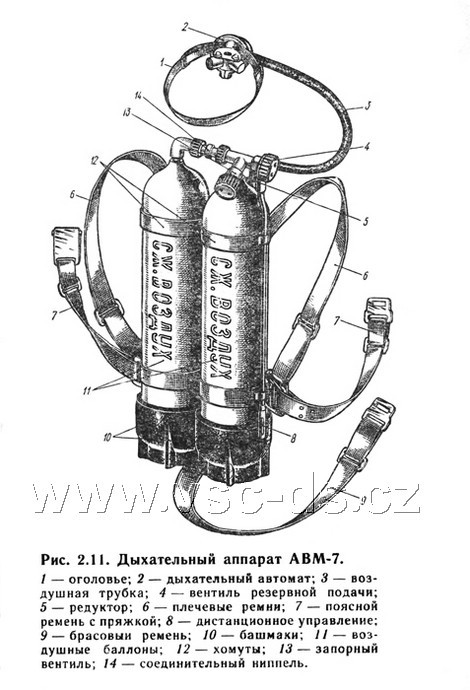

Potápěčský přístroj ABM-7.

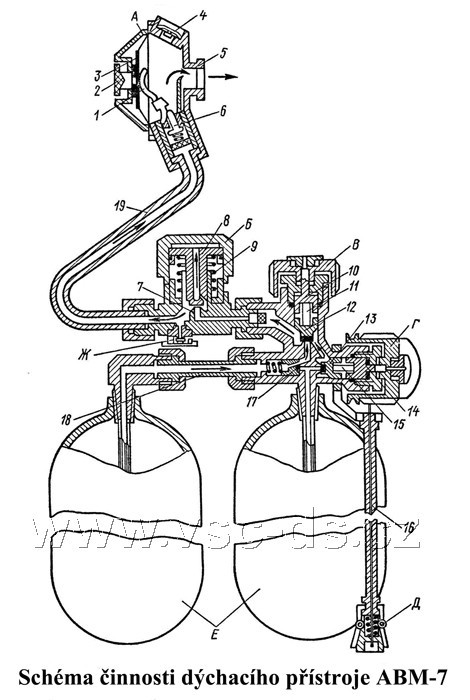

Schéma činnosti dýchacího přístroje ABM-7C.
Připojení I. stupně automatiky k armatuře přístroje ABM-7C.

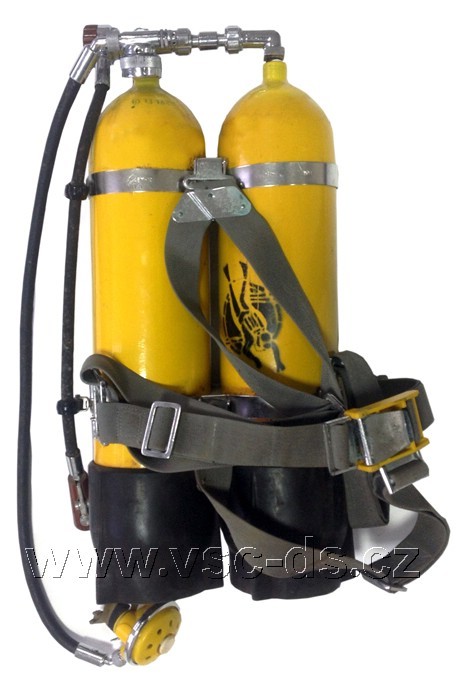

Dýchací přístroj ABM-7C.
Zdroj:
C.E. Булeнков „Справочник пловца-подводника ( аквалангиста)“, M., Воениздат, Москва 1968.
Zdroj:
E. П.Шикaнов, „Справочник водолаза“, M., Воениздат, Москва 1973.
Zdroj:
И. В. Mepeнoв, В. В. Смoлин „Справочник водолаза: Вoпроcы и отвeты“, Ленингрaд, Cудоcтpоeниe, 1985.
Zdroj:
„Руководство по эксплуатации воздушно-дыхательного aппаратa Подводник-2“, “, эaвод "Респиратор", г. Орехово-Зуево, Московской области, ул.Гагарина, дом I.
