Hydromat 66

Potápěčská automatika Hydromat 66.
Země původu:
NDR
Rok výroby:
kolem roku 1980
Výrobní číslo:
15404
Vintage Single Hose Scuba Regulator Medi Hydromat 66.

Potápěčská jednohadicová dvoustupňová automatika Hydromat 66 s označením 62017 byla vyvinuta v podniku VEB Medizintechnik Lipsko v bývalé NDR. Její výroba začala v roce 1966 souběžné s dvouhadicovou automatikou Hydromat 62004 G 01. Pro malé provedení a pro její výkonnost byla určena zejména pro sportovní potápěče. Zvláště úspěšně byla používána závodníky na mezinárodních potápěčských soutěžích a mistrovství NDR.

S automatikou Hydromat 66 byly také nově vyvinuty jedno až tří lahvové potápěčské přístroje s označením 62024 – 62026. V kombinaci bylo možno použít i dřívější verze potápěčských přístrojů Hydromat.

První a druhý stupeň byl propojen nízkotlakou flexibilní hadicí opatřenou textilním opletem. Pevná vyvracecí kuželka II. stupně (11) byla na jedné straně těsněna do sedla ventilu navulkanizovanou pryží. V klidovém stavu byla držena kónickou pružinou (7). V horním víku bylo gumové tlačítko sprchy (4) s logem výrobce. Druhý stupeň byl opatřen upínacím řemínkem s přezkou.

Technické parametry:

I. stupeň: membránový, nevyvážený, s otevíráním proti proudu vzduchu
II. stupeň s vyvracecí kuželkou
Redukovaný tlak: 0,6 - 0,8 MPa
Délka hadice: 650 mm
Provozní tlak: 20,0 MPa
Minim. průtok vzduchu: 280 l/min.
Připojení: DIN G5/8"
Maximální hloubka: 30 m

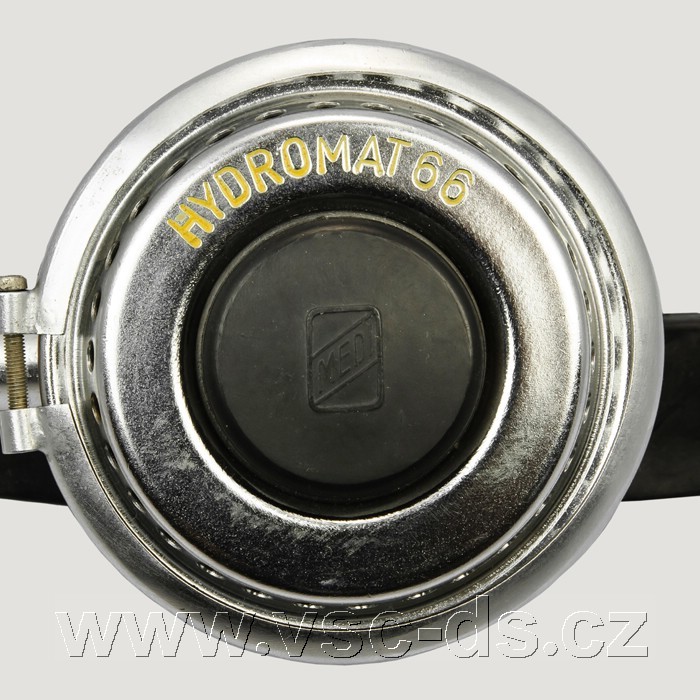

Název automatiky je na horním víku II. stupně, Značka výrobce MEDI je na gumovém tlačítku sprchy.

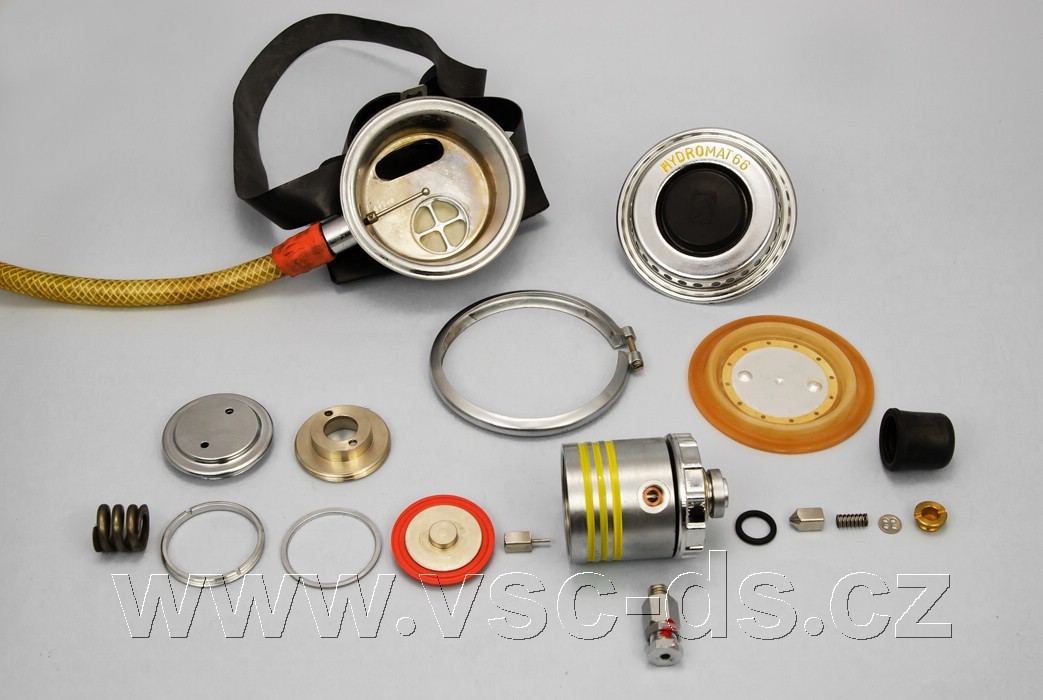

Jednotlivé části automatiky Medi Hydromat 66.

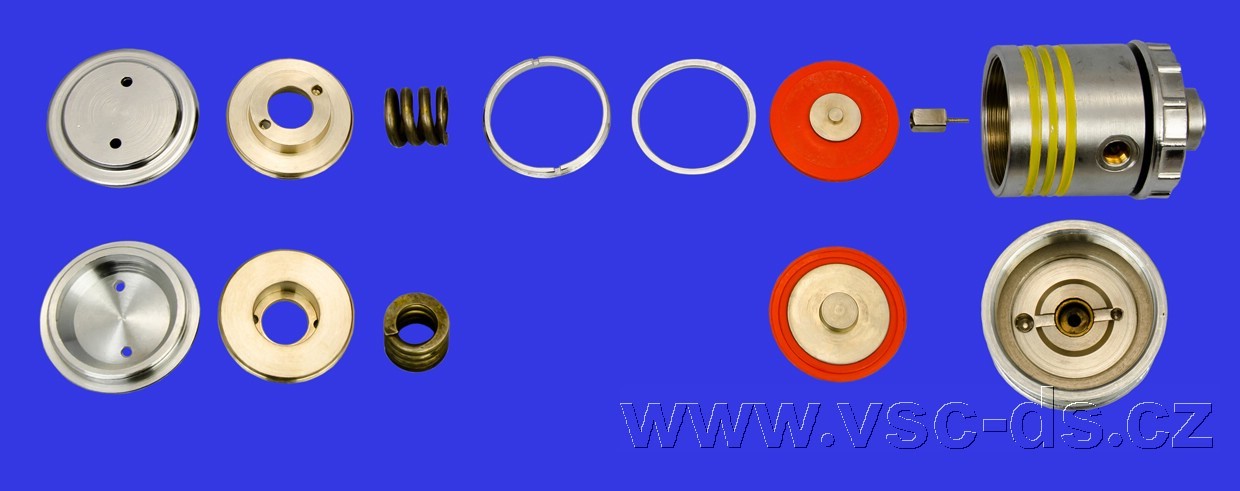

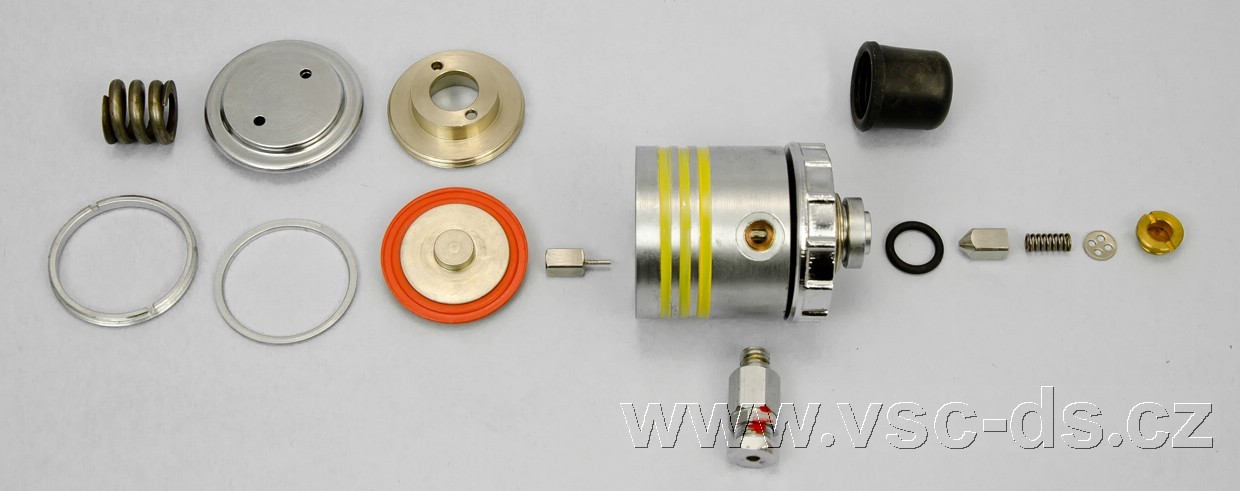

Rozložené díly I. stupně automatiky Medi Hydromat 66.

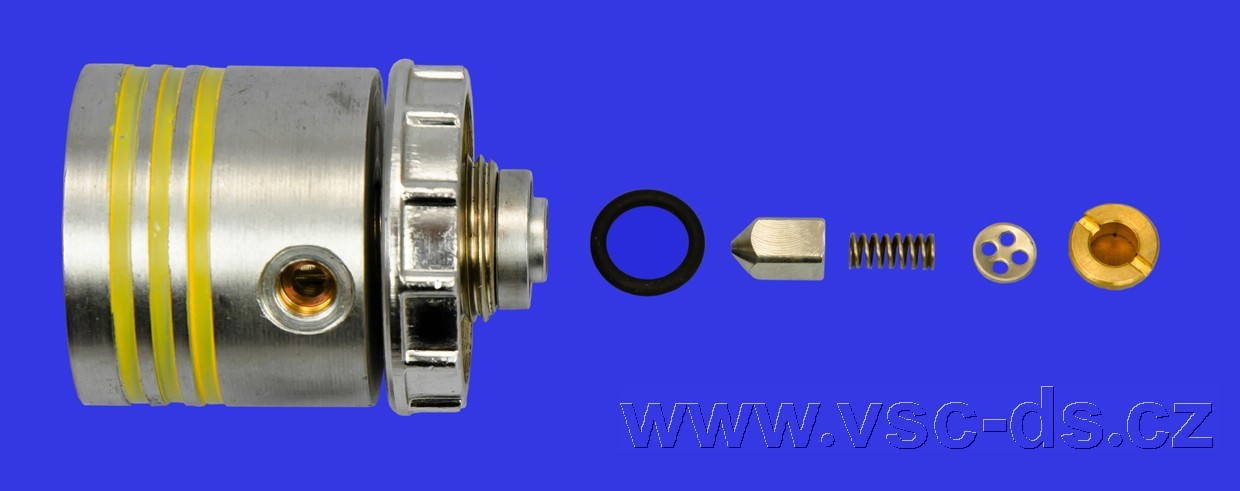

6. Rozložené díly vysokotlaké části I. stupně automatiky Medi Hydromat 66.

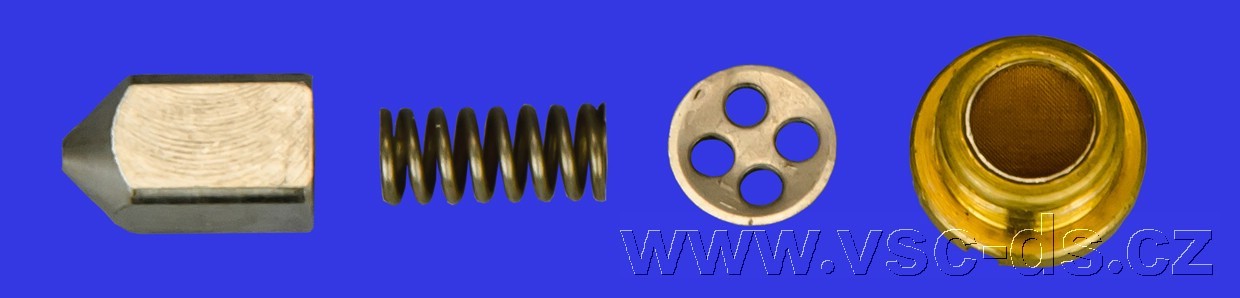

Detail jednotlivých dílů vysokotlaké části I. stupně, zleva: kuželka, pružina, podložka s otvory, seřizovací šroub se sítkem.

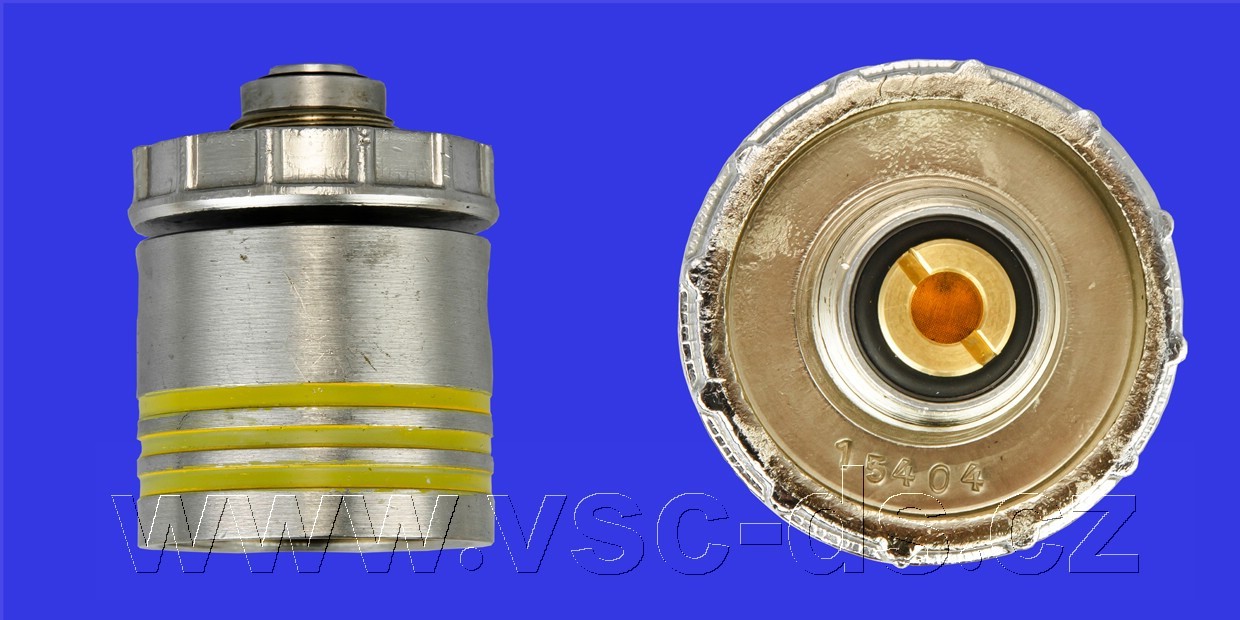

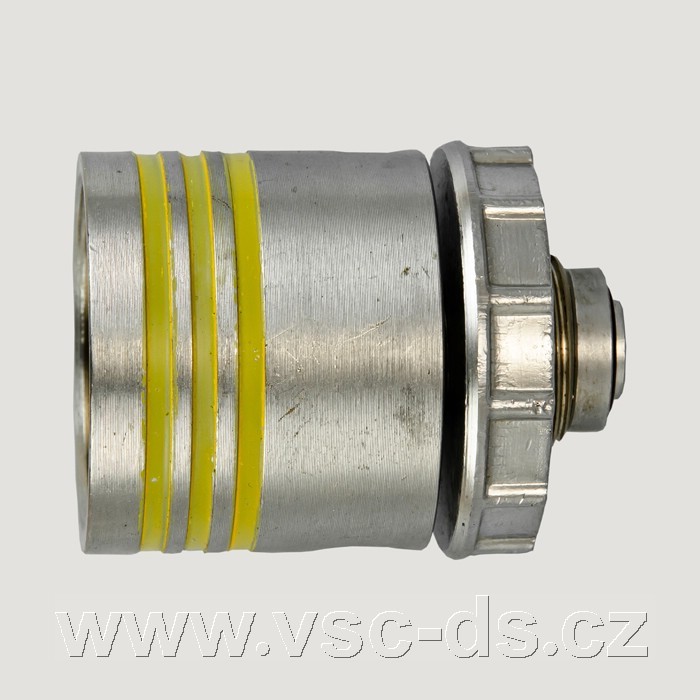

Tělo I. stupně automatiky Medi Hydromat 66.
Rozložené díly nízkotlaké části I. stupně automatiky Medi Hydromat 66.
Tělo I. stupně automatiky Medi Hydromat 66.

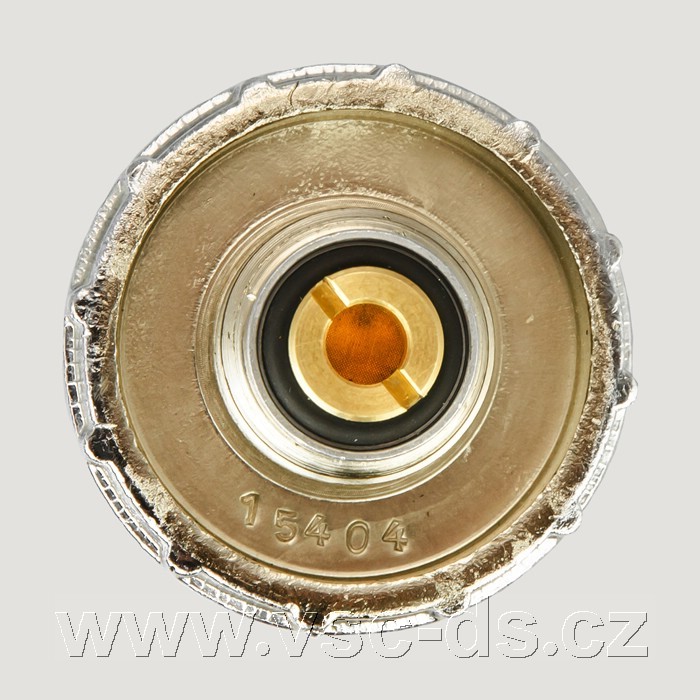

Výrobní číslo automatiky 15404 je vyraženo uvnitř ručního kolečka.
Kompletní I. stupeň automatiky Hydromat 66 s pojistným ventilem.

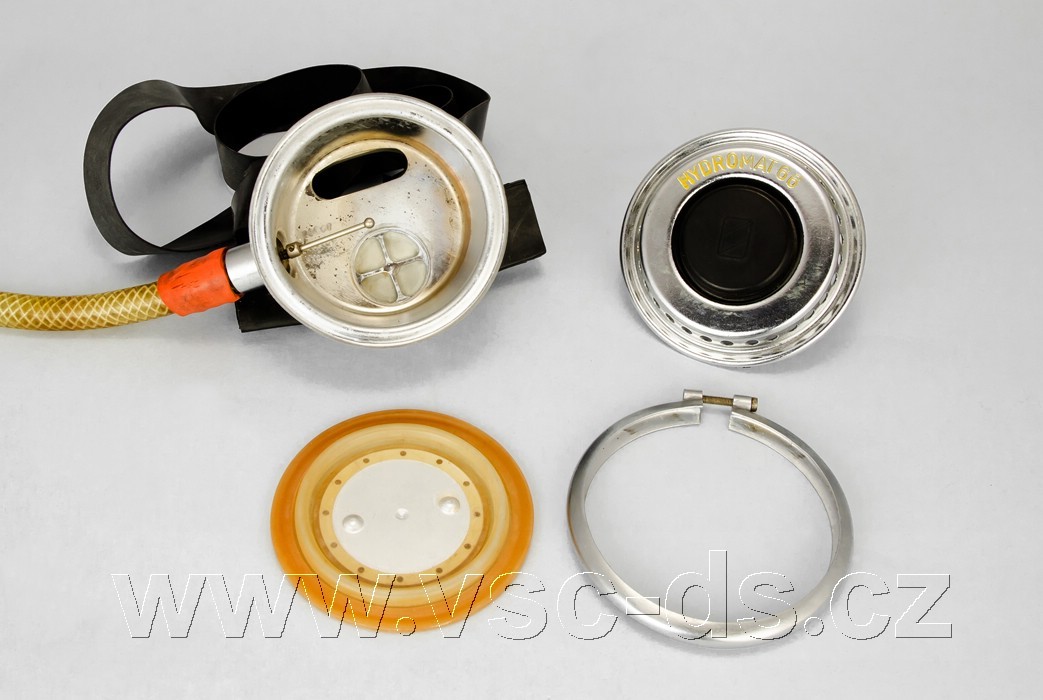

Rozložené části II. stupně automatiky Medi Hydromat 66.
Rozložené části II. stupně automatiky Medi Hydromat 66.

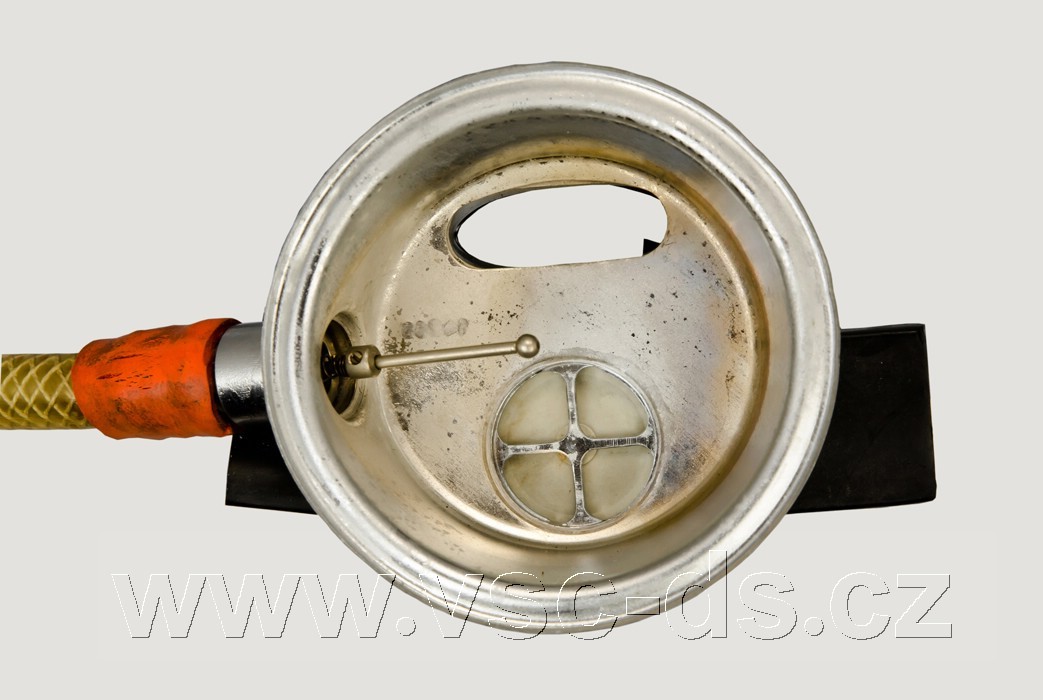

Vnitřek spodního dílu II. stupně s vyvracecí kuželkou a výdechovým ventilem.

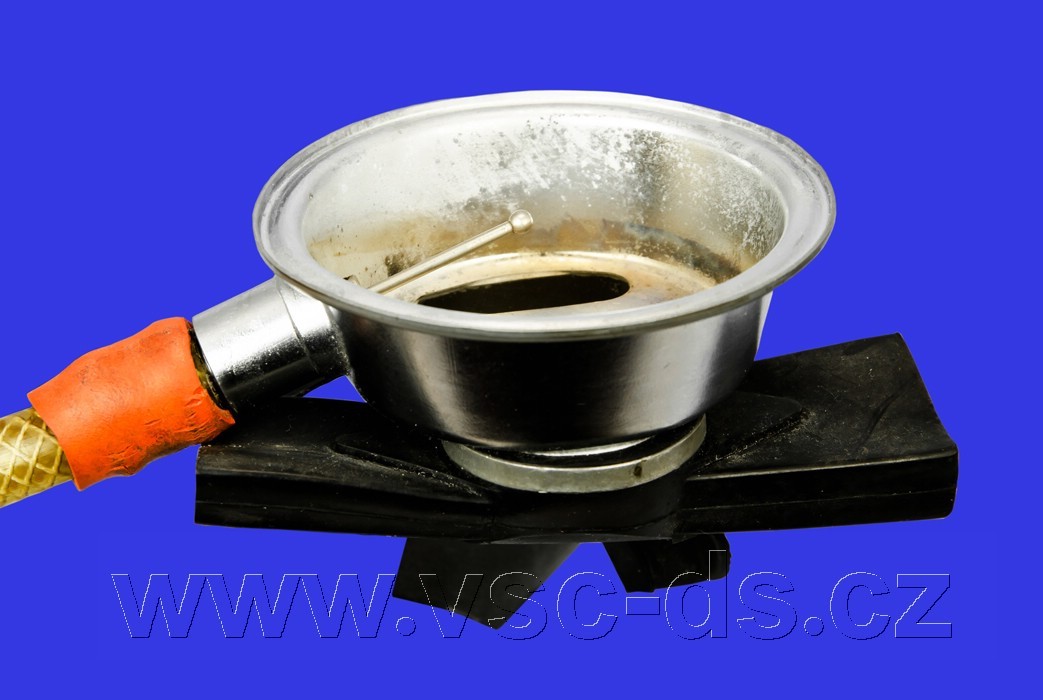

Spodní díl s výdechovými kanály.
II. stupeň automatiky – front.

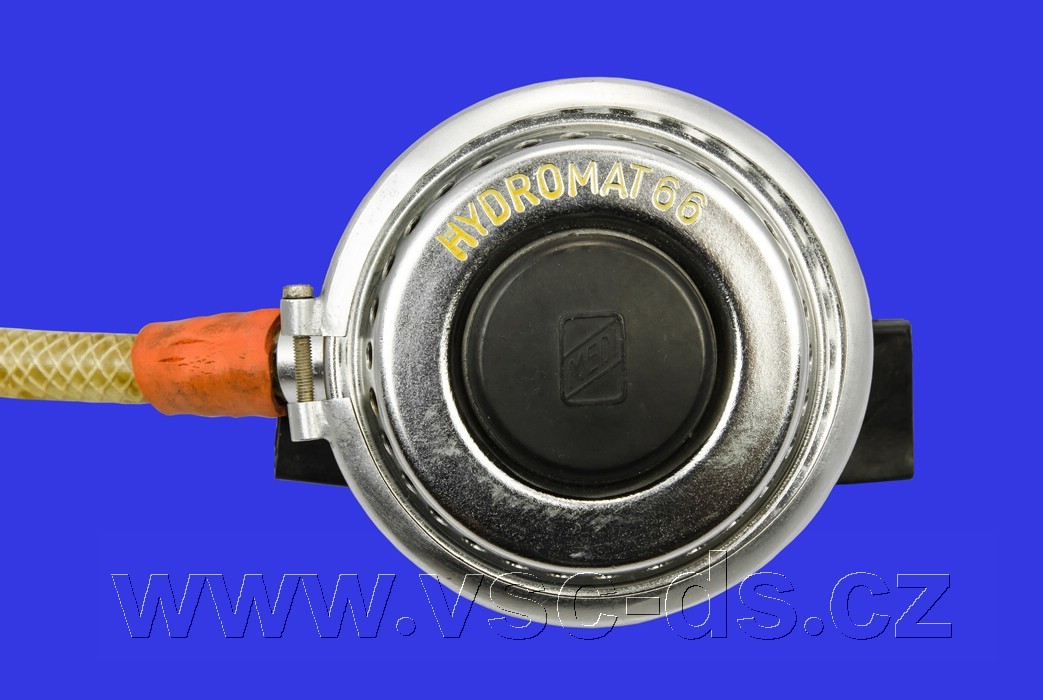

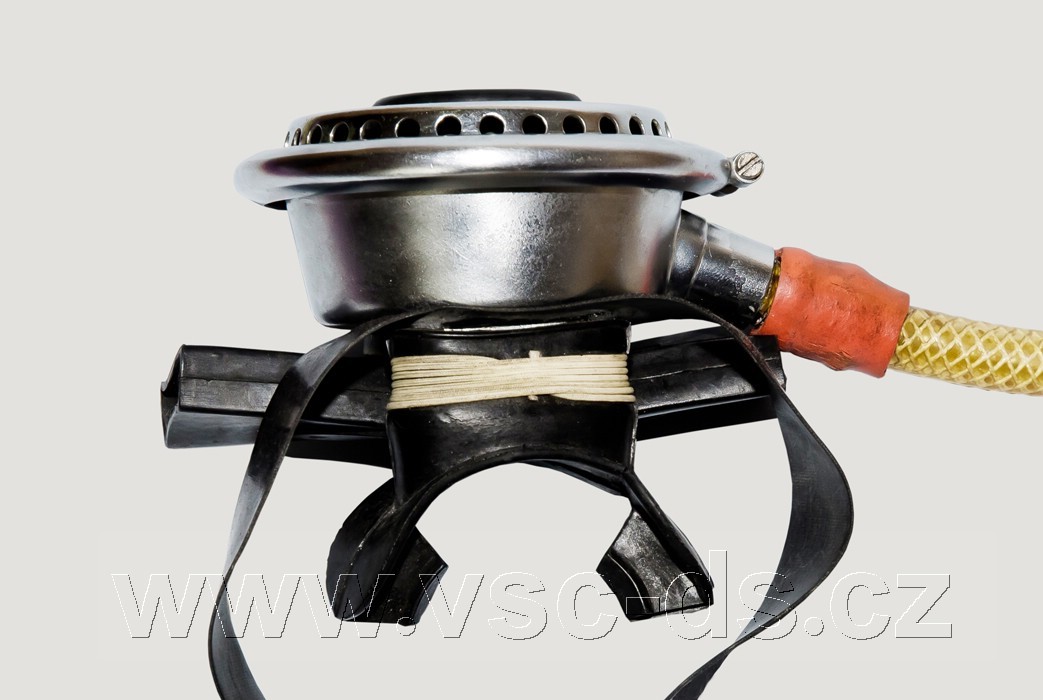

Kompletní II. stupeň automatiky Medi Hydromat 66.
Kompletní II. stupeň automatiky Medi Hydromat 66.

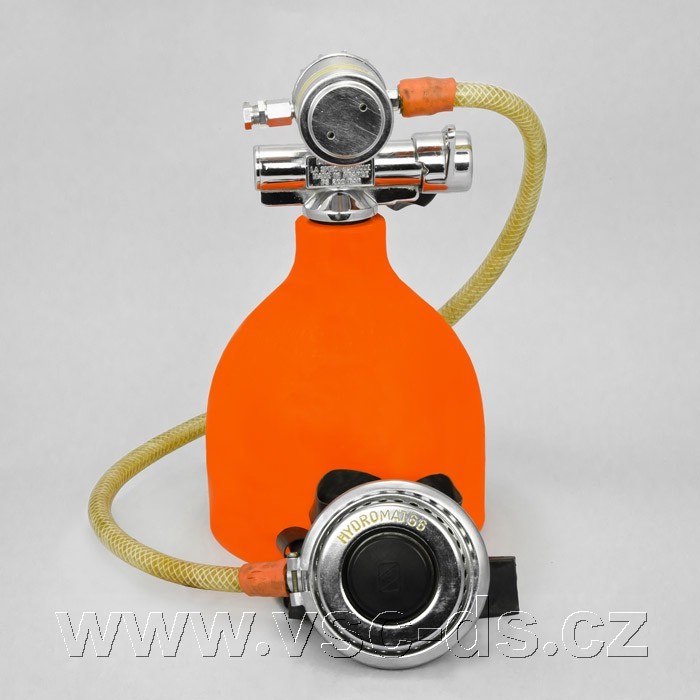

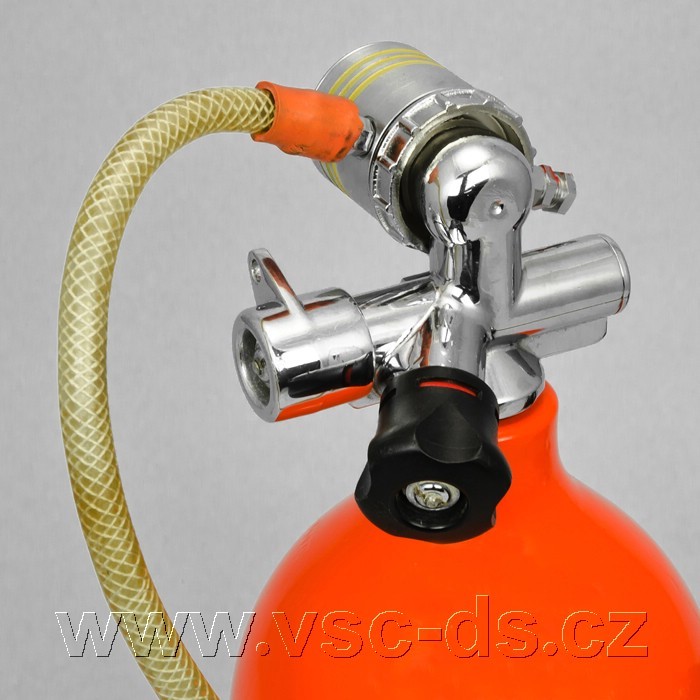

Připojení automatiky Medi Hydromat 66 k ventilu láhve.

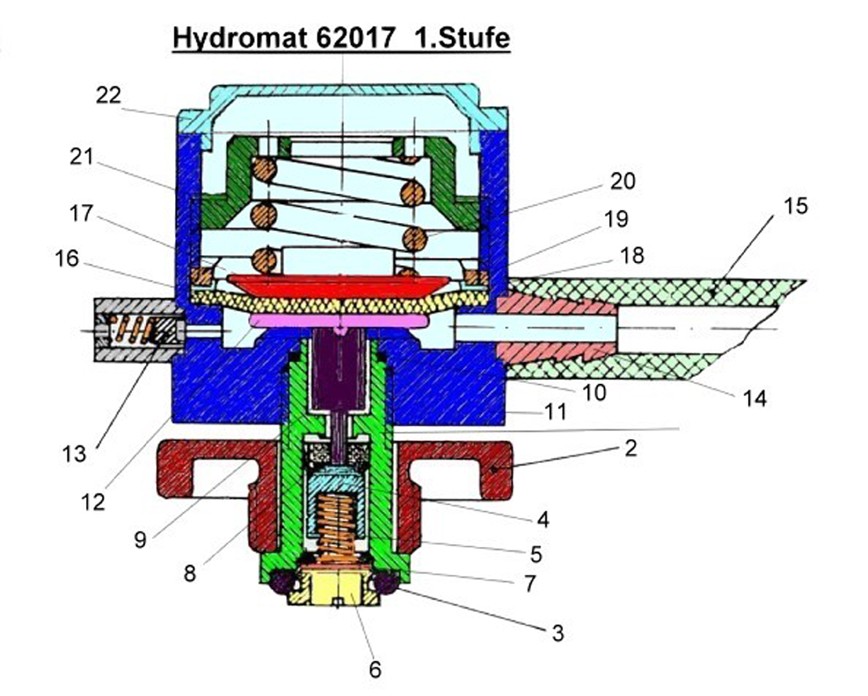

Schéma I. stupně automatiky Medi Hydromat 66.

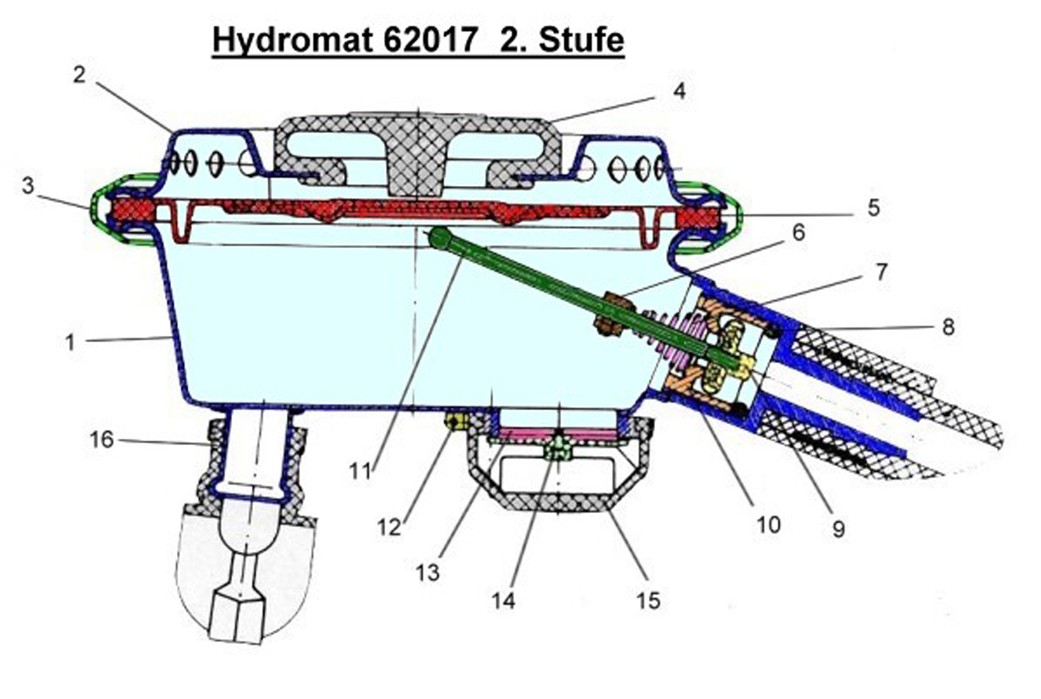

Schéma II. stupně automatiky Medi Hydromat 66.

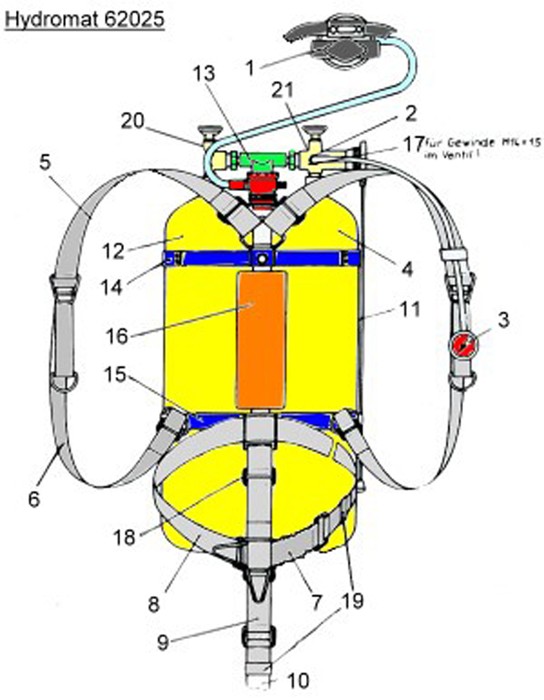

Schéma dvou lahvového přístroje Hydromat 62025.
Zdroj:
Wartung und Pflege von Drucklufttauchergeräten, 1 Teil
Zdroj:
www.seveke.de
