Tajfun

Jednohadicová, dvoustupňová automatika Tajfun, Aquacentrum, Československo.
Země původu:
ČSSR (ČR)
Rok výroby:
cca 1978
Výrobní číslo:
15368
Vintage Two Stage Singlehose Scuba Regulator Tajfun, Sportklimex, Aquacentrum.

Dvoustupňová náustková automatika Tajfun má dávkovací systém II. stupně založený na principu vyvracecí kuželky. Redukční ventil I. stupně je nevyvážený typ s přetlakovým pojistným ventilem.

Automatika byla určena pro sportovní i profesionální potápěče, ale především s ní byla vybavena československá armáda, říční policie a požární sbory.

Vyráběla se v různých modifikacích. Byla součástí lehkého potápěčského přístroje LPP-10 pro ženijní jednotky a osádky bojových vozidel. S potápěčským přístrojem 2x10 litrů byla v potápěčské soupravě SP-20. Záchranný přístroj ZP-10 měl I. stupeň s připojením DIN 30 MPa. Tato modifikace je stále využívána u záchranného přístroje ZP-10 M. Celkově jich bylo vyrobeno přes 30 000 kusů. Připojovala se k různým typům vzduchových přístrojů, např. META, TAJFUN, DELFÍN, LPP-10, apod. Byla nejrozšířenější používanou automatikou v bývalém Československu.

První stupeň s označením URV (Univerzální redukční ventil) byl vybaven 5-ti středotlakými a 2 vysokotlakými výstupy a s možností připojení INT nebo DIN. Vyráběl se někdy po r. 1987 a jeho konstruktérem byl Jiří Trpík. Vyrobilo se jich asi 500 kusů. Jednalo se o nevyvážený první stupeň, svou konstrukcí podobný prvnímu stupni automatiky Tajfun.

Výroba automatiky začala v roce 1969, kdy vznikl podnik Sportklimex. V roce 1972 došlo ke spojení podniku Sportklimex s podnikem Aquacentrum, který byl výrobní organizací Svazarmu. Výroba automatiky Tajfun skončila někdy v roce 1984. Jejími konstruktéry byli ing. Jiří Holec a B. Jandáček. Její úpravy pro sériovou výrobu pak provedl Petr Katz.

  • Připojení k přístroji - INT/DIN
  • Schválena pro potápění do hloubky 80 m
  • Redukovaný přetlak za prvním stupněm - (1,05 ± 0,05) MPa
  • Další informace - viz. příloha
Druhý stupeň automatiky Tajfun, Sportklimex.

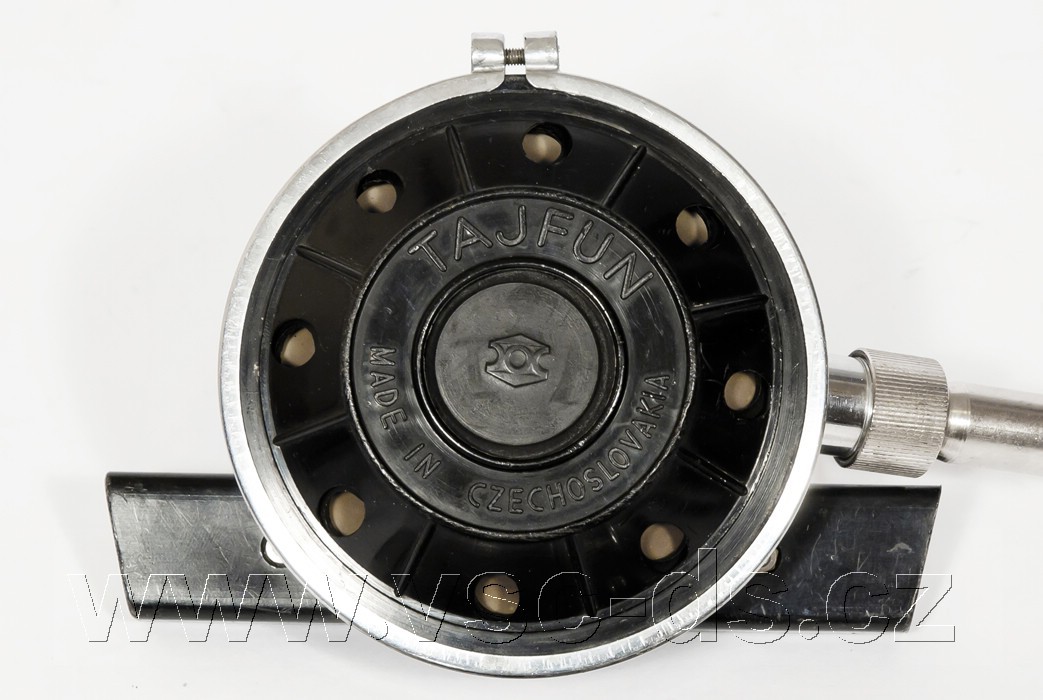

Druhý stupeň s názvem a logem podniku Sportklimex na víku automatiky Tajfun.

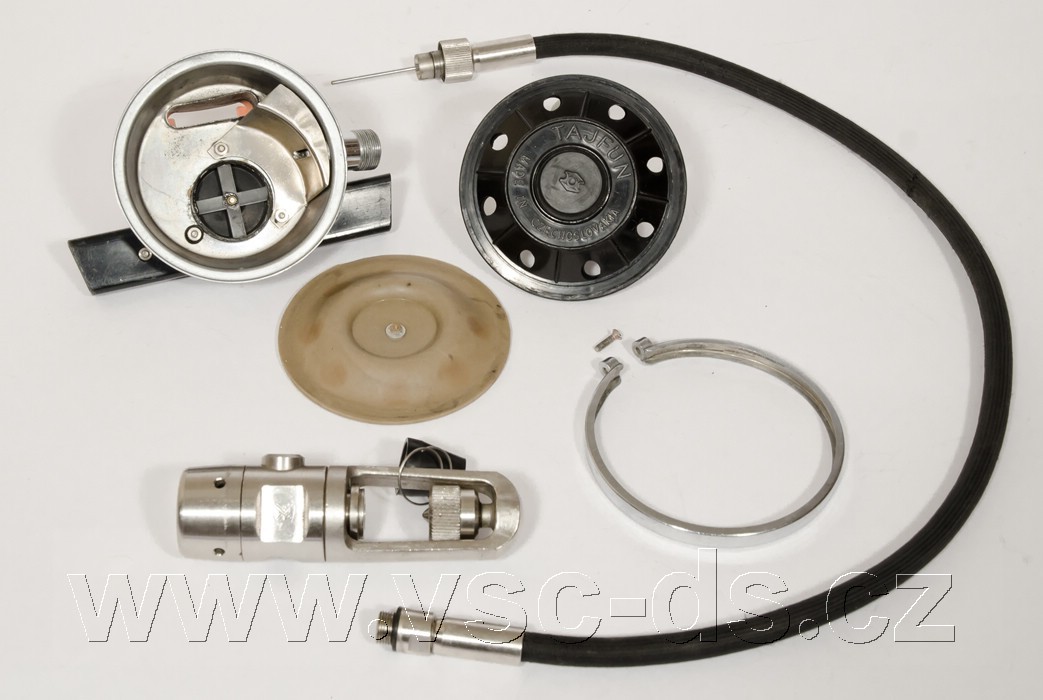

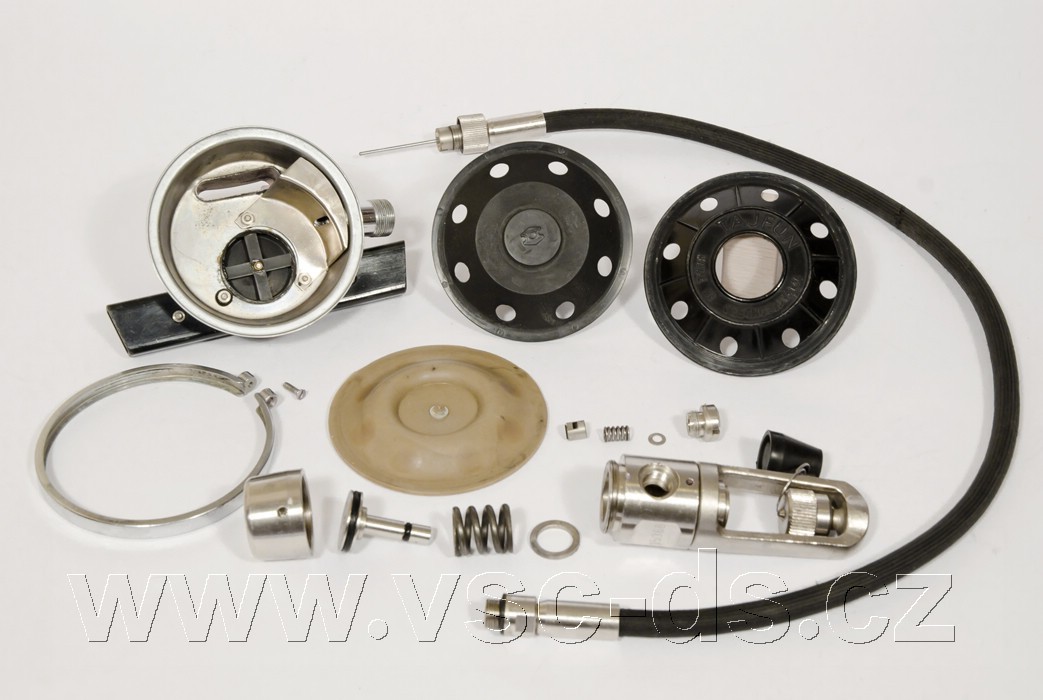

Jednotlivé díly druhého stupně automatiky Tajfun.
Jednotlivé díly druhého stupně automatiky Tajfun.

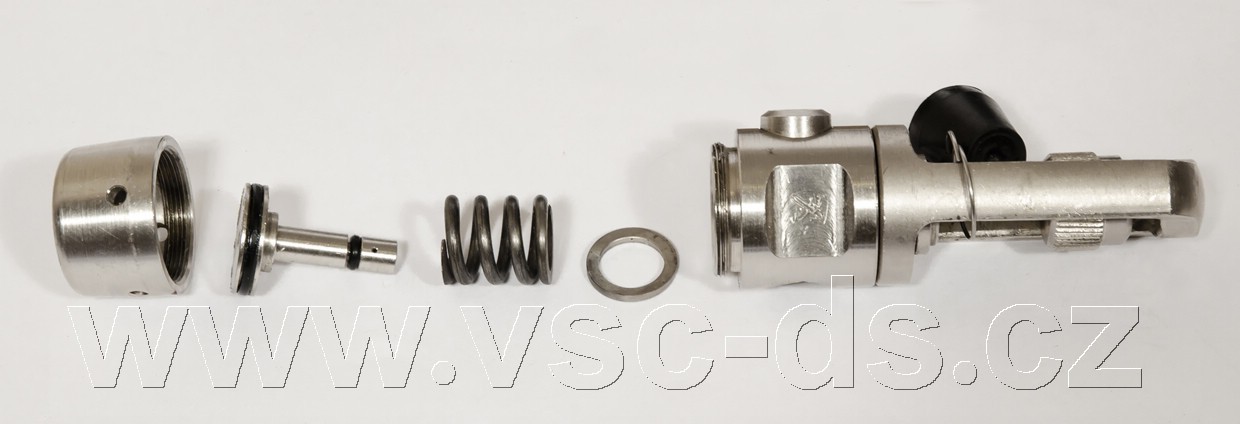

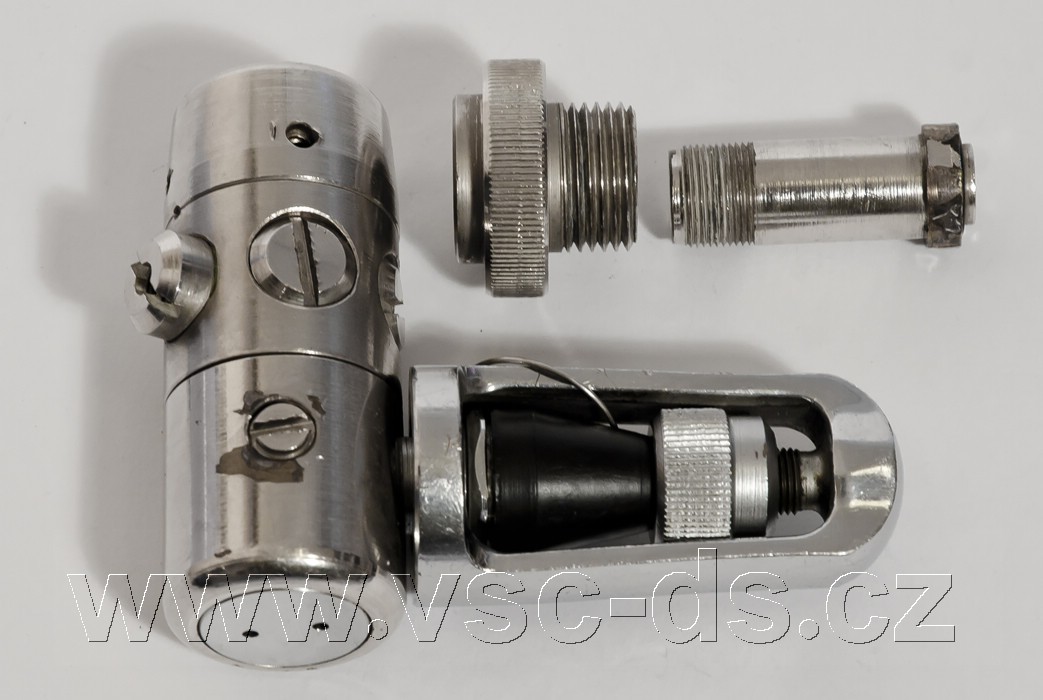

Ventil prvního stupně automatiky Tajfun.

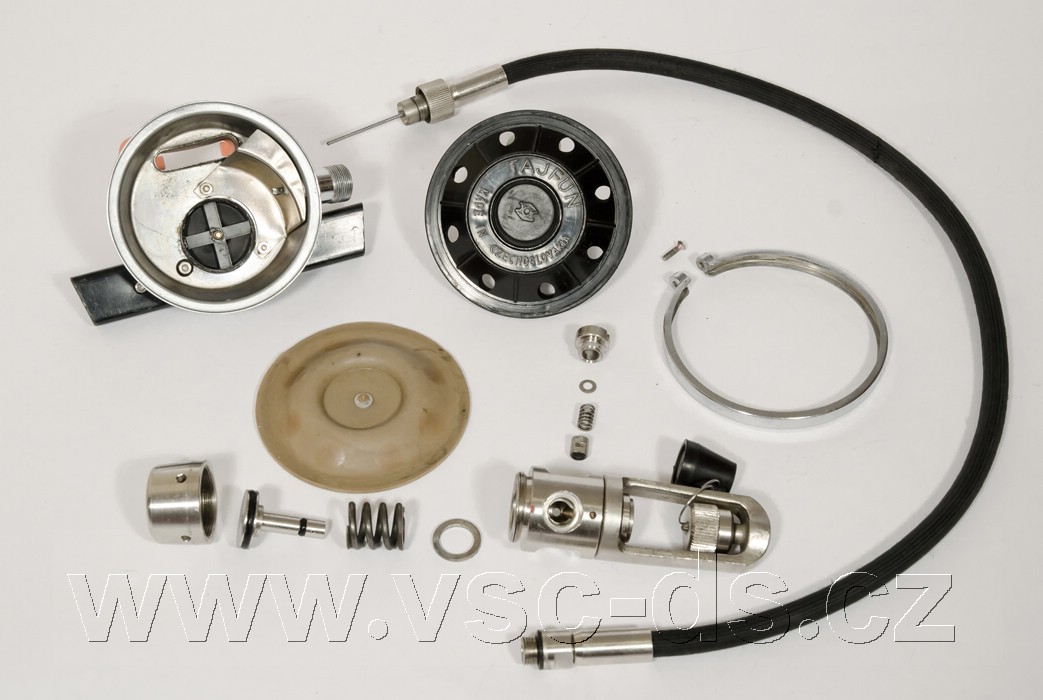

Hlavní díly automatiky Tajfun.

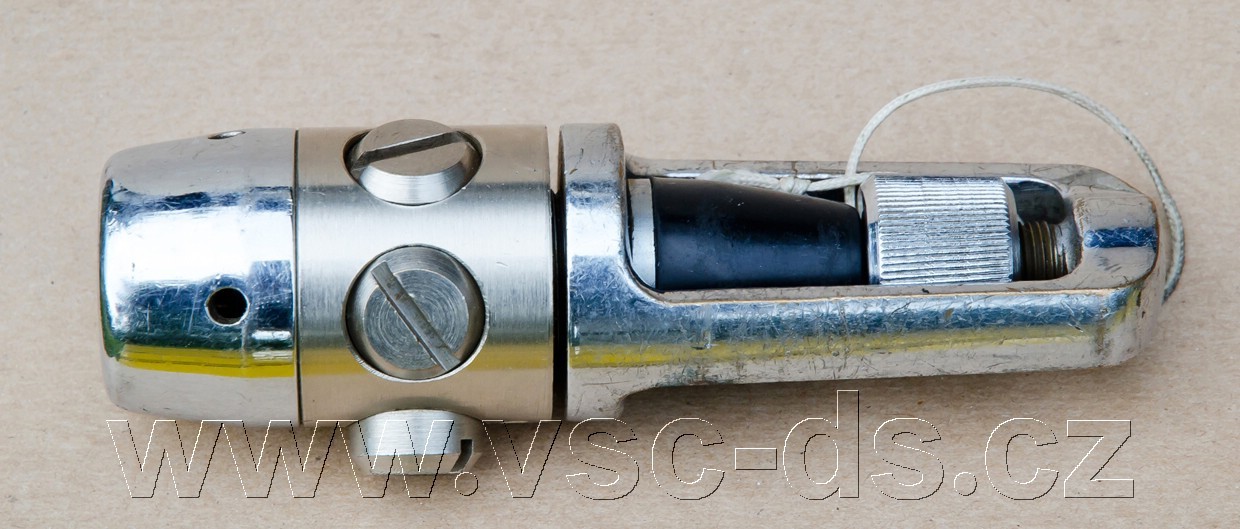

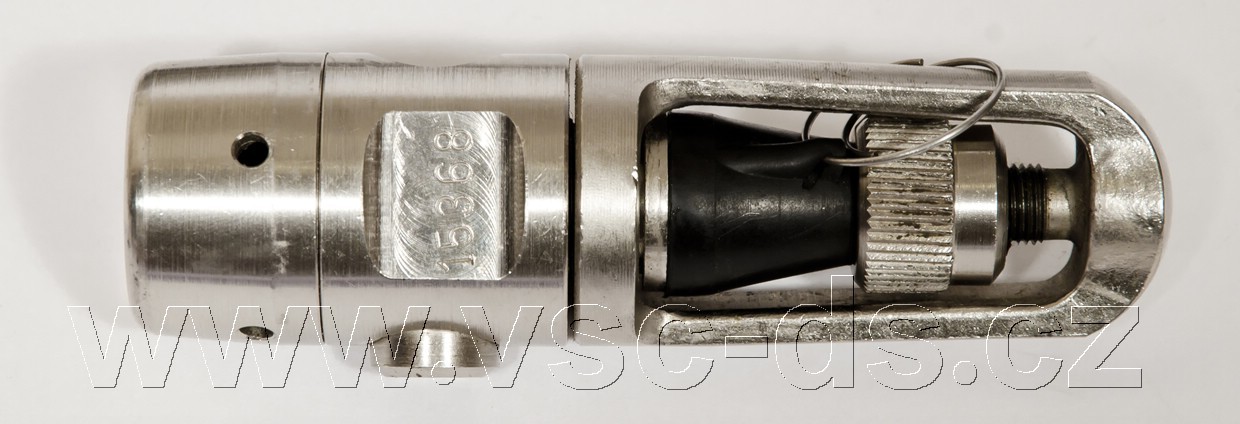

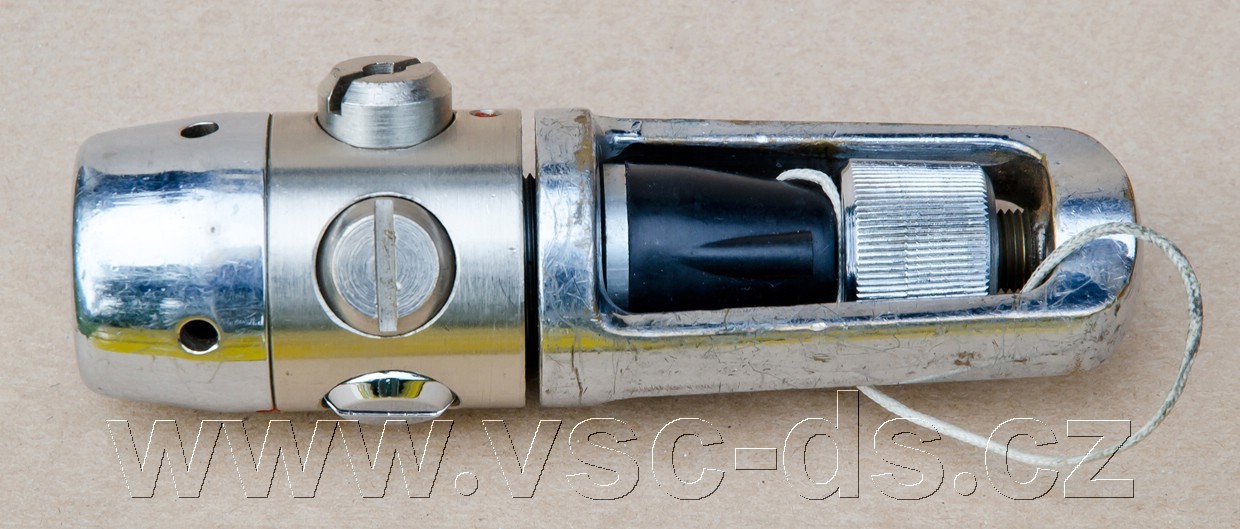

Kompletní redukční ventil - I. stupeň automatiky Tajfun.

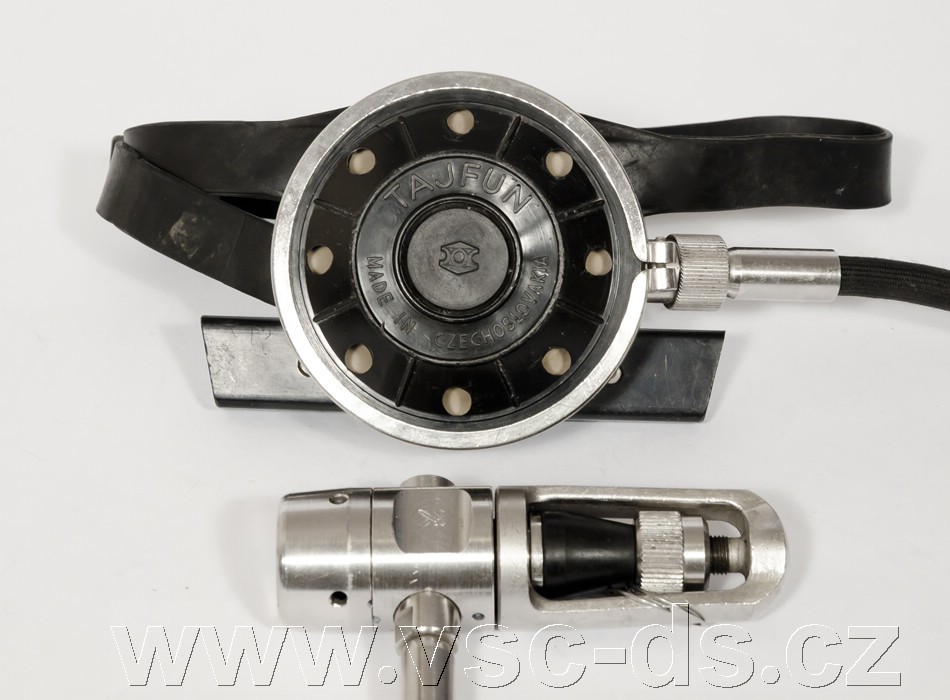

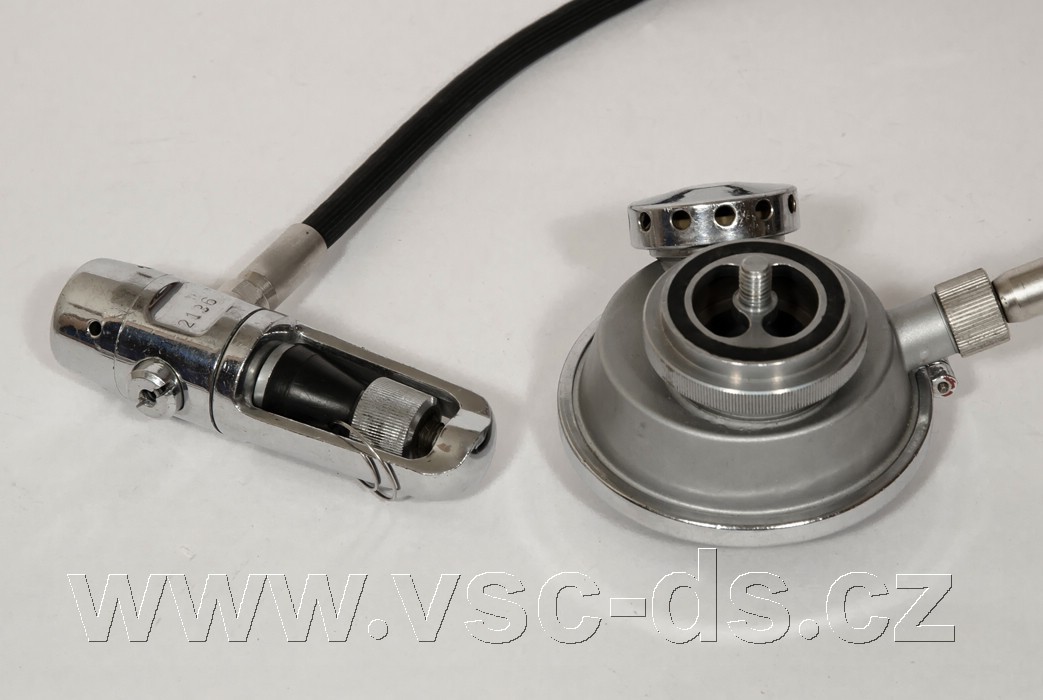

I. a II. stupeň automatiky Tajfun.

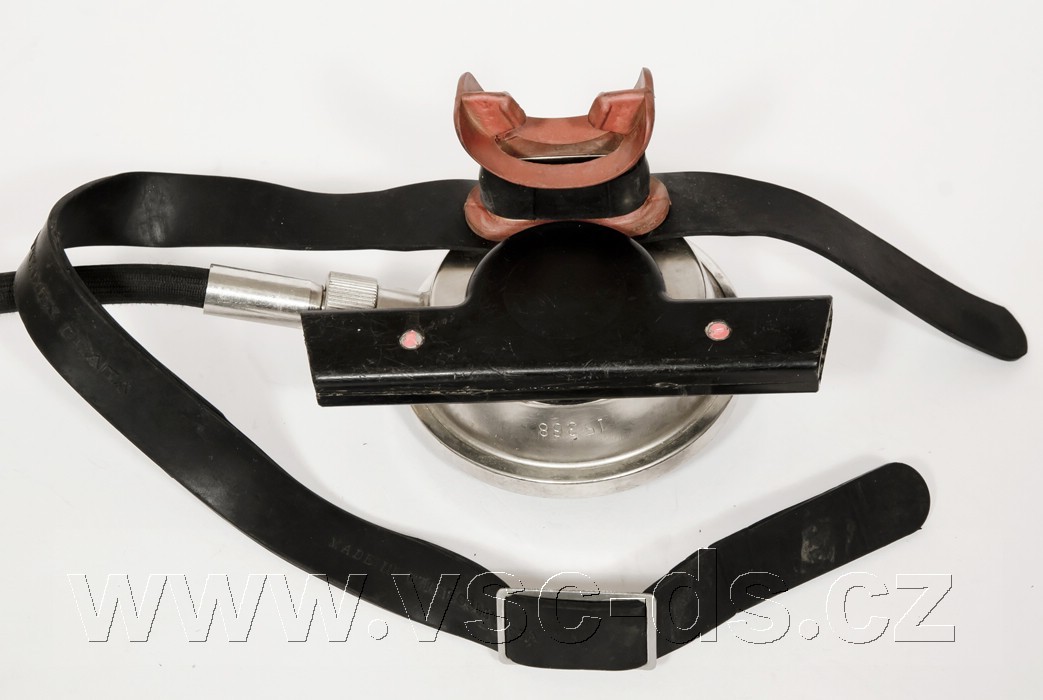

Kompletní II. stupeň automatiky Tajfun - back.
I. a II. stupeň automatiky Tajfun.

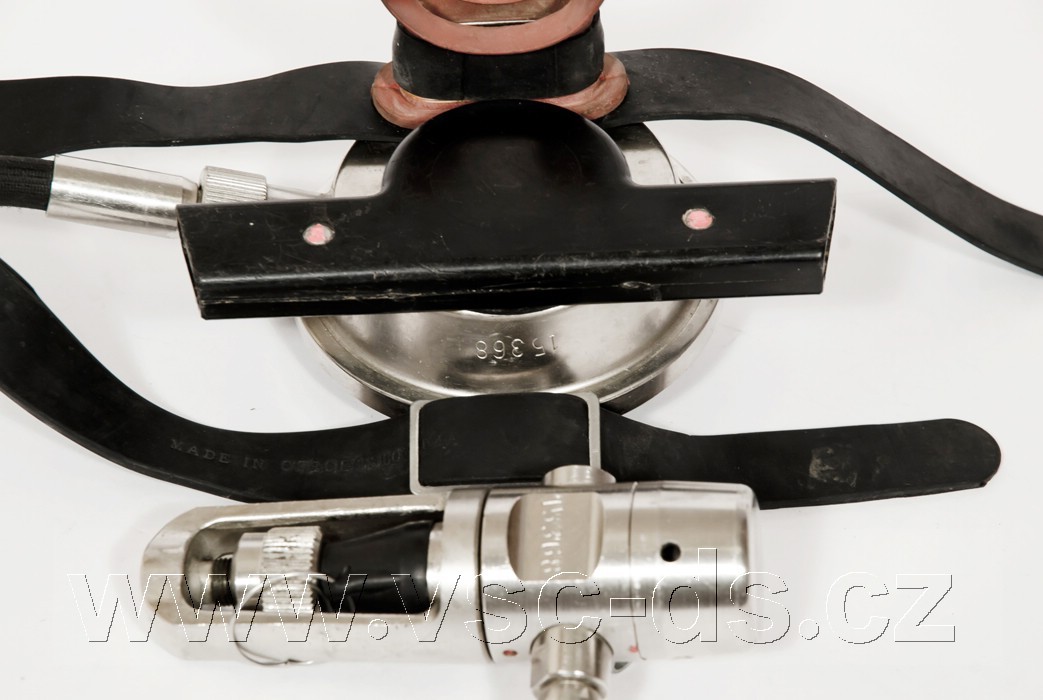

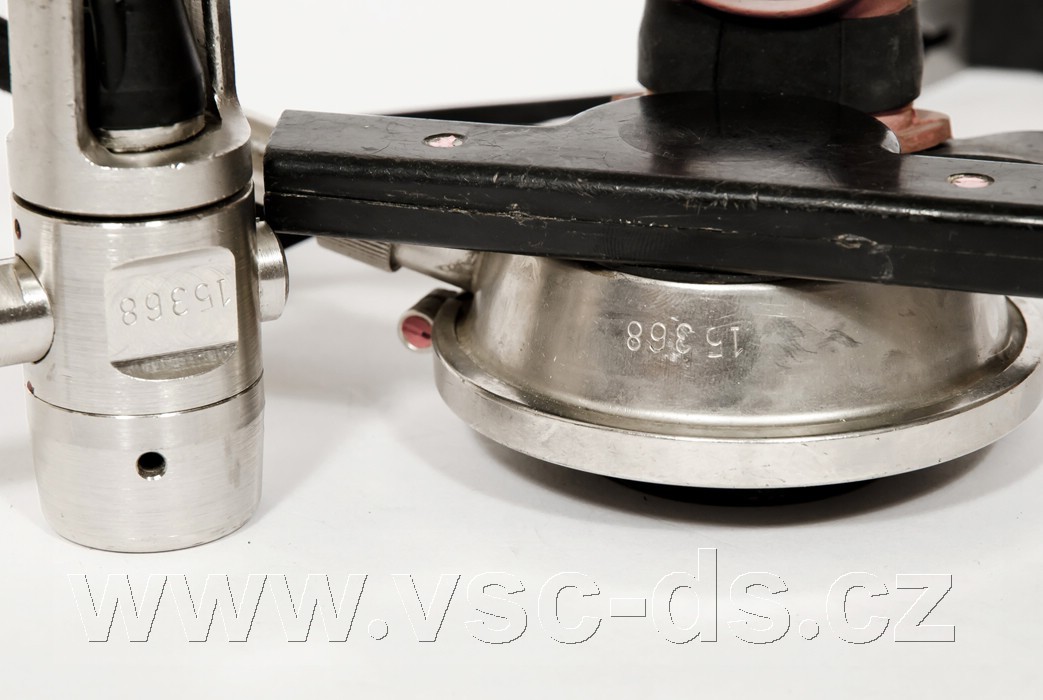

Výrobní číslo automatiky je vyražené na I. i na II. stupni automatiky Tajfun.

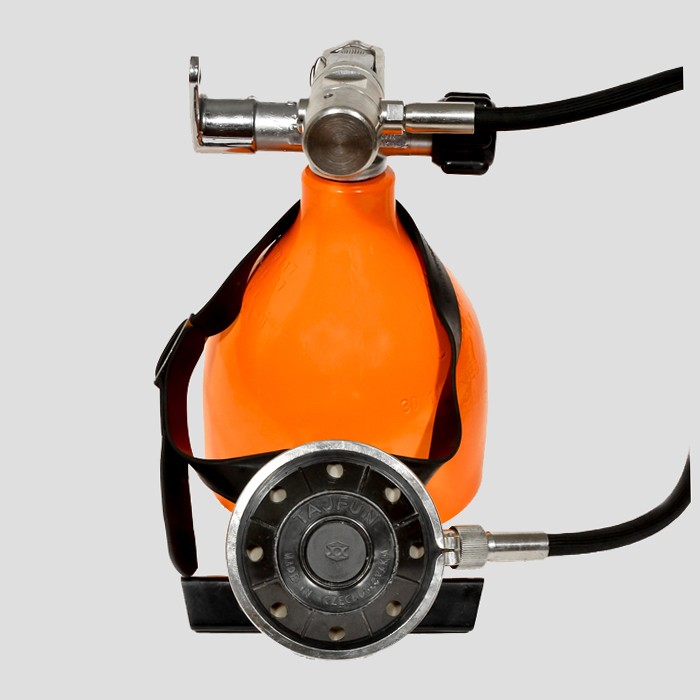

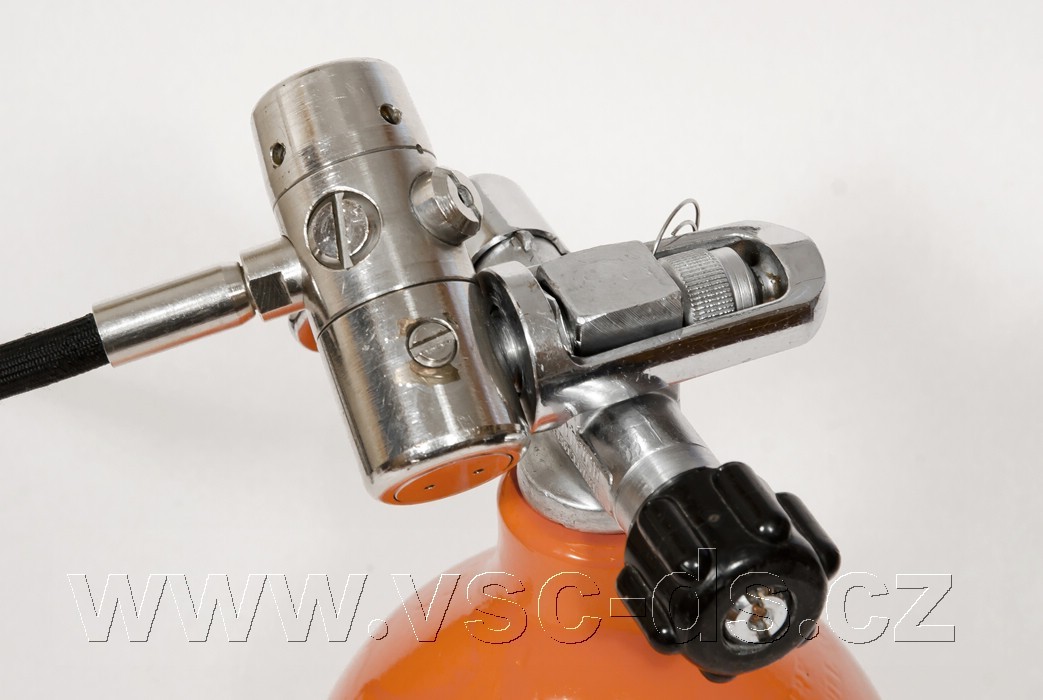

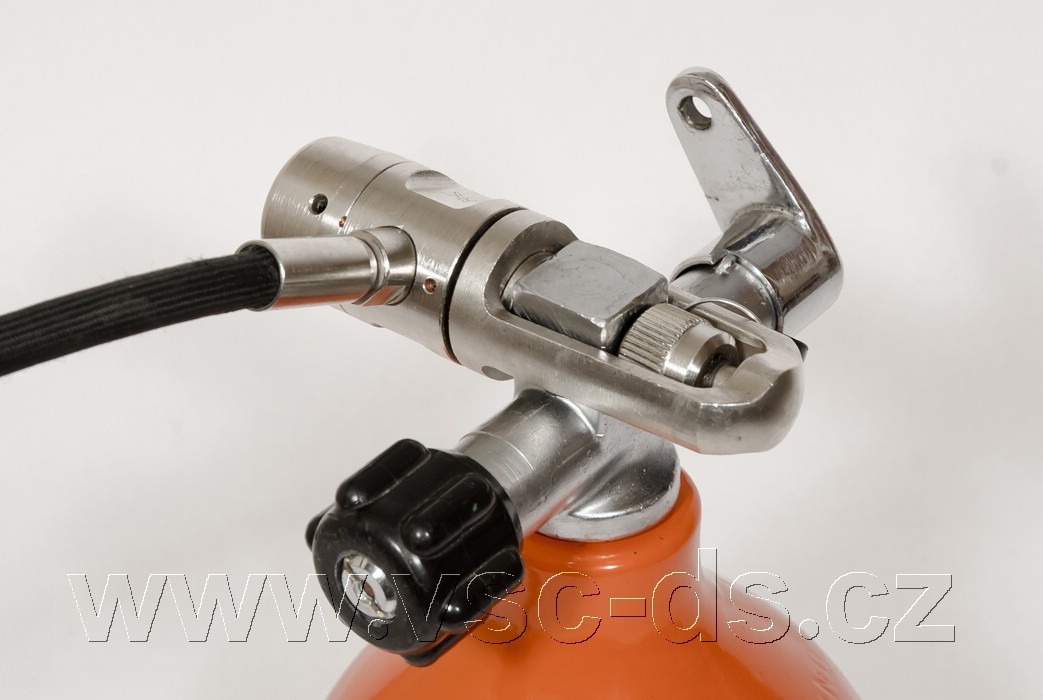

Připojení automatiky Tajfun k ventilu tlakové láhve.
Připojení automatiky Tajfun s URV I. stupněm k ventilu tlakové láhve.

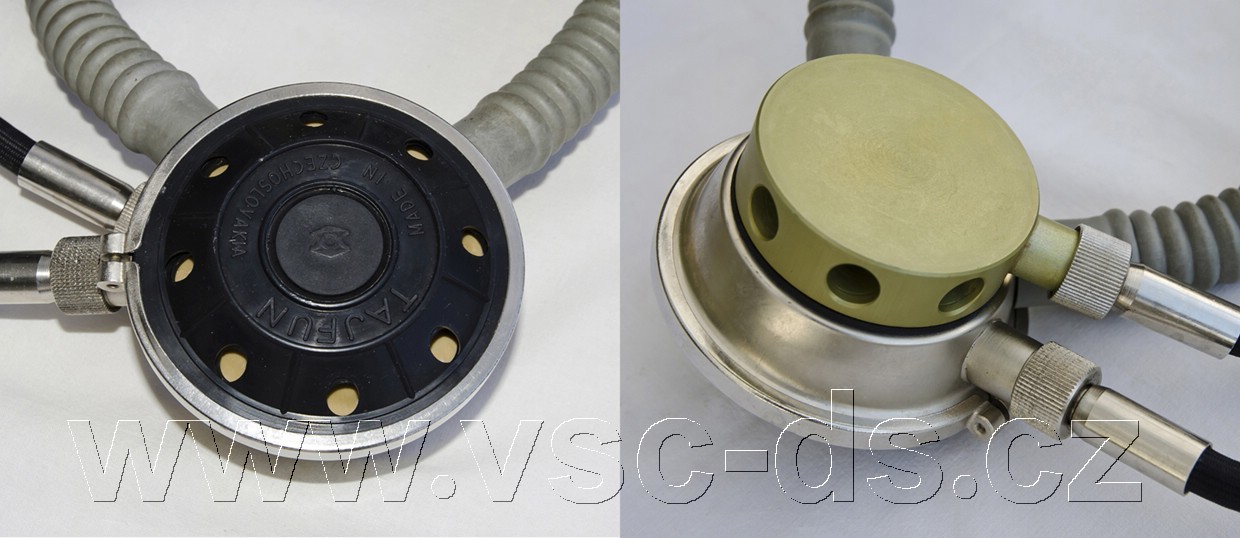

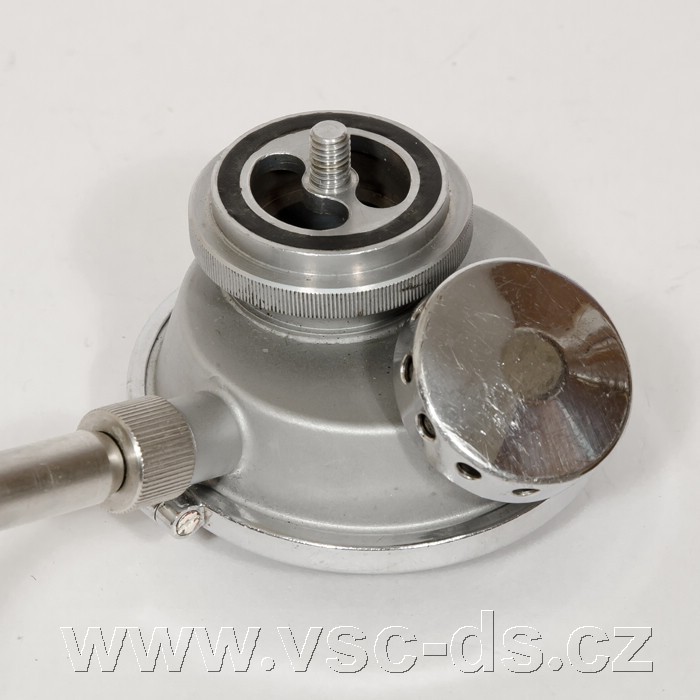

Upravený II. stupeň automatiky Tajfun pro použití s celoobličejovou maskou.
Detail upraveného II. stupně automatiky Tajfun pro použití s celoobličejovou maskou.

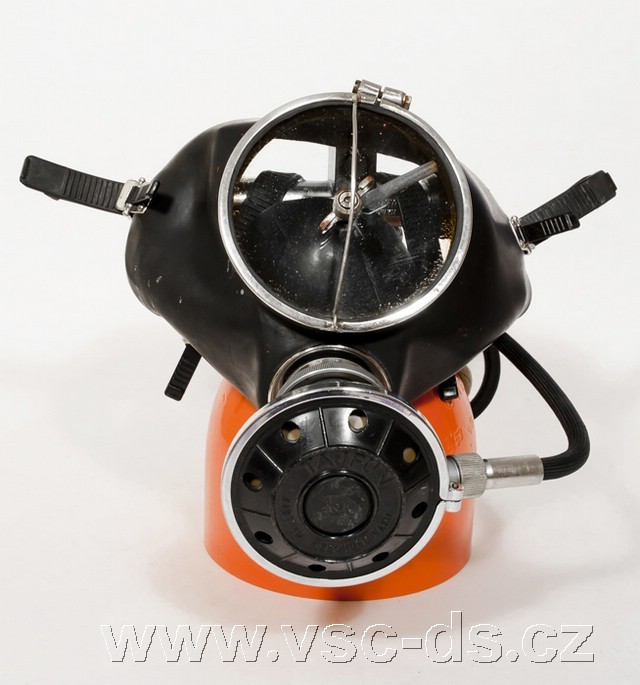

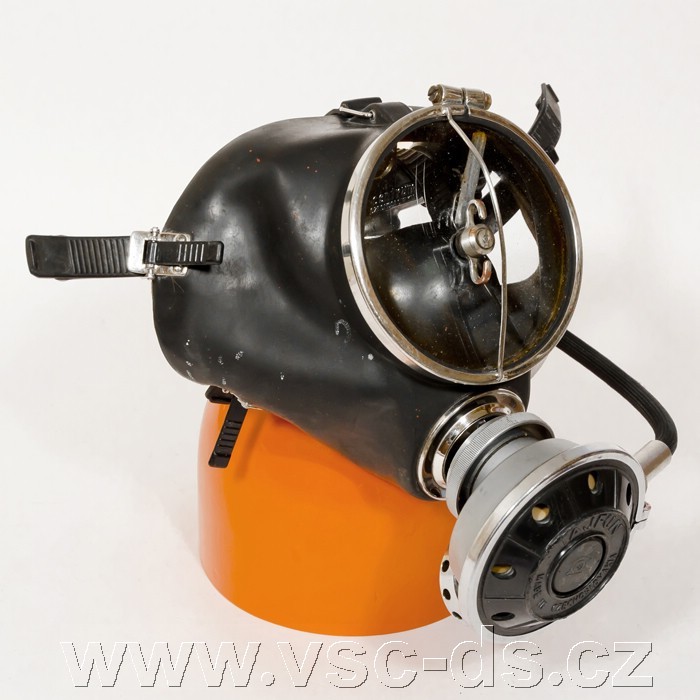

Automatika Tajfun určená pro použití s celoobličejovou maskou.
Automatika Tajfun určená pro použití s celoobličejovou maskou
I. stupeň - univerzální redukční ventil (URV), 5xLP výstupy, připojení INT nebo DIN.

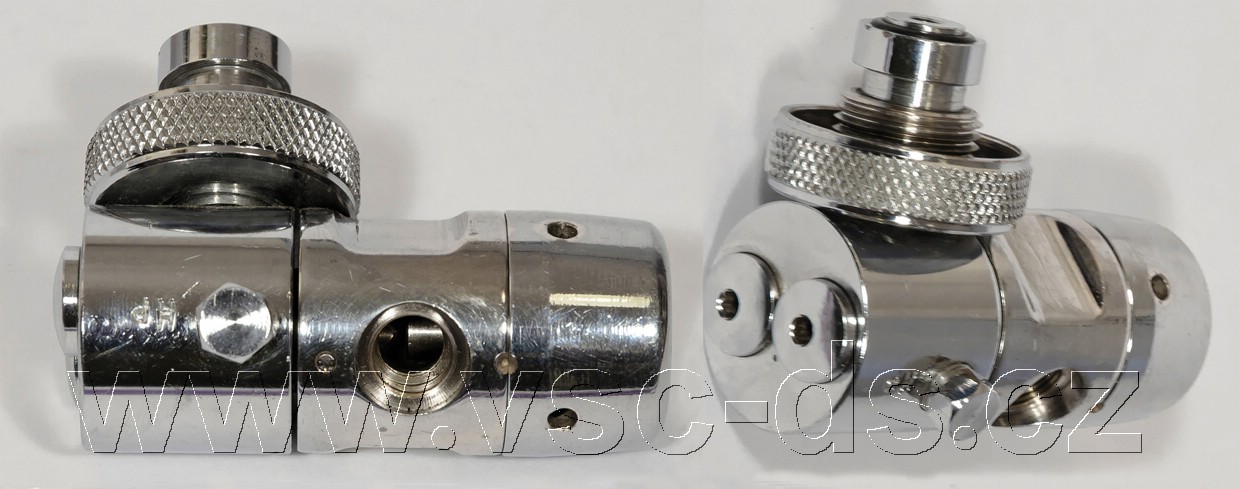

Jiný typ I. stupně, univerzálního redukčního ventilu URV (5xLP výstupy), připojení INT.
Jiný typ I. stupně, univerzálního redukčního ventilu URV (5xLP výstupy), připojení INT.

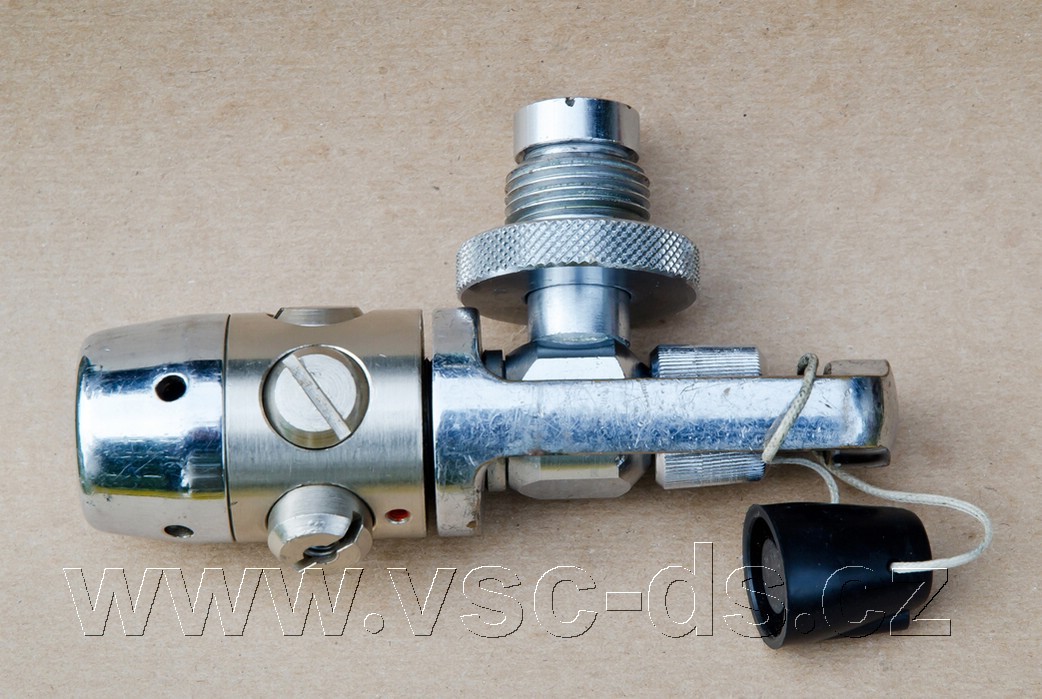

I. stupeň automatiky Tajfun připojený na kostku - redukci DIN.
I. stupeň upravený firmou LOLA, 2xLP a 2xHP výstupy, připojení DIN.

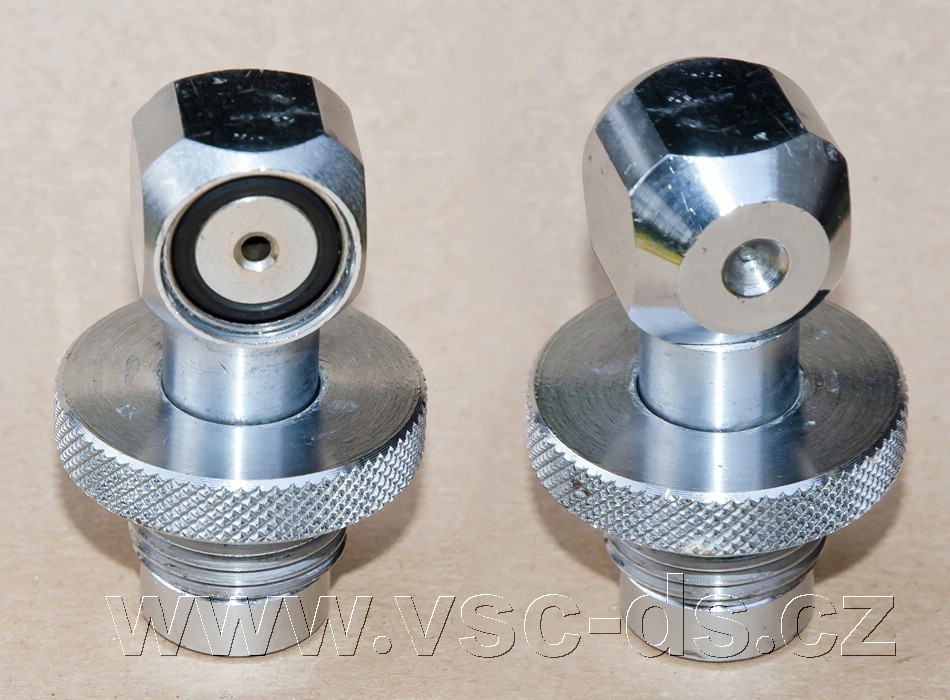

Kostka - DIN G5/8'.
Automatika Tajfun připojena k záchrannému přístroji  LPP-10.

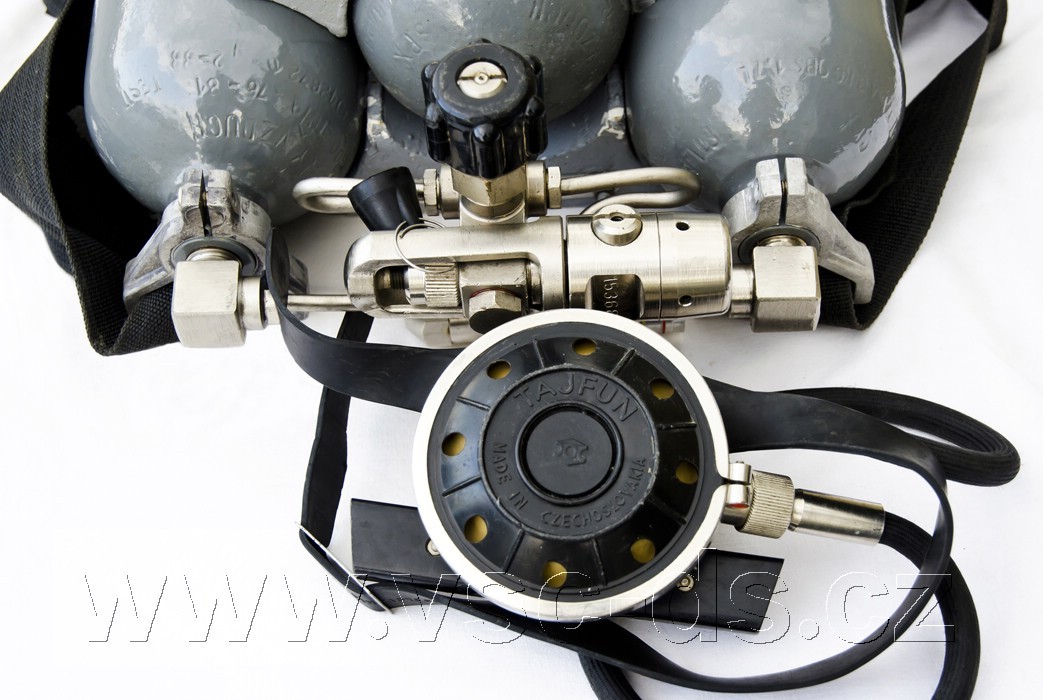

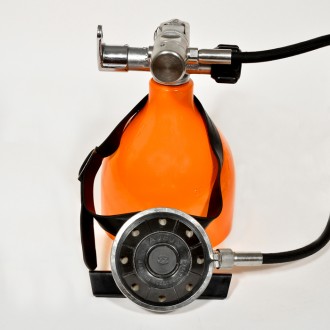

Automatiky Tajfun připojena k záchrannému přístroji ZP-10.

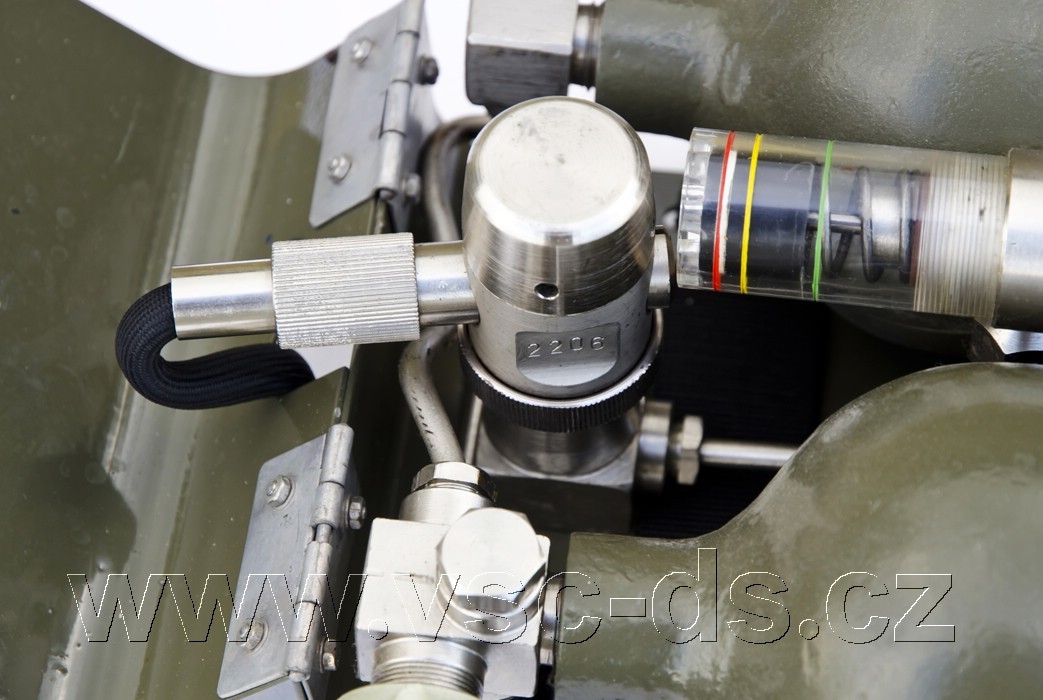

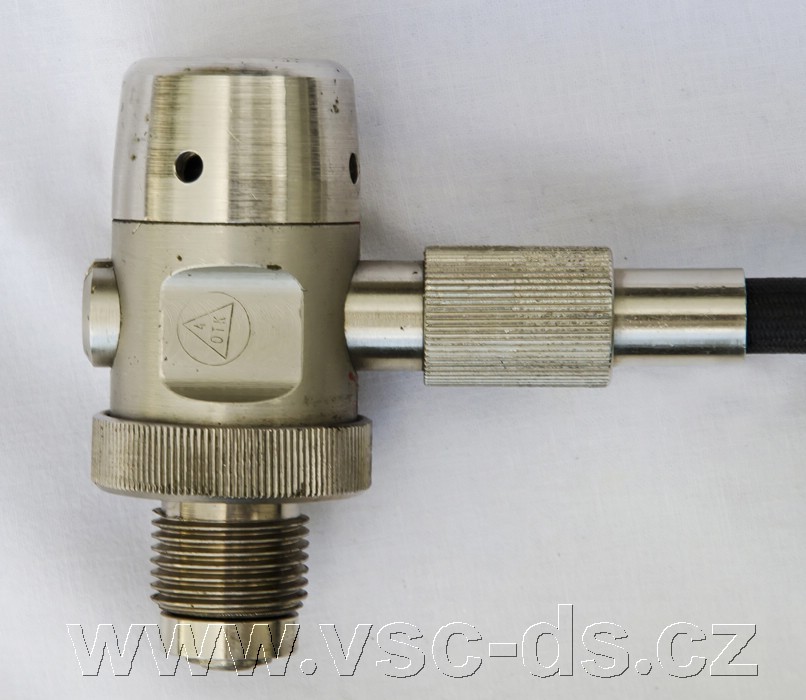

Detail I. stupně automatiky Tajfun přístroje ZP-10, připojení DIN 30 MPa.
II. stupeň automatiky Tajfun záchranného přístroje ZP-10 upravený pro použití s celoobličejovou maskou.

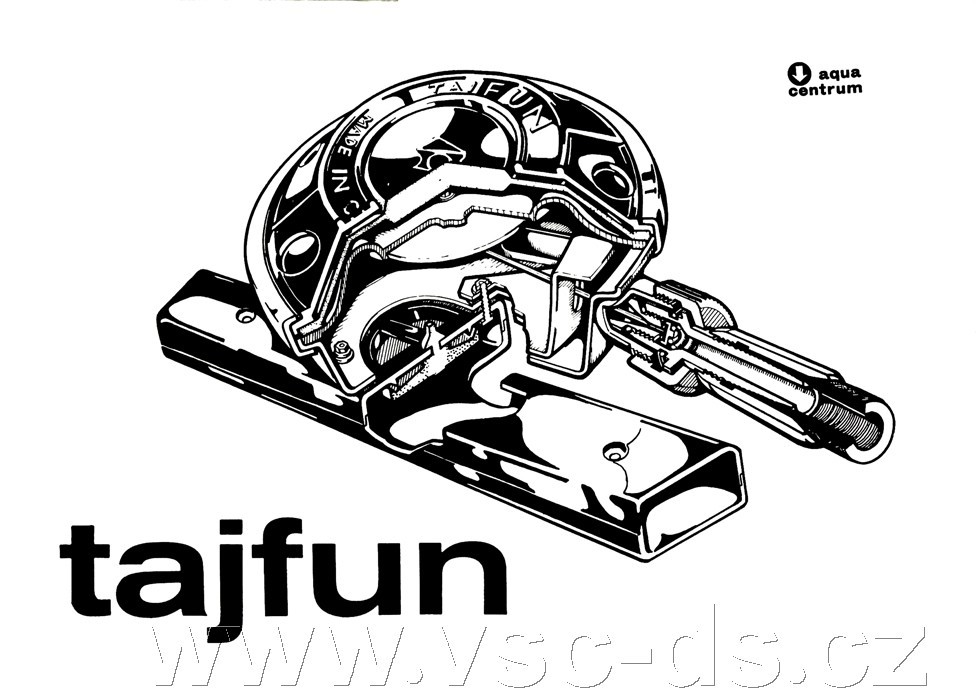

Nákres II. stupně automatiky Tajfun v řezu.

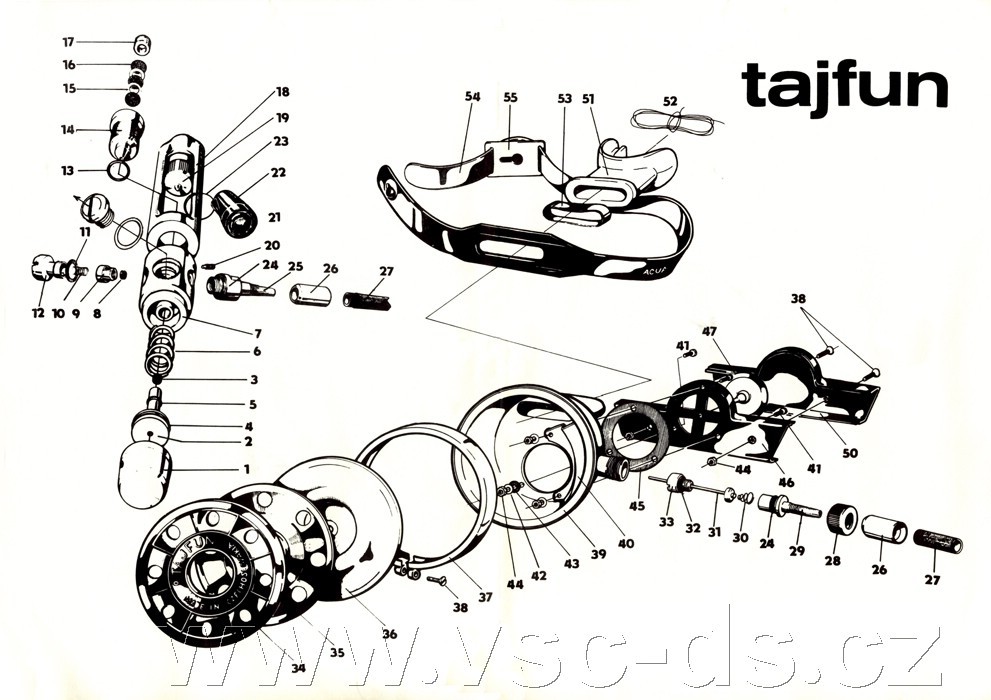

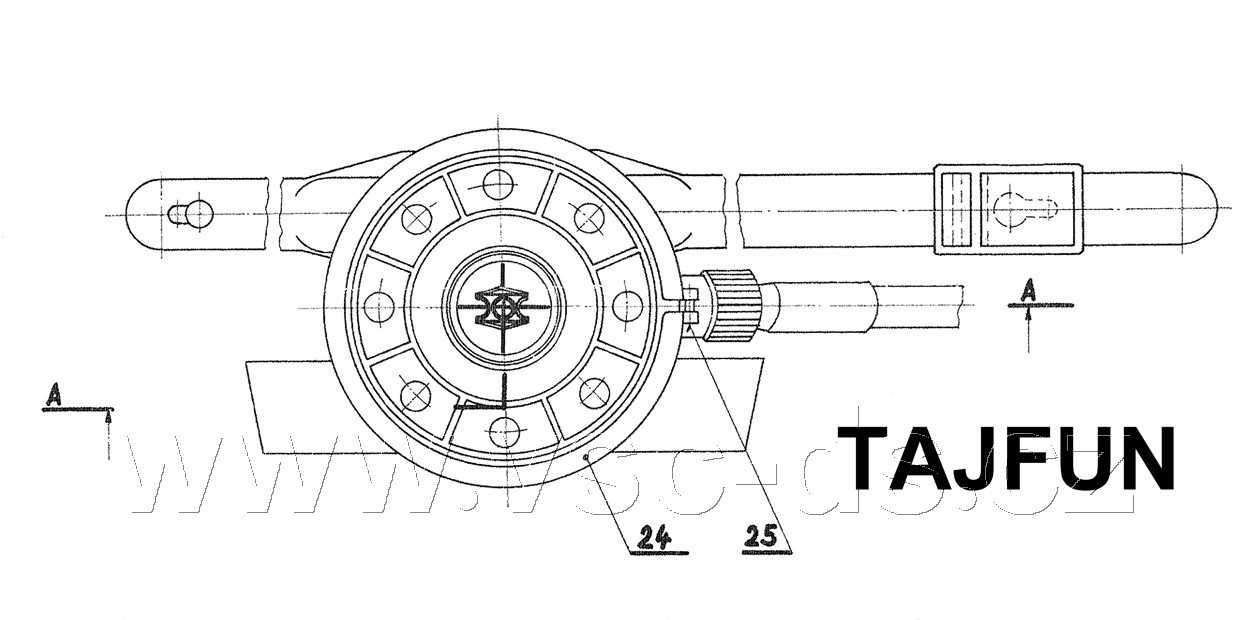

Nákres automatiky Tajfun s orientací jednotlivých částí.
Schéma II. stupně automatiky Tajfun s popisem jednotlivých částí.

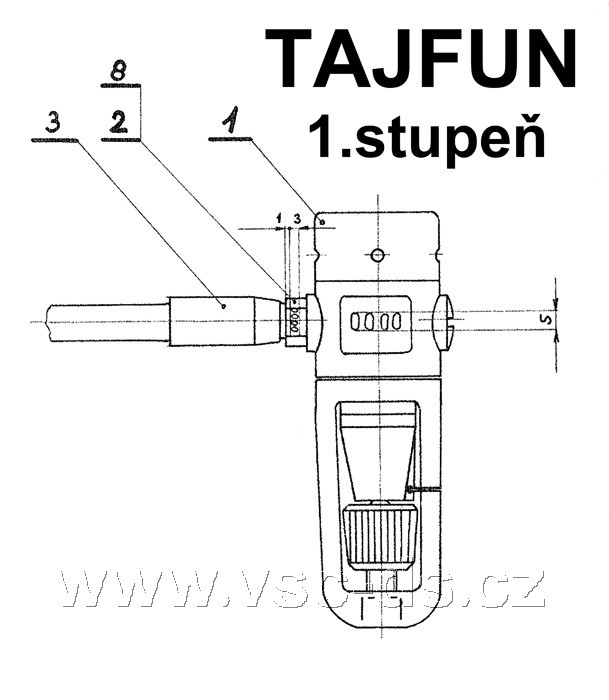

Schéma I. stupně automatiky Tajfun.
Schéma II. stupně automatiky Tajfun.

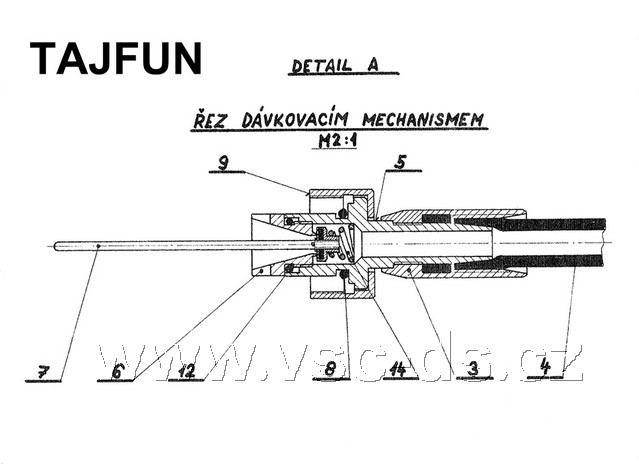

Schéma dávkovacího mechanizmu II. stupně automatiky Tajfun.
Schéma I. stupně a dávkovacího mechanizmu automatiky Tajfun s popisem jednotlivých částí.

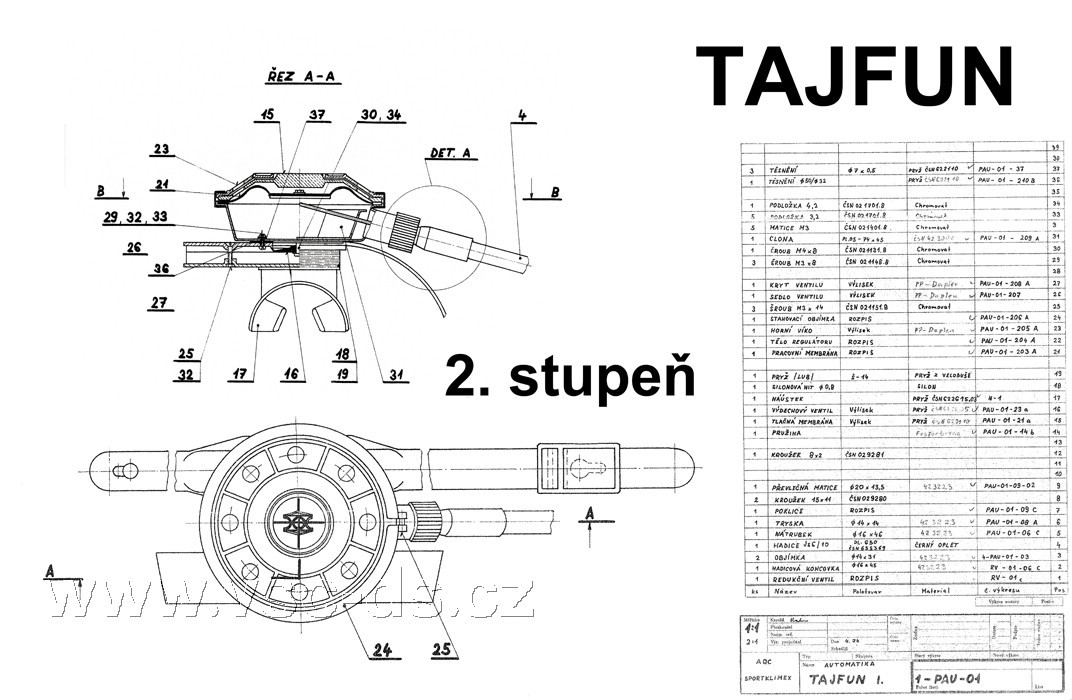

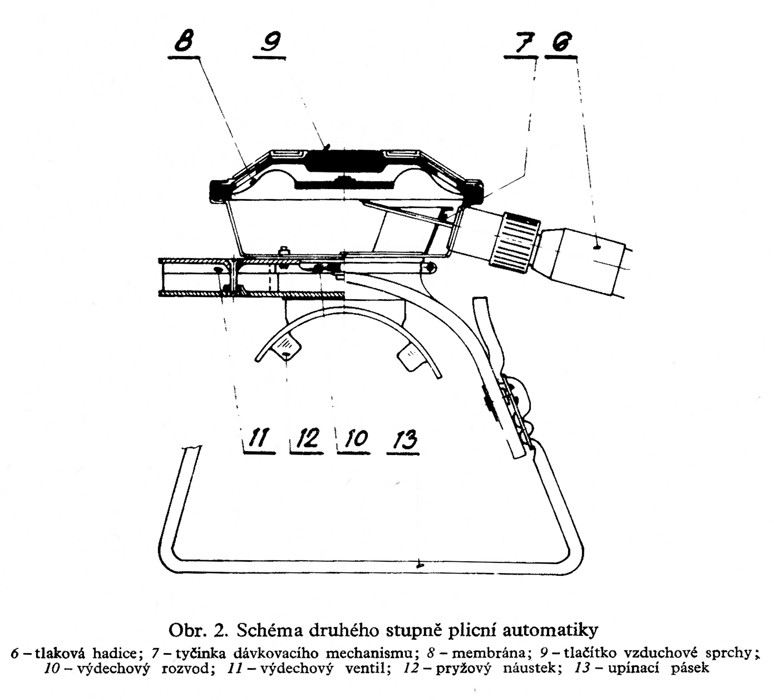

Schéma II. stupně automatiky Tajfun s popisem jednotlivých částí.

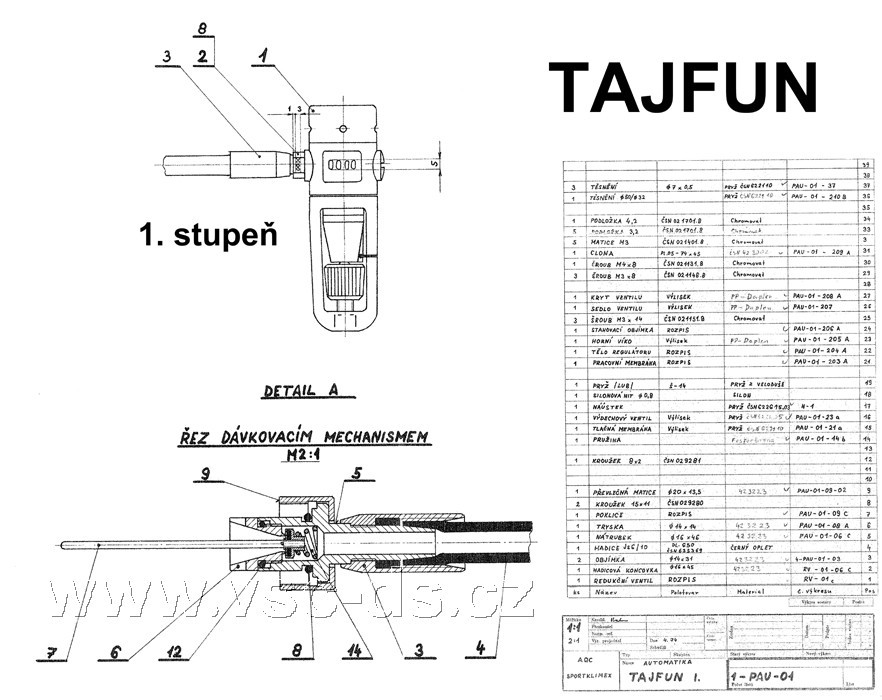

Schéma I. stupně automatiky Tajfun s popisem jednotlivých částí.
Přístroj podniku Sportklimex s automatikou Tajfun v časopise Vodní revue číslo 12 z roku 1969.
