Aqua-Lung DW Mistral

Potápěčská automatika DW Mistral.
Kategorie:
Dvouhadicové automatiky
Výrobce:
U.S. Divers
Země původu:
USA
Rok výroby:
1950 - 1970
Výrobní číslo:
110855
Vintage Double Hose Scuba Regulator Aqua-Lung DW Mistral

Dvouhadicová, jednostupňová automatika Aqua-Lung DW Mistral se žlutým štítkem je výrobkem americké U.S.Divers Company. Mistral DW je nástupcem automatiky Stream Air a poslední vyráběnou jednostupňovou dvouhadicovou automatikou od společnosti U.S.Divers.

Jednostupňová automatika měla, díky využívání Venturiho efektu, dobrý výkon a byla oblíbena u většiny sportovních potápěčů. Dávkovací systém bylo možno seřizovat maticí po uvolnění kontramatice.

Aqua-Lung DW Mistral byl předchůdcem jednostupňové, plně vyvážené, automatiky "Royal Mistral". Automatiky „Mistral“ a „Royal Mistral“ se staly nejprodávanějšími automatikami v Evropě.

Technické parametry:

I. stupeň: nevyvážený, s otevíráním proti proudu vzduchu
Membrána: průměr 115 mm
Připojení: INT
Výdechový ventil: kachní zobák
Náustek: jednocestní ventily

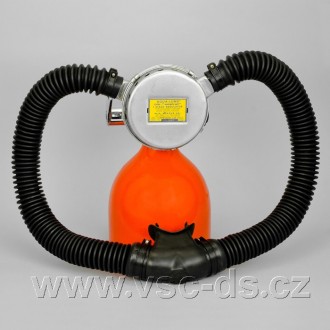

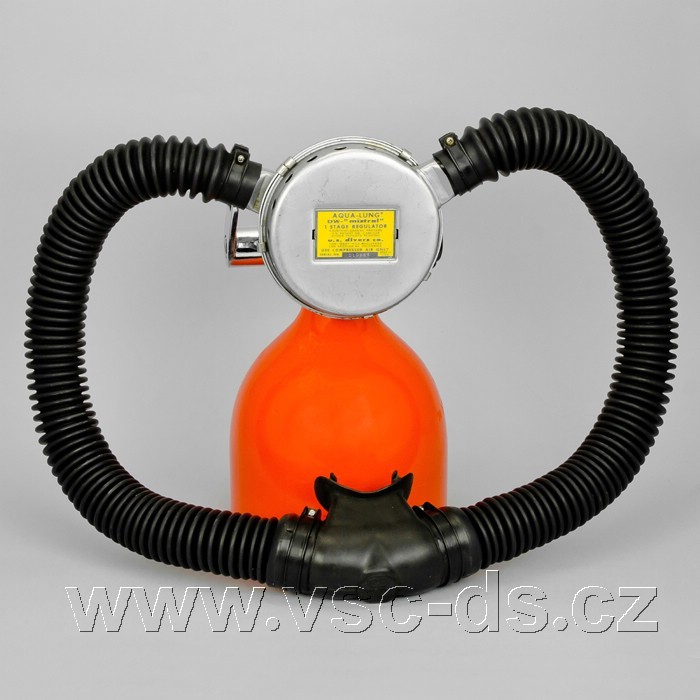

Potápěčská automatika DW Mistral.

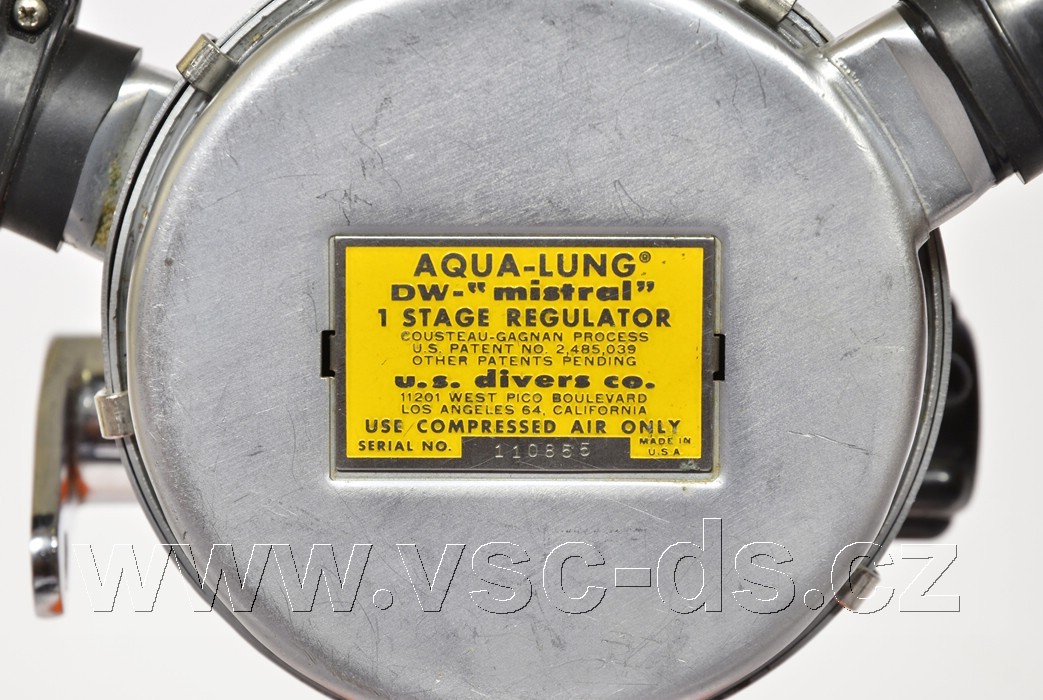

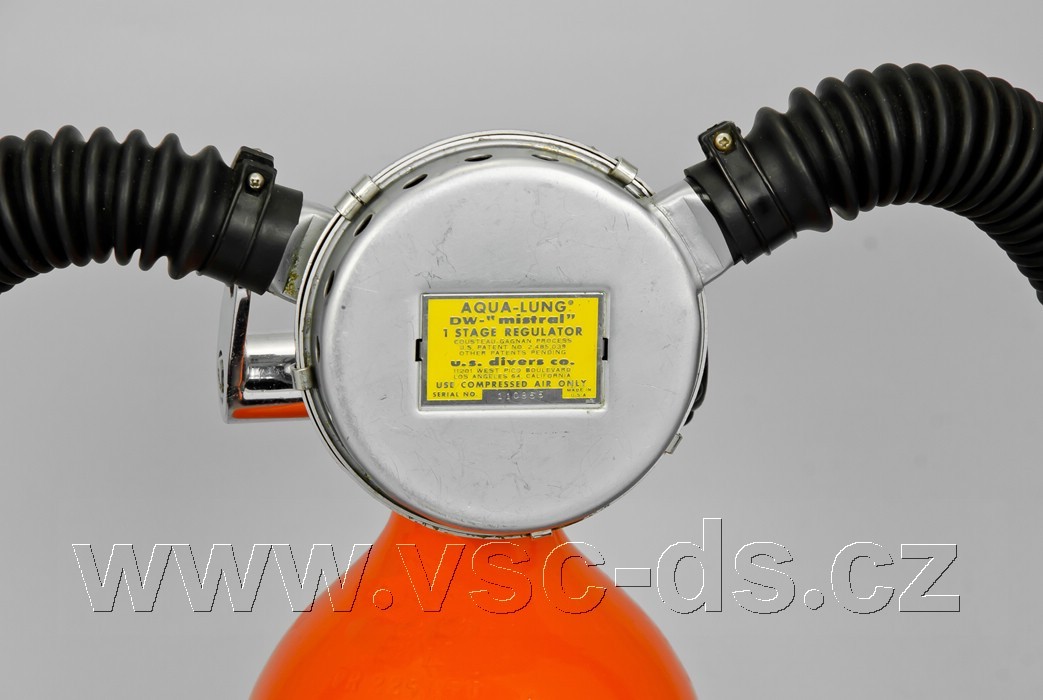

Výrobní štítek na horním víku automatiky DW Mistral.

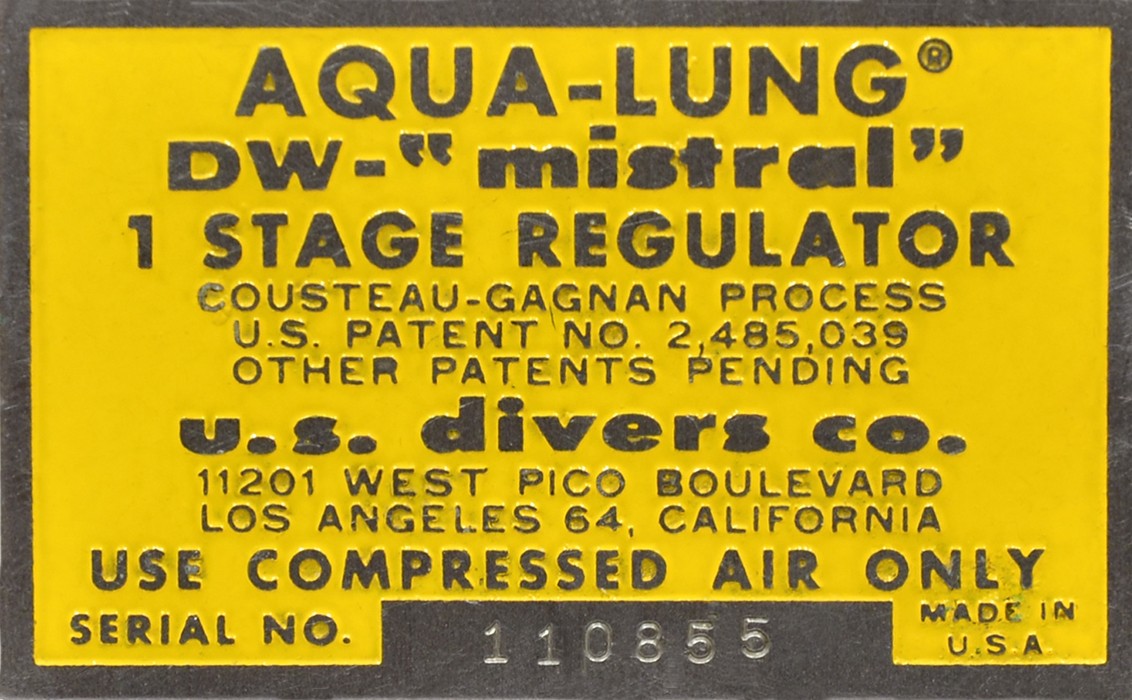

Detail výrobního štítku automatiky DW Mistral.
Jednotlivé části automatiky DW Mistral.

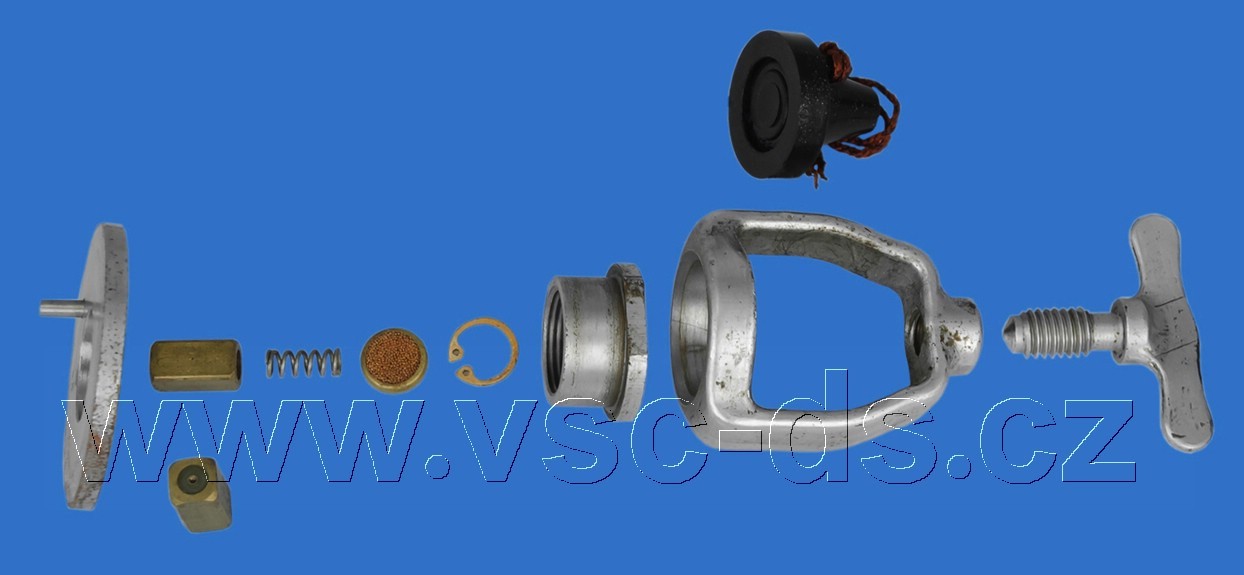

Jednotlivé díly vysokotlaké části automatiky DW Mistral.

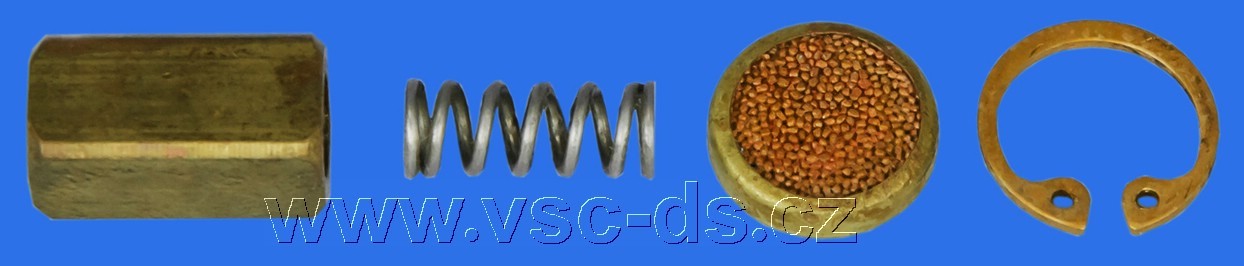

Detail kuželky, pružiny, sítka a pojistného kroužku.
Jednotlivé díly nízkotlaké části automatiky DW Mistral.

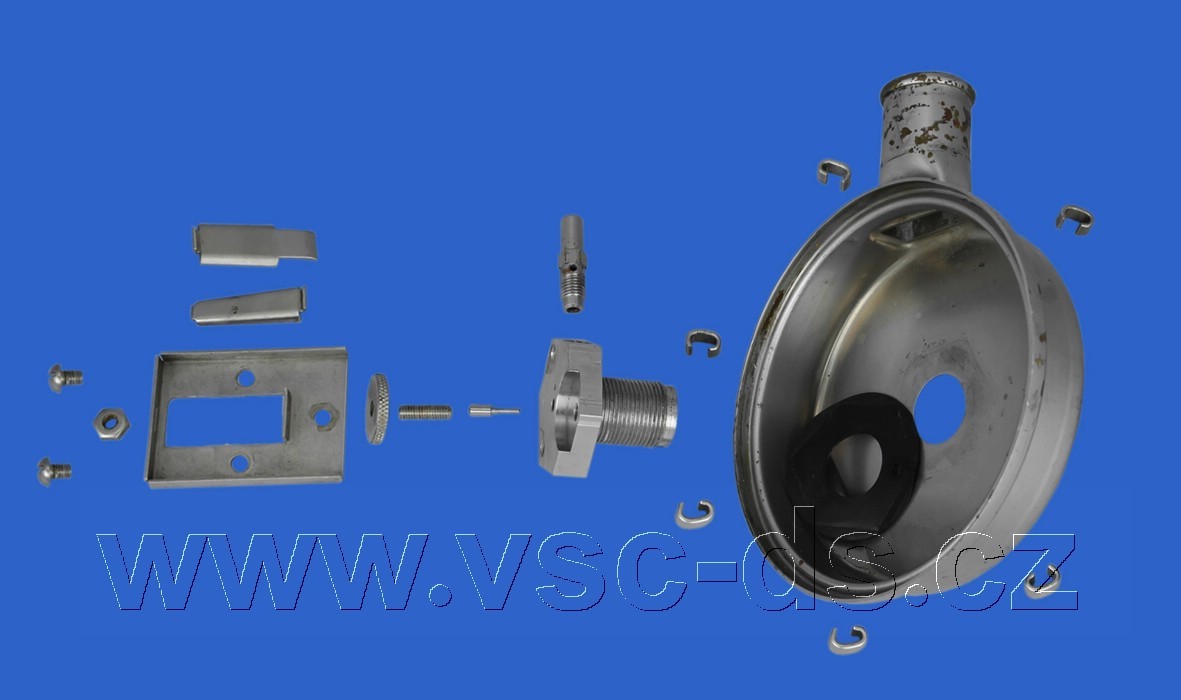

Rozložení díly nízkotlaké části automatiky DW Mistral.

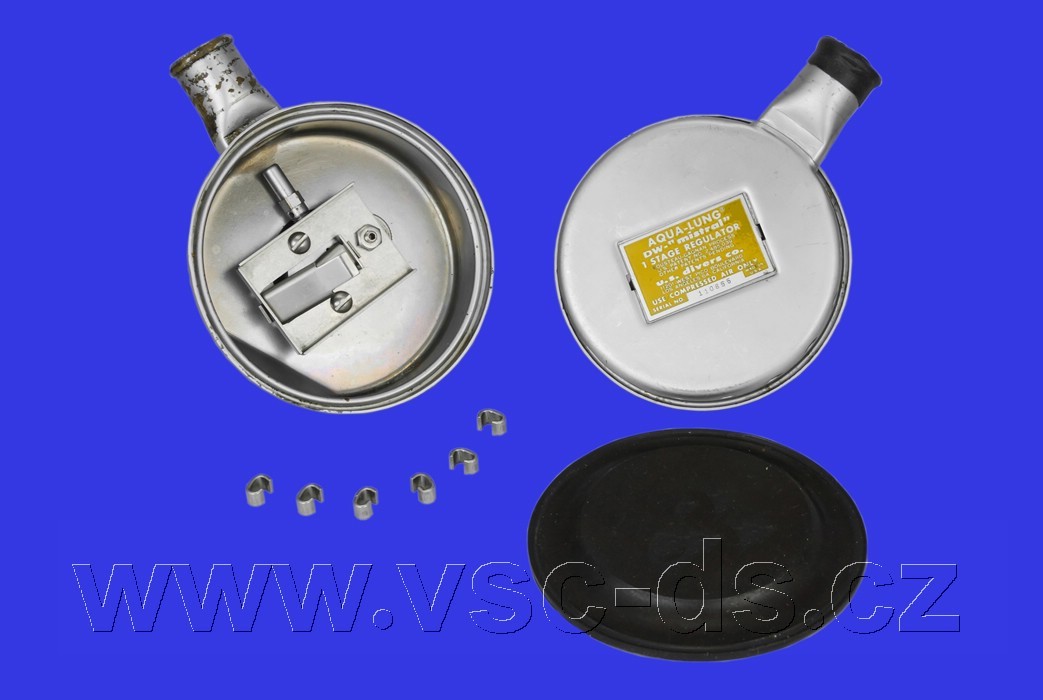

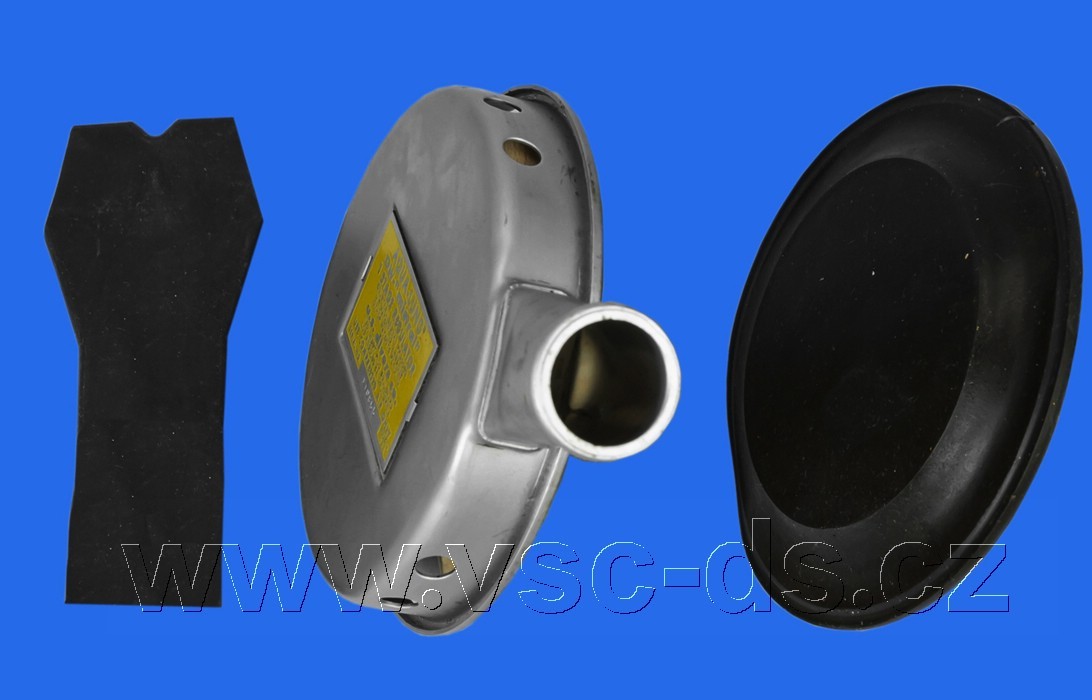

Detail výdechového ventilu, horního víka a membrány DW Mistral.

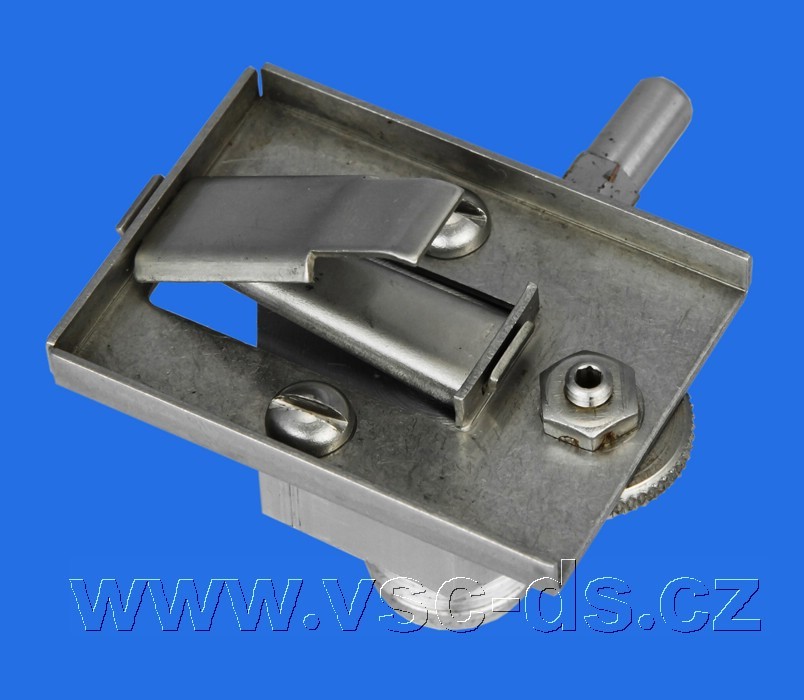

Pohled na pákový systém redukčního ventilu automatiky DW Mistral.

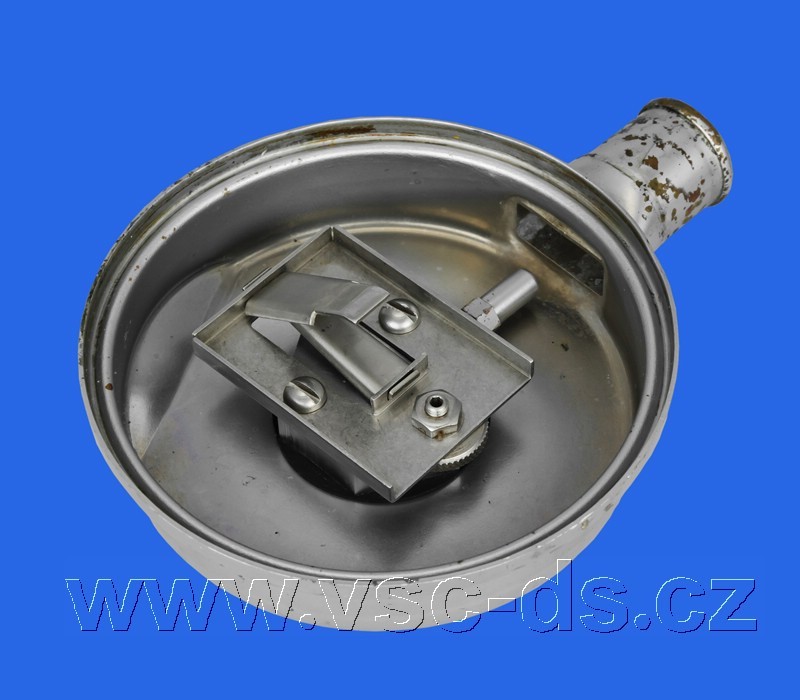

Redukční ventil uložený v dolním víku automatiky DW Mistral.

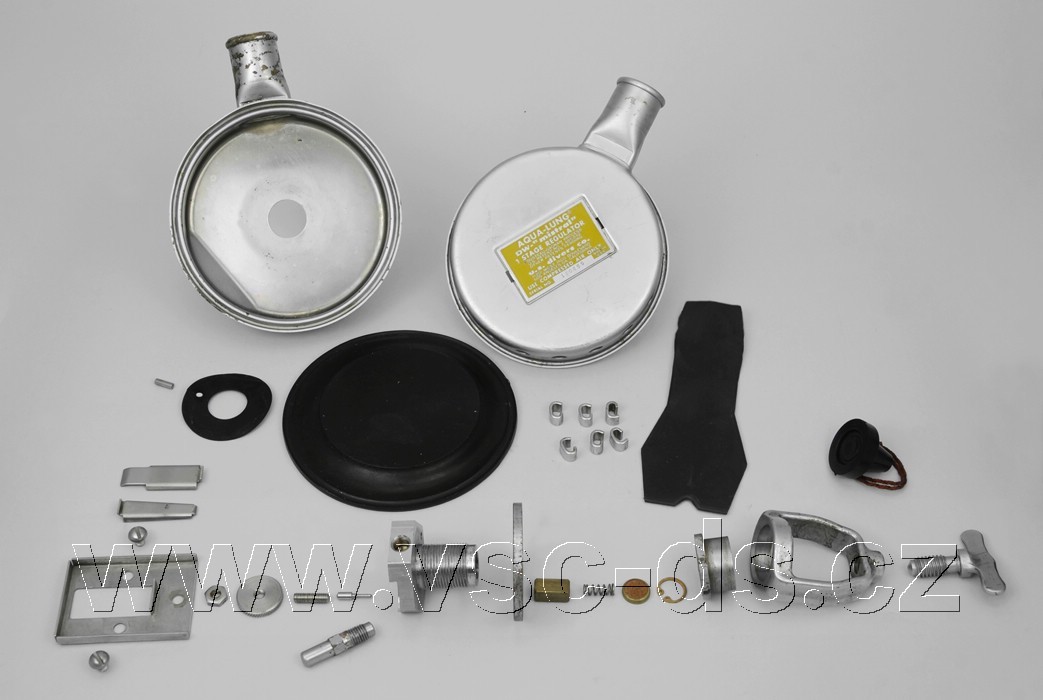

Potápěčská automatika DW Mistral v rozloženém stavu.
Hlavní díly automatiky DW Mistral.
Pohled na záď automatiky DW Mistral.

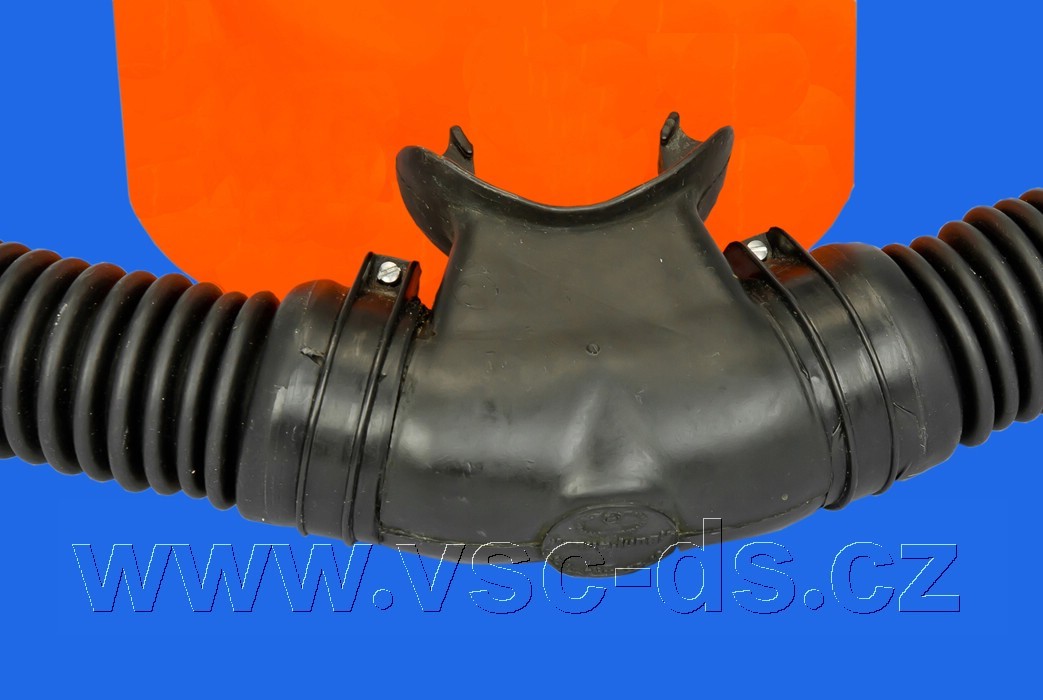

Detail náustku automatiky DW Mistral.
Detail náustku automatiky DW Mistral.

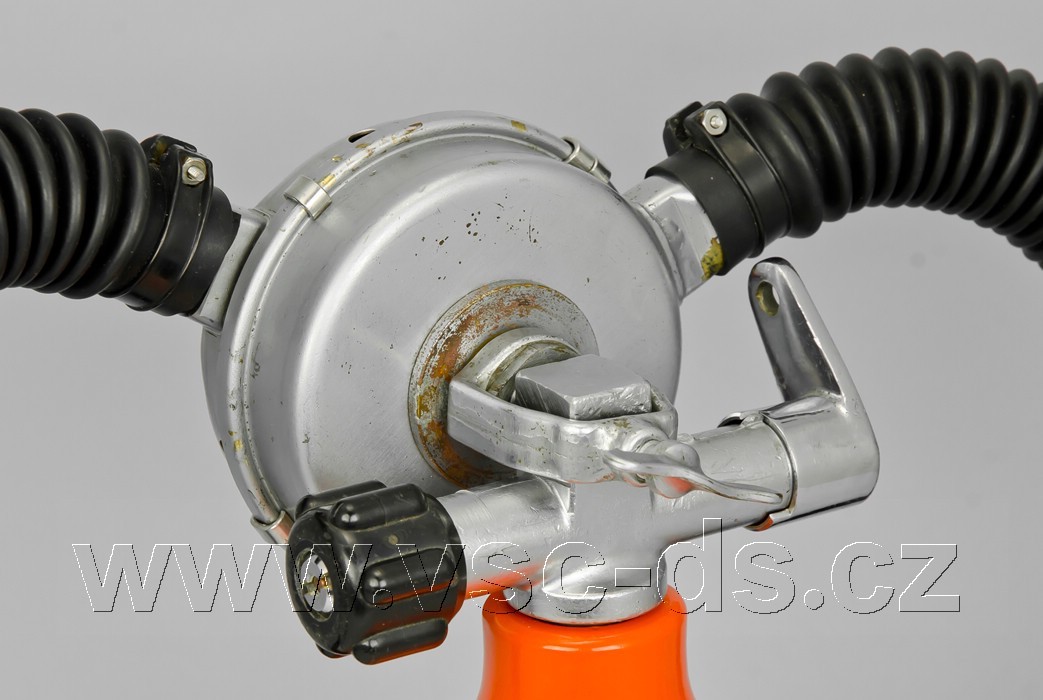

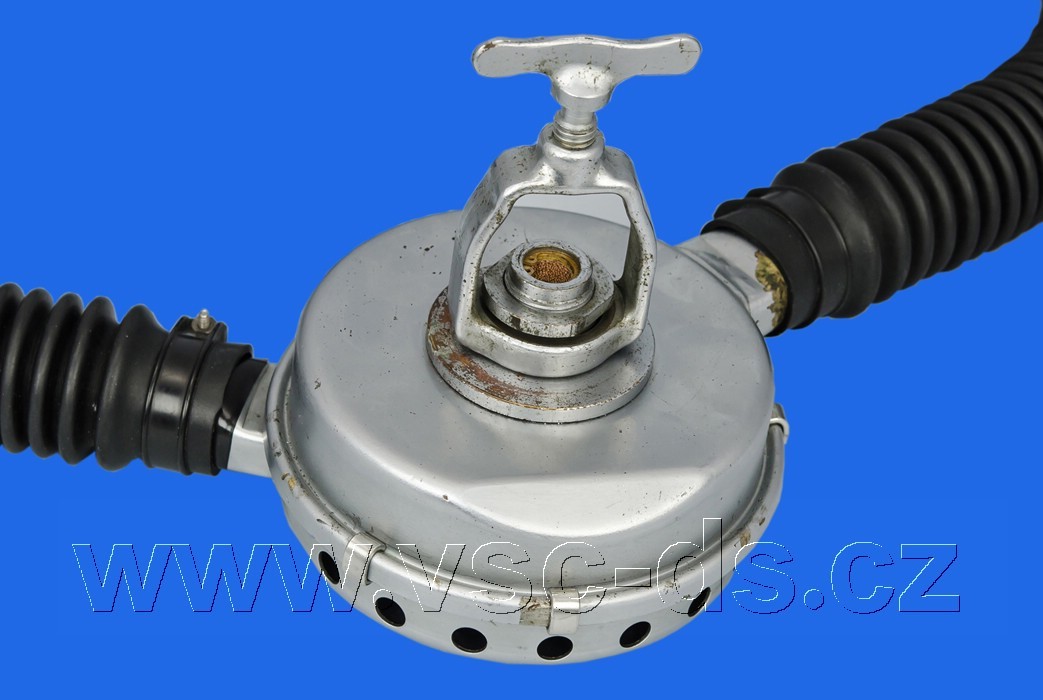

Připojení automatiky INT k ventilu láhve.

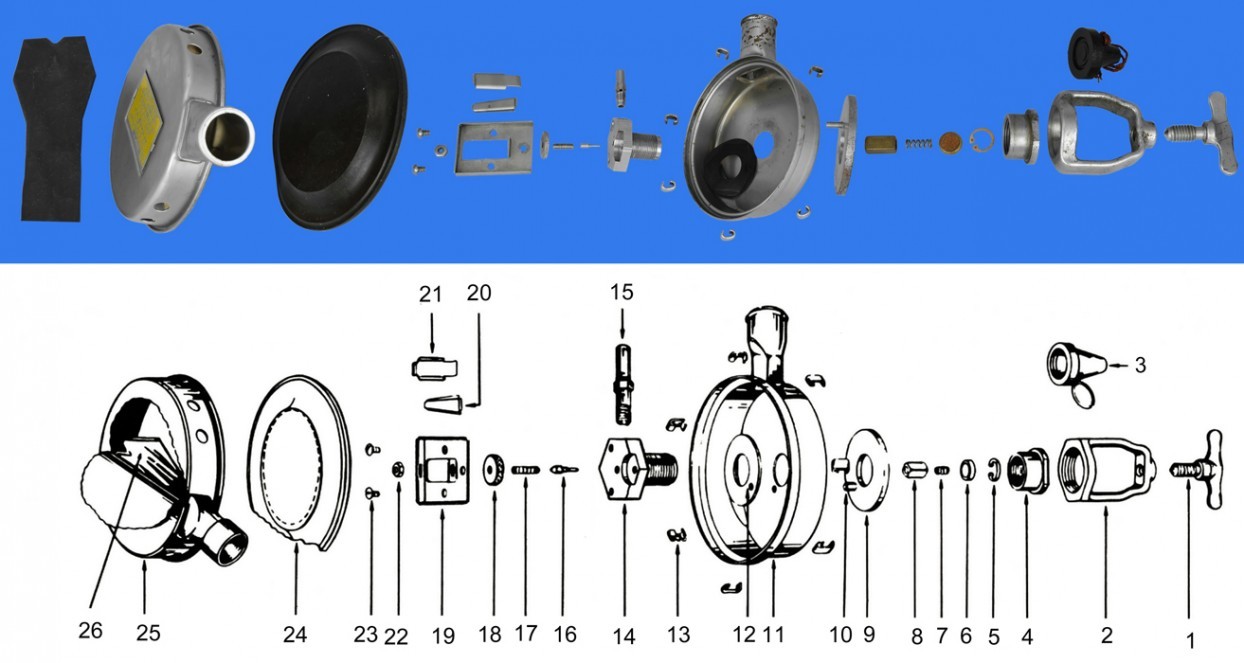

Schéma ukazuje rozloženou automatiku s orientací jednotlivých částí.

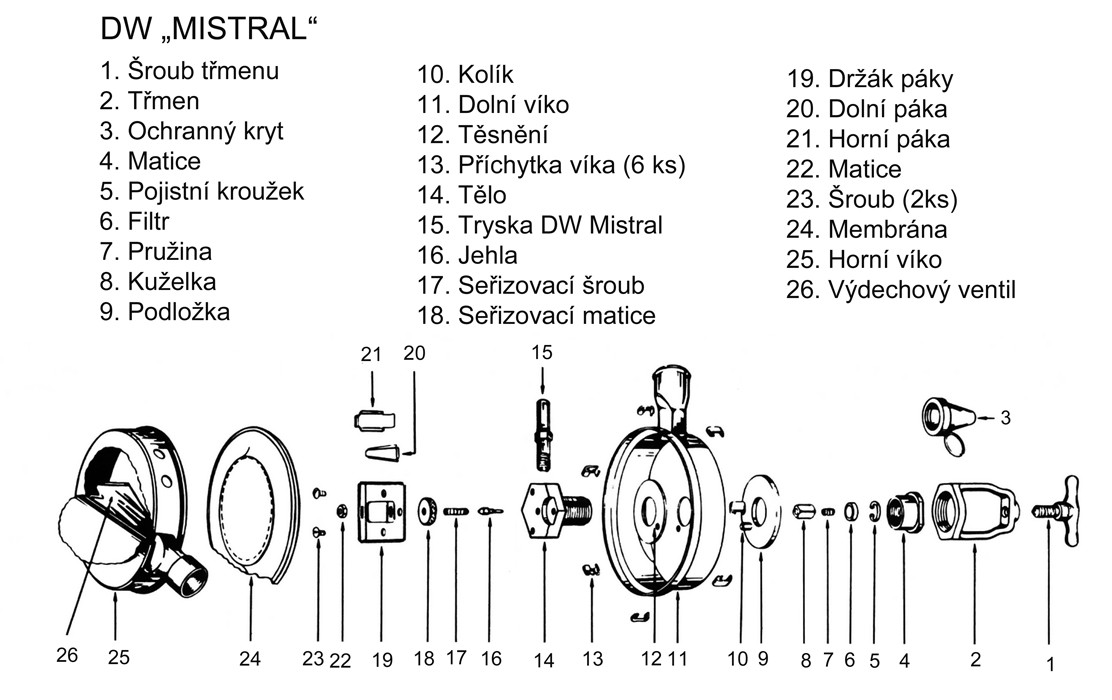

Schéma automatiky a českým popisem její jednotlivých dílů.
Zdroj:
Basic Scuba od Freda M. Robertse, druhá edice 1963
