Kaiman

Potápěčská automatika Kaiman.
Kategorie:
Dvouhadicové automatiky
Výrobce:
ZMP Gdaňsk
Země původu:
Polsko
Rok výroby:
1978
Výrobní číslo:
22778
Vintage Single Stage Double Hose Scuba Regulator Kaiman

Potápěčská automatika Kaiman (R7) byla vyráběna v letech 1969 – 1978 v závodech přesného strojírenství v Gdaňsku (Zakłady mechaniki precyzyjnej, Gdaňsk). Konstruktérem automatiky byl Ing. Leszek Suchy.

Automatika  Kaiman je jednostupňová dvouhadicová automatika s vyváženým systémem regulace tlaku. Koncovky na obou víkách jsou hladké, průměru 26 mm (hadice se nasazují přímo na koncovky). Automatika byla součástí potápěčských přístrojů typu P-22 (2x8 l).

Technické parametry

Typ redukčního ventilu:   vyvážený, s otevíráním po proudu vzduchu, s nastavitelnou Venturiho tryskou
Provozní tlak: 150 barů
Průměr membrány: 118,2 mm
Výdechový ventil: kachní zobák
Připojení k ventilu láhve:  DIN G5/8"
Rozměry automatiky (bez hadic):  158x75 mm
Hmotnost automatiky (bez hadic):  650 g
Délka hadic: 450 mm
Vnitřní průměr koncovky hadice: 24 mm
Náustek: lisovaný pryžový se zpětnými ventily
Maximální hloubka: 40 m

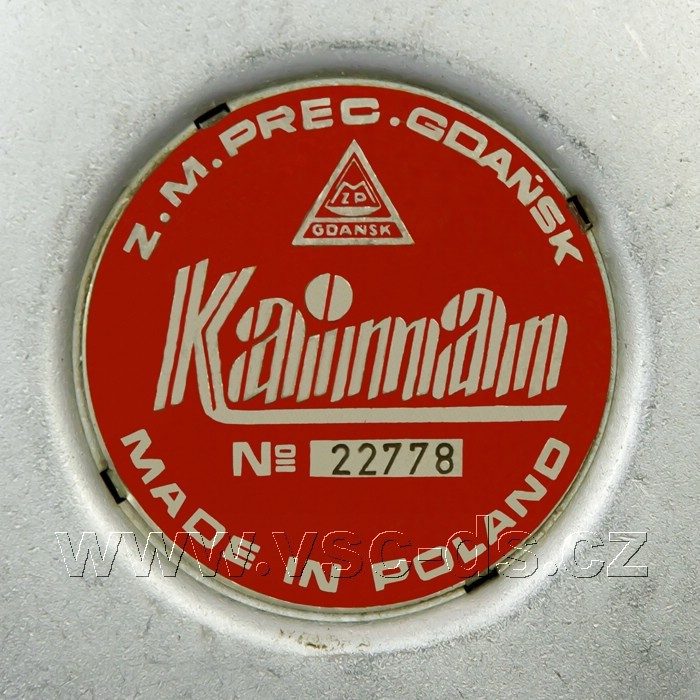

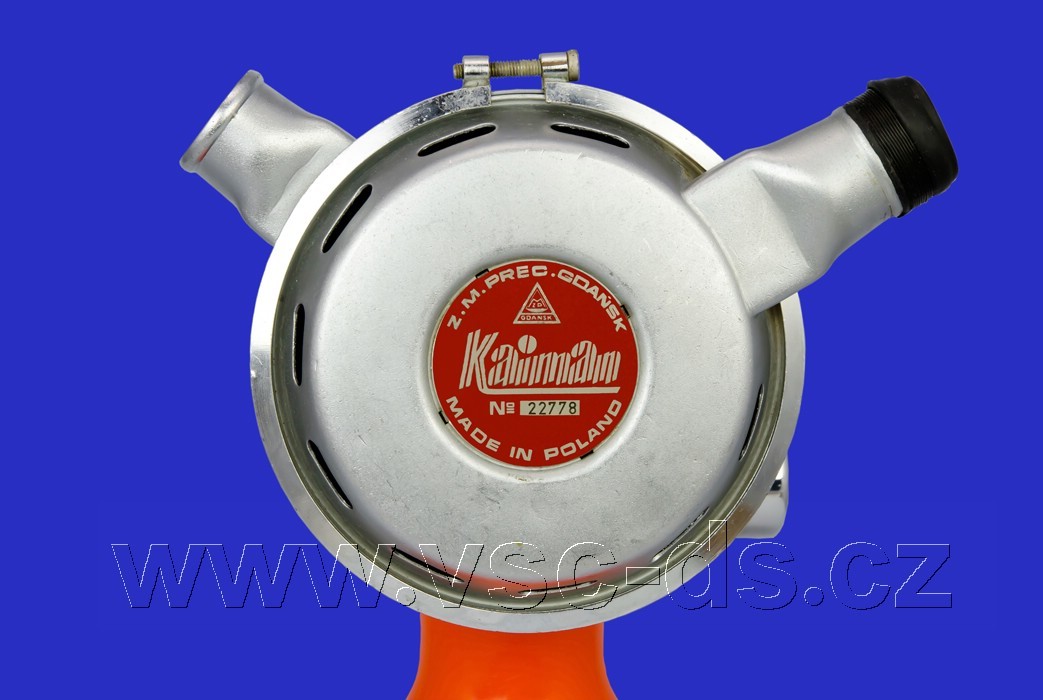

Štítek na předním víku s logem výrobního závodu a výrobním číslem automatiky Kaiman.

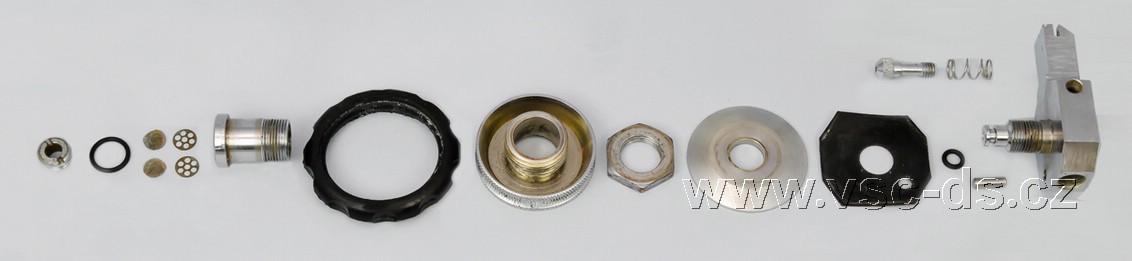

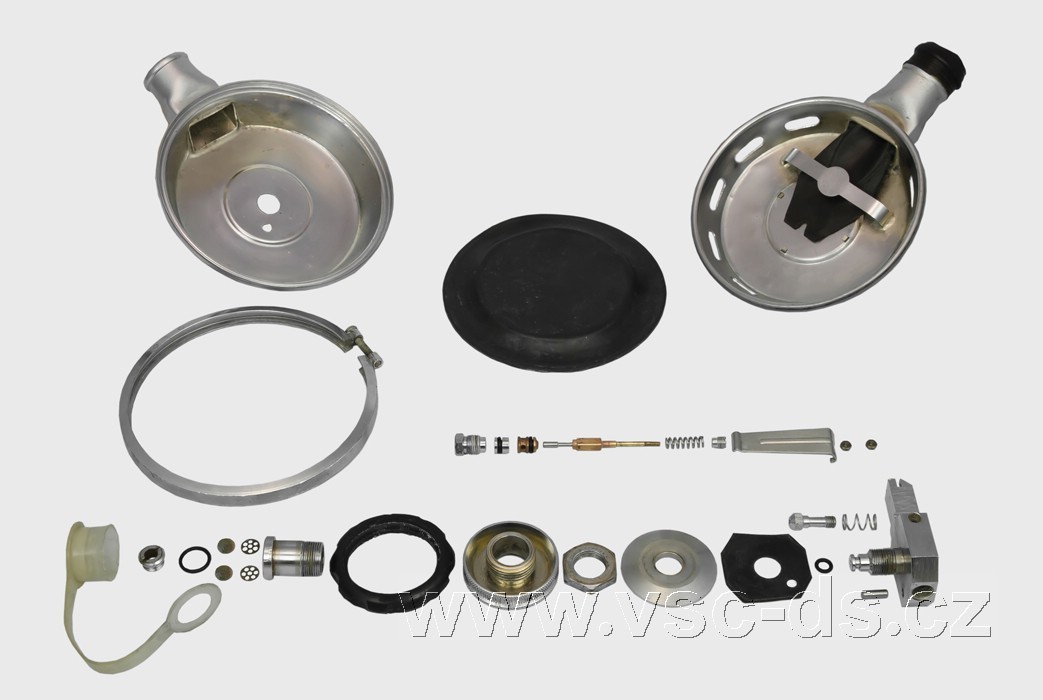

Jednotlivé díly rozložené automatiky automatiky Kaiman.
Jednotlivé díly rozložené automatiky automatiky Kaiman.

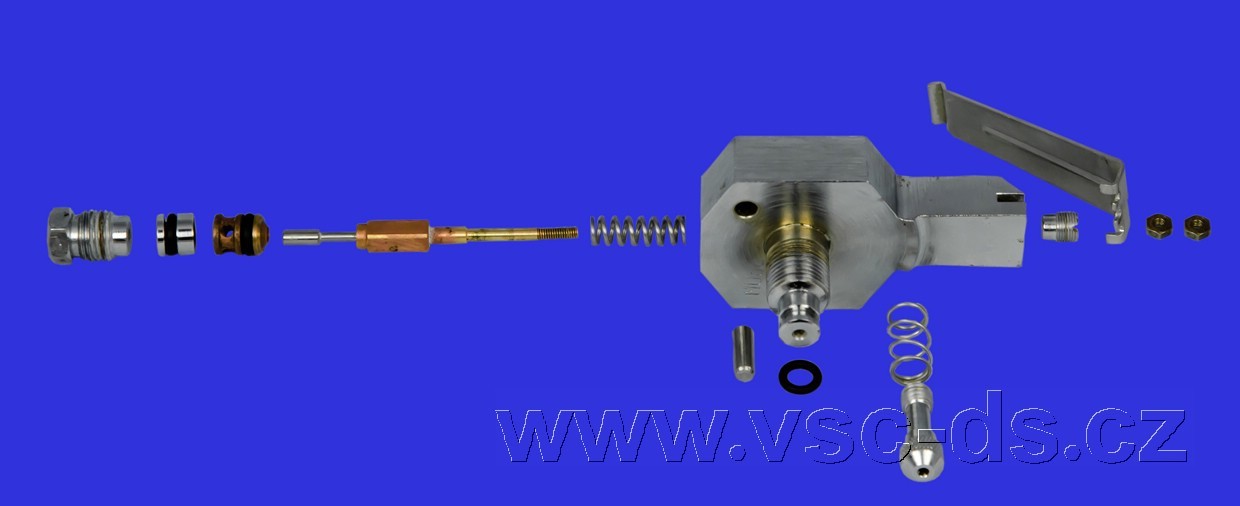

Jednotlivé díly redukčního ventilu automatiky Kaiman.
Jednotlivé díly redukčního ventilu automatiky Kaiman.

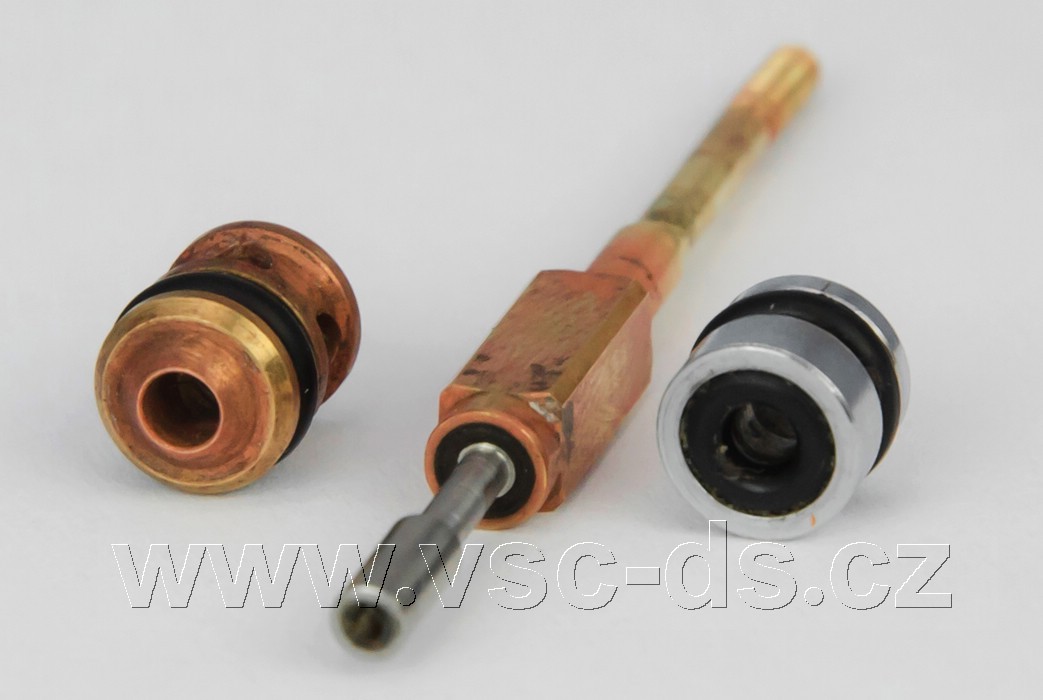

Detailní pohled na díly regulačního ventilu, zleva: sedlo, kuželka s pístem a vyvažovací vložka.
Kompletní segment vyváženého ventilu automatiky zleva: vyvažovací vložka, sedlo, kuželka s pístem, pružina, regulační šroub a matice M 2,5.

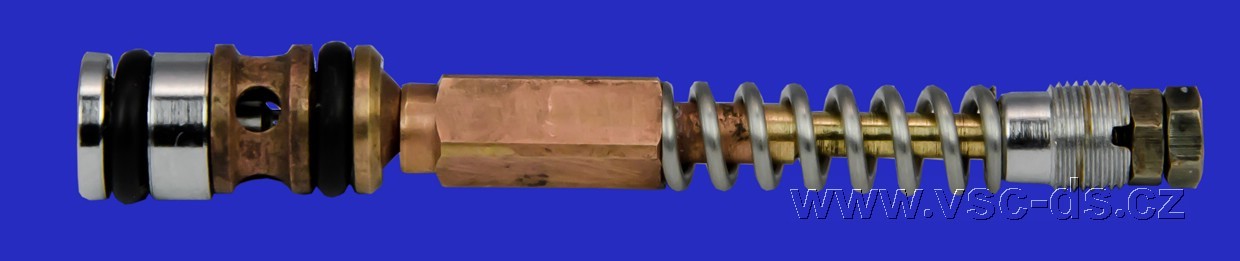

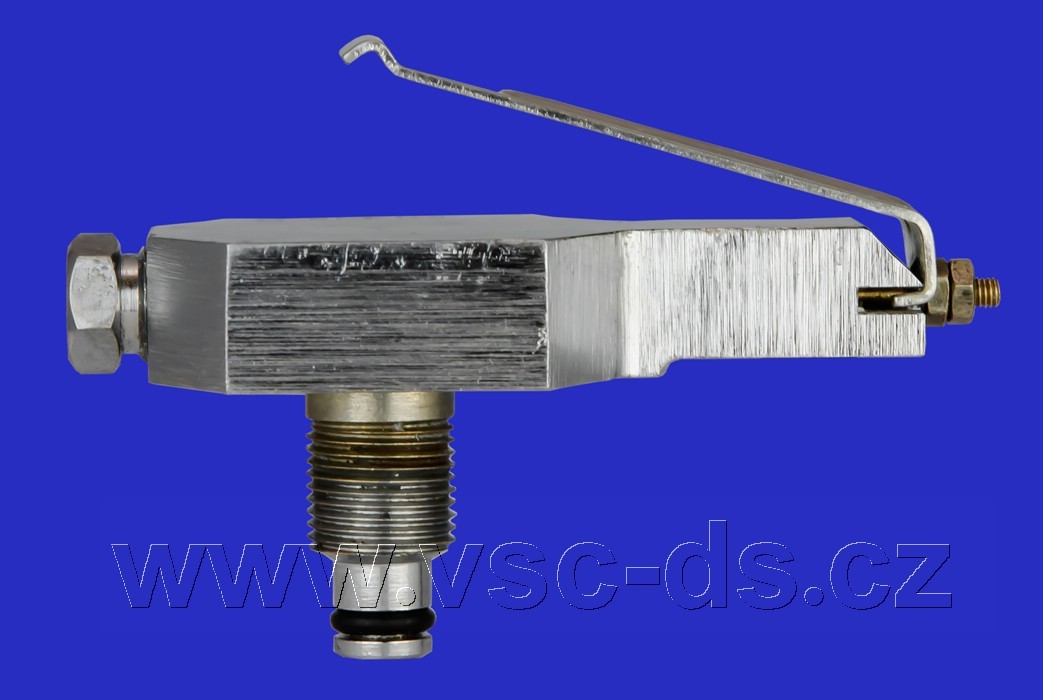

Sestavený regulační ventil automatiky Kaiman.

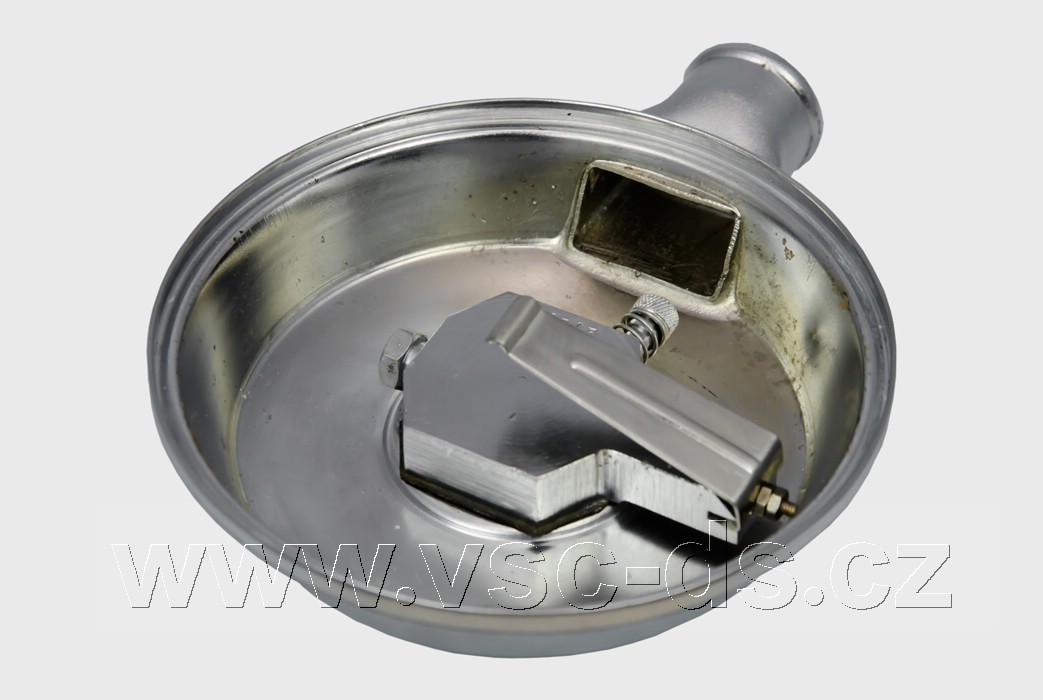

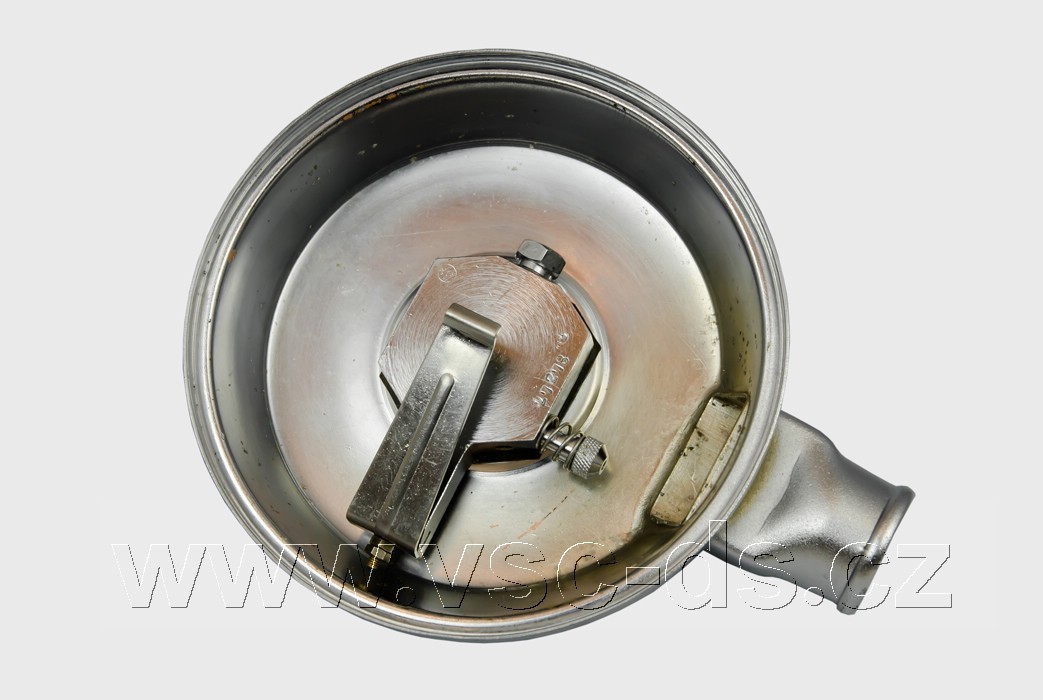

Vnitřek dolního víka s regulačním ventilem automatiky Kaiman.
Vnitřek dolního víka s regulačním ventilem automatiky Kaiman.
Vnitřek dolního víka s regulačním ventilem automatiky Kaiman.
Potápěčská automatika Kaiman bez hadic – front.
Kompletní rozebraný pryžový náustek s ventily a trubkami pro připojení hadic.

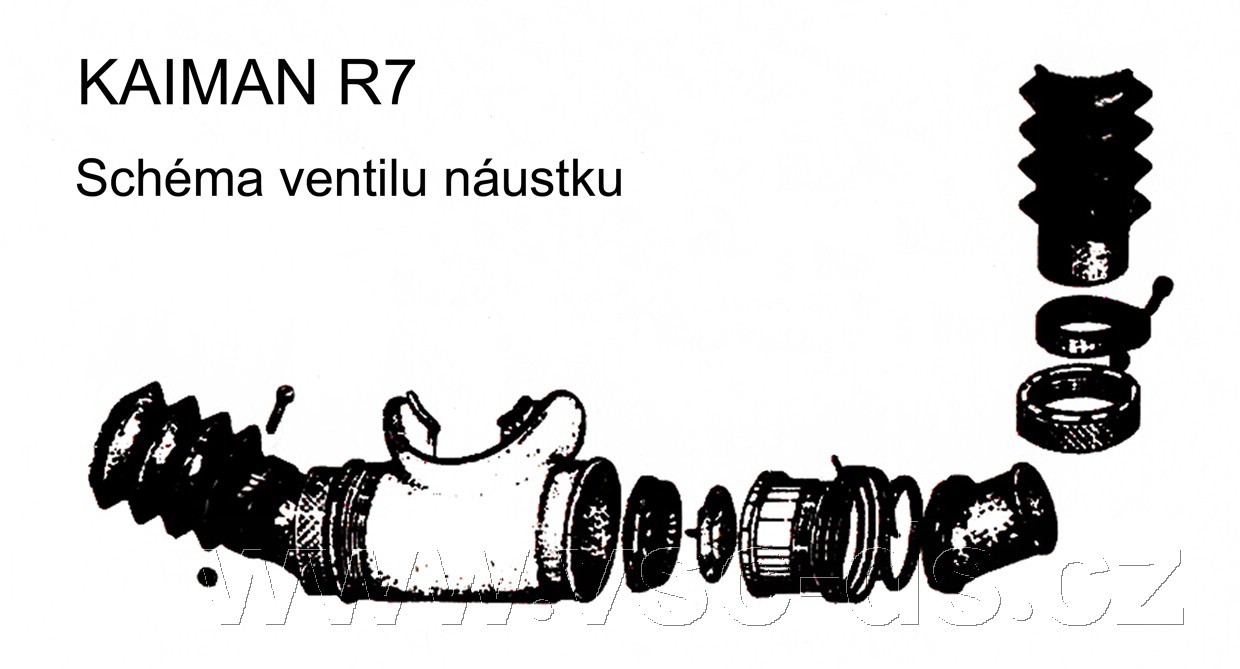

Schéma ventilu náustku do výdechové hadice s orientací jednotlivých částí.

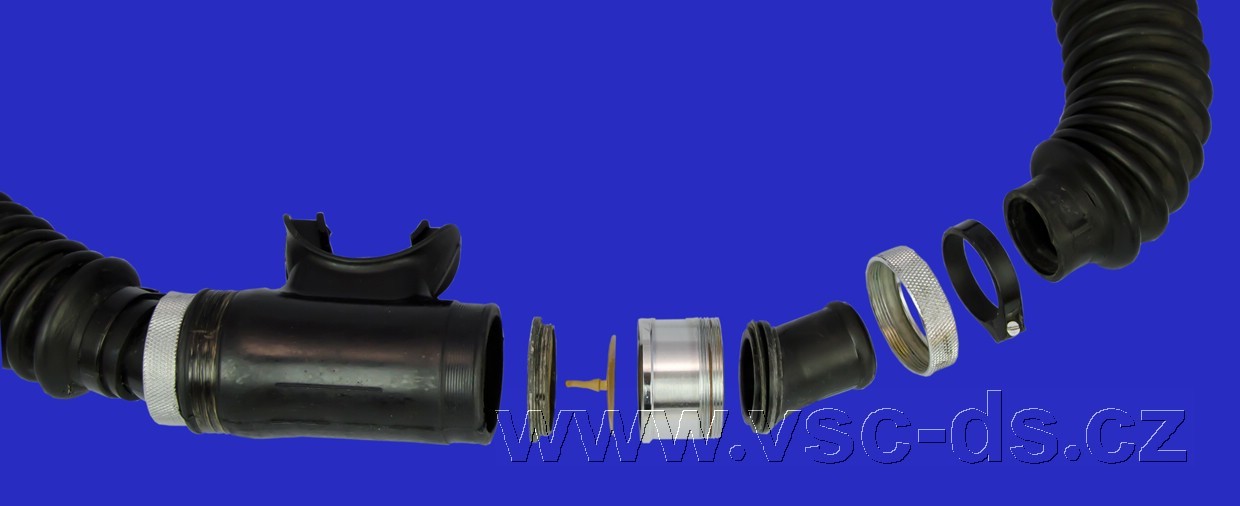

Rozebraný náustek s ventilem do výdechové hadice.

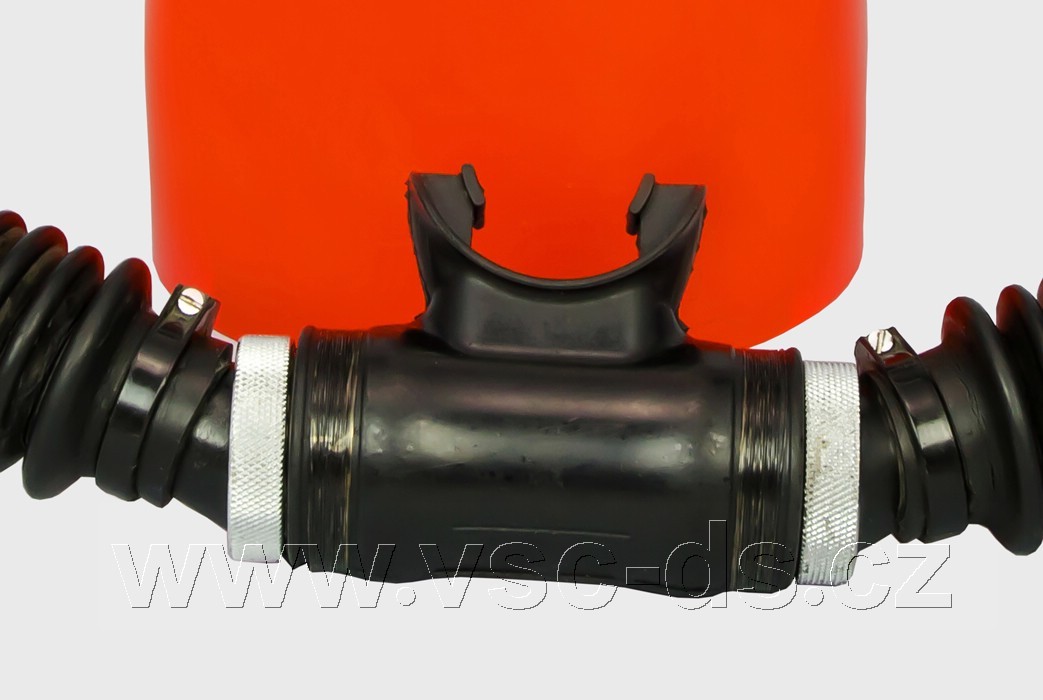

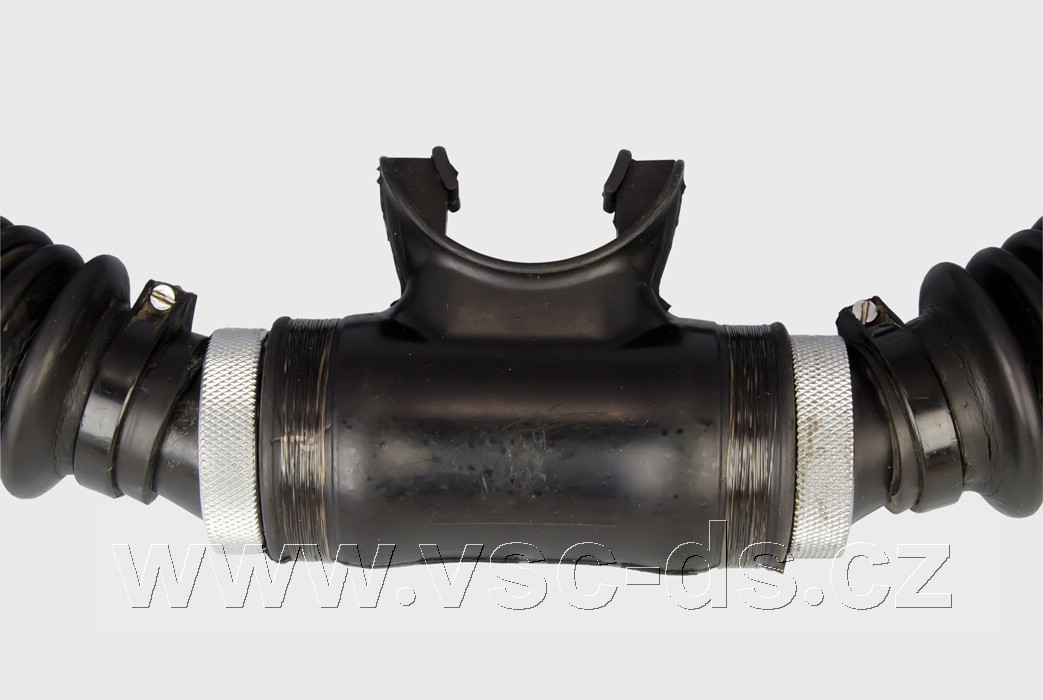

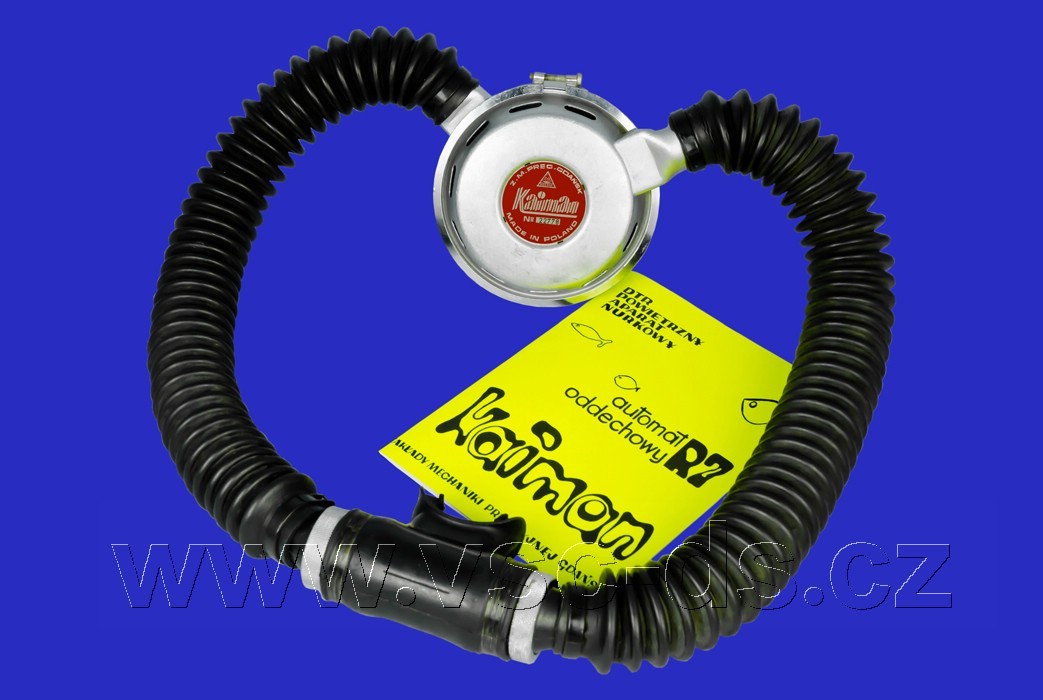

Kompletní náustek automatiky Kaiman.
Kompletní náustek automatiky Kaiman.

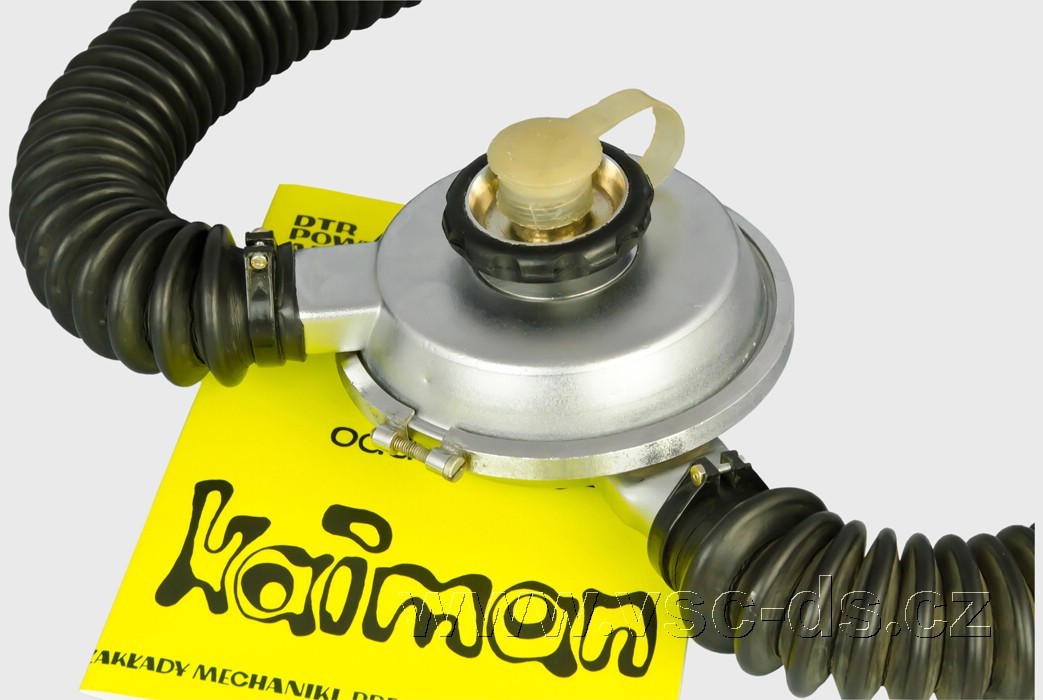

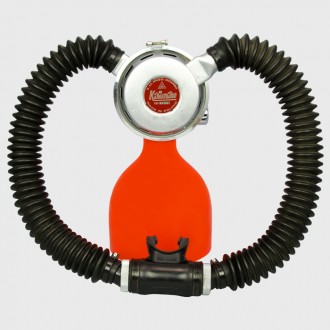

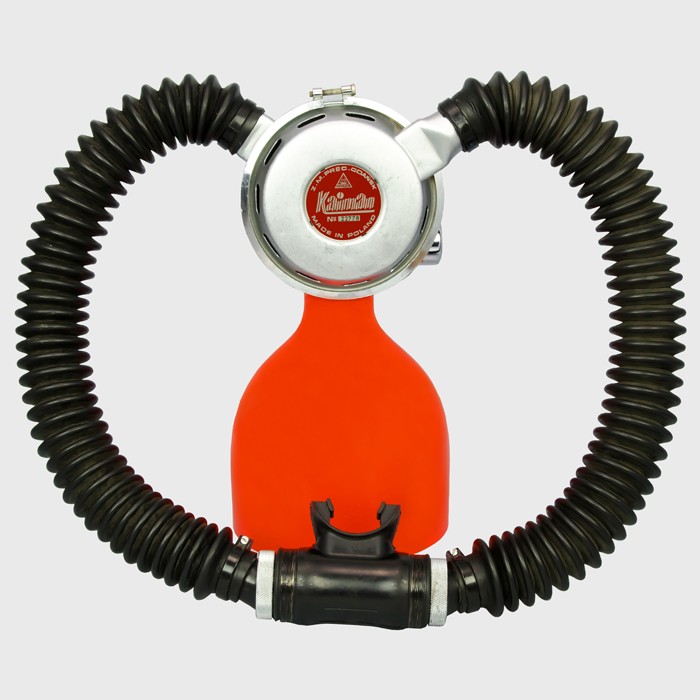

Potápěčská automatika Kaiman – front.
Potápěčská automatika Kaiman – back.

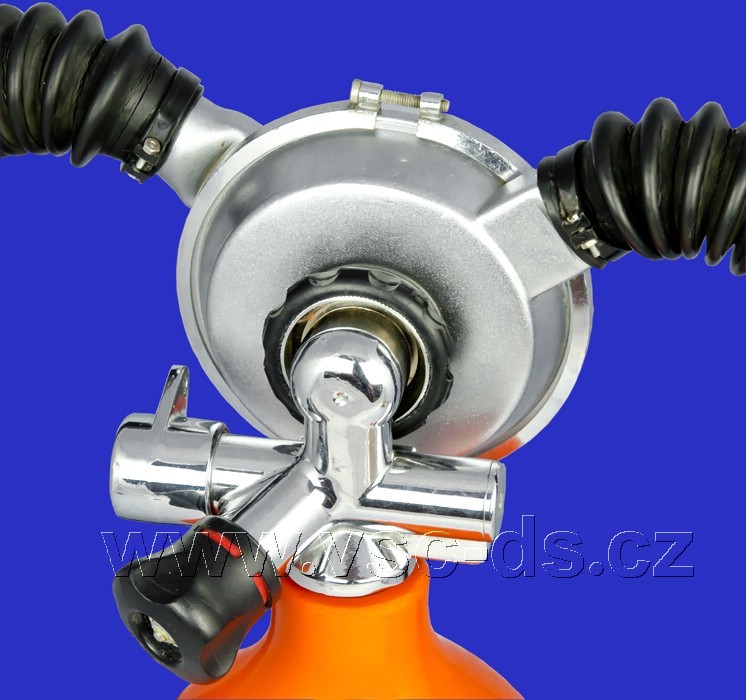

Připojení automatiky k ventilu láhve.

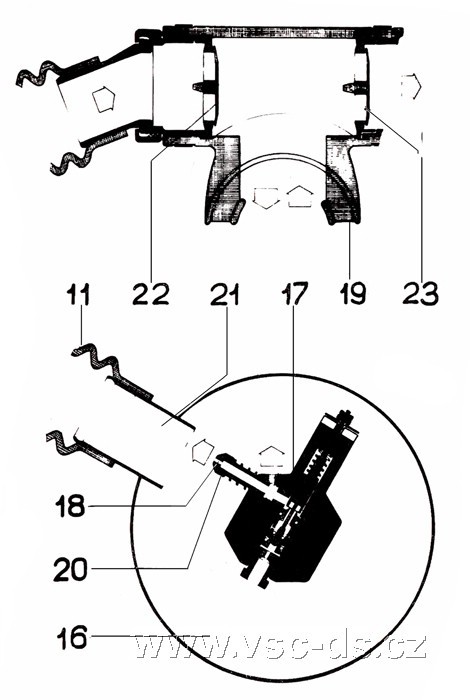

Nahoře: Schéma činnosti ventilů v řezu. Dole: Regulační ventil v řezu.
Schéma rozložené automatiky Kaiman s orientací jednotlivých částí.

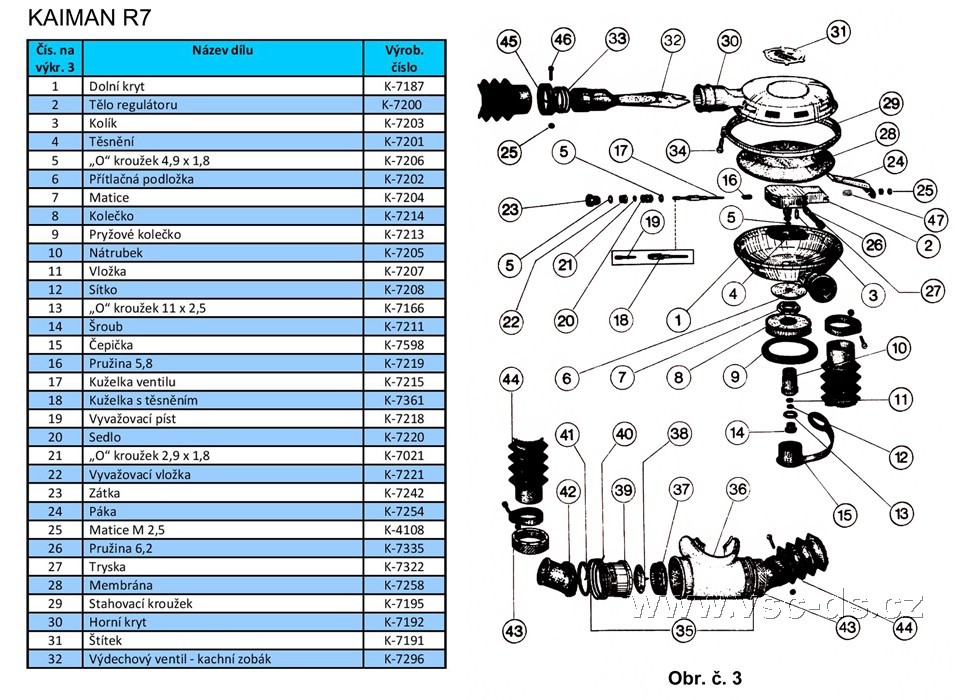

Schéma rozložené automatiky Kaiman s popisem jednotlivých dílů v češtině - 1 část.

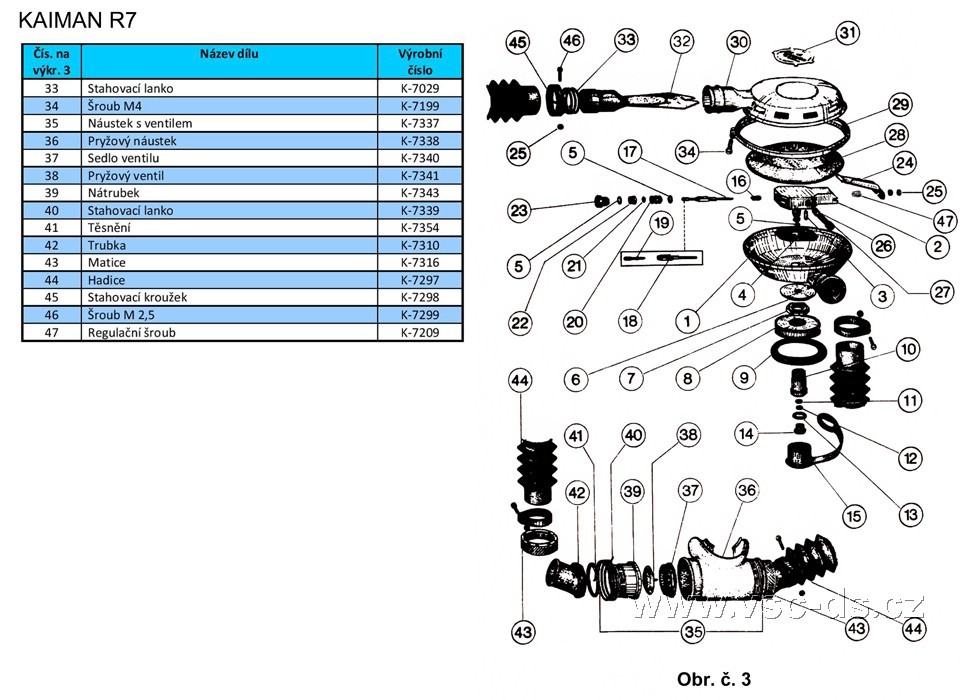

Schéma rozložené automatiky Kaiman s popisem jednotlivých dílů v češtině - 2 část.

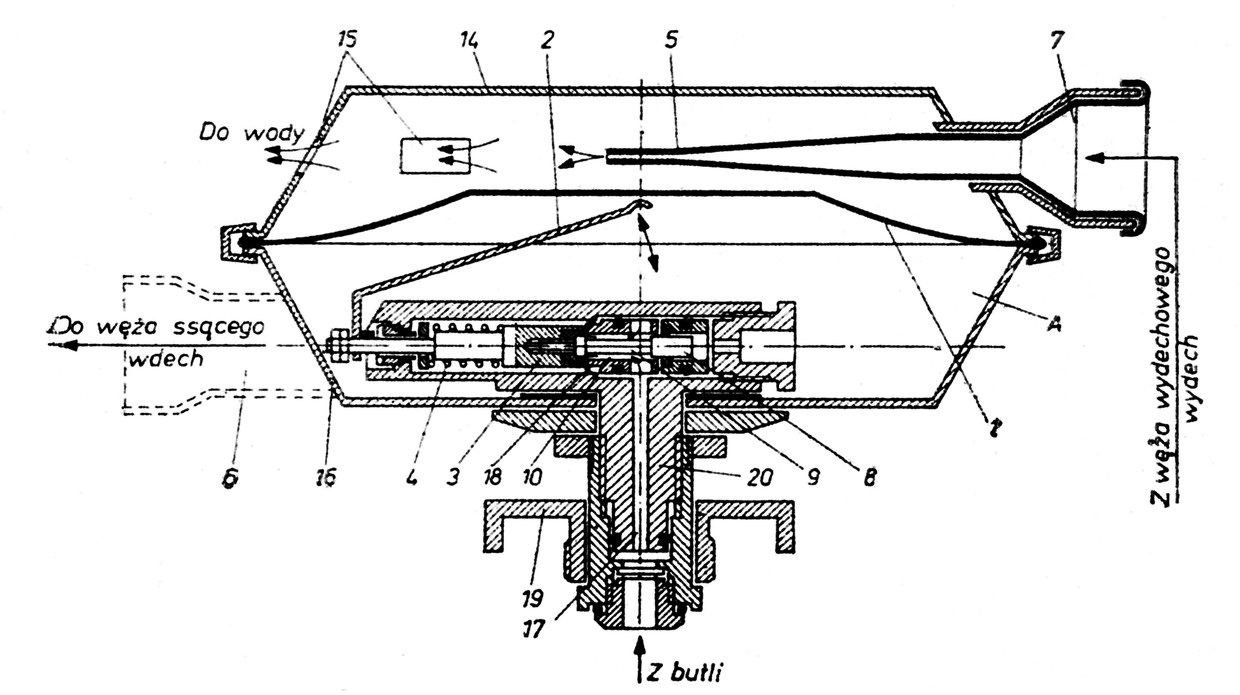

Schéma automatiky Kaiman v řezu.

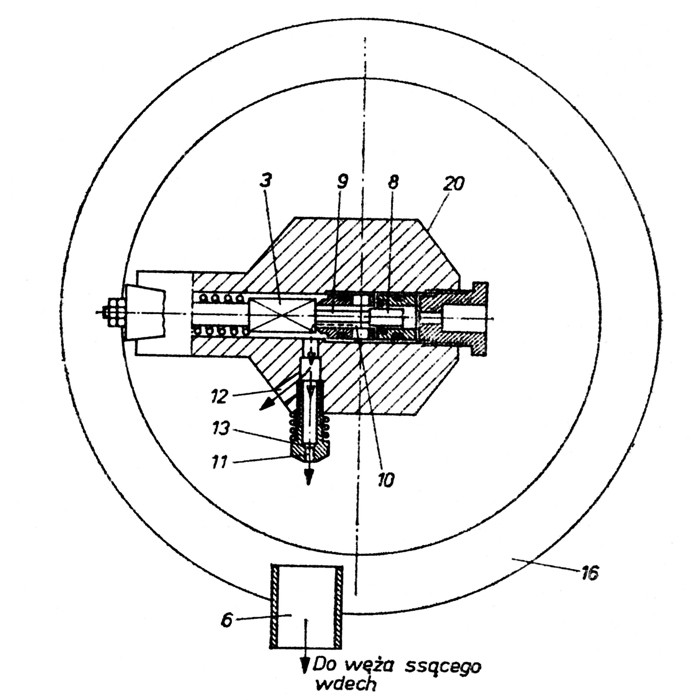

Schéma regulačního ventilu automatiky Kaiman v řezu.

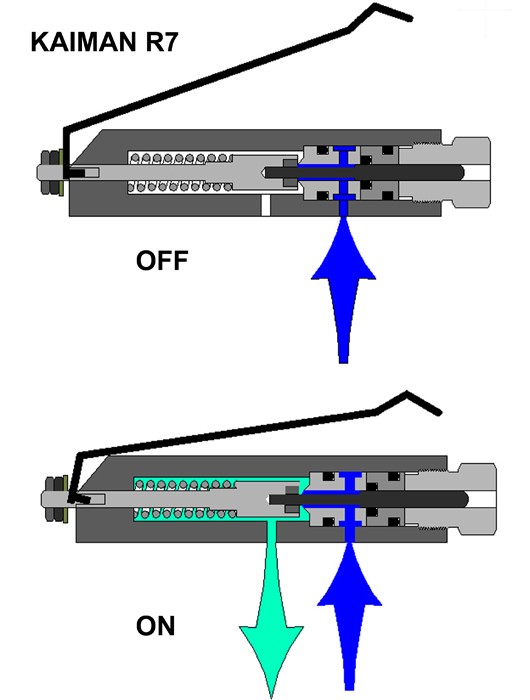

Schéma činnosti vyváženého regulačního ventilu automatiky Kaiman. Autor: Miroslav Lukáš
Schéma proudění vzduchu regulačním ventilem automatiky Kaiman.
Zdroj:
Manuál automatiky Kaiman R7.
Przylipiak M., Torbus J.: Sprzęt i prace nurkowe. Poradnik. Wydaw. Min. Obrony Narodowej Warszawa 1981.
