Hydromat 62004 G 01

Potápěčská automatika Hydromat 62004 G 01
Země původu:
NDR
Rok výroby:
asi 1980
Výrobní číslo:
1835,
Výrobní číslo:
2857
Vintage Double Hose Scuba Regulator Hydromat 62004 G 01

Dvoustupňová dvouhadicová potápěčská automatika Hydromat 62004 G 01 byla nástupcem legendární jednostupňové dvouhadicové automatiky Medi 713. Byla produktem podniku VEB Medizintechnik Lipsko v bývalé NDR a její výroba byla zahájena v roce 1963. Jmenovaný podnik předvedl svůj nový přísrním veletrhu v Lipsku v roce 1964.

Automatika Hydromat 62004 G 01 měla na tu dobu moderní design a byla vyvinuta především pro rekreační potápění v klubech GST (obdoba našeho Svazarmu). Používala se též v oblasti profesionálního potápění, v hasičských záchranných sborech, v ozbrojených složkách a v námořnictvu.

Automatika byla součástí potápěčského přístroje dodávaného v základní řadě ve třech verzích:

  • potápěčský přístroj se 7-litrovou láhví s označením Hydromat - 62027 (TB 01)
  • potápěčský přístroj se dvěma 7-litrovými láhvemi s označením Hydromat - 62028 (TB 02)
  • potápěčský přístroj se třemi 7-litrovými láhvemi s označením Hydromat - 62029 (TB 03).Přístroj měl v armatuře zabudovanou rezervou a vývod na hadici s manometrem. Nejvíce byla používána ve verzi se dvěma a se třemi 7-litrovými láhvemi (viz. obrázek)
Hydromat je dvoustupňová automatika:
I. stupeň:

s otevíráním proti proudu vzduchu, membránový, nevyvážený

II. stupeň:  s otevíráním po proudu vzduchu.
LP: 4 - 6 barů
HP: 200 barů
Připojení: DIN G 5/8“.
Max. hloubka: 40 metrů

Povrchová úprava automatiky je vysoce odolná proti korozi a všechny díly jsou vyrobeny s nerezavějící oceli. Pro menší mrtvý prostor a zabránění vniknutí vody do hadic jsou v náustku vestavěny směrové ventily. Svými technickými parametry se plně vyrovnala jiným typům automatik, např. francouzskému Mistralu, nebo Royal Mistralu.

Automatika Hydromat se vyráběla ve dvou modelech. Starší model (obr. 1 schématu) byl vyráběn do roku 1980. Hlavní části novějšího modelu (obr. 2 schématu) se nelišily od modelu dřívějšího. Lišil se pouze v systému otevírání 2. stupně automatiky. V posledních sériích byla vylepšena o středotlaký výstup pro napojení na inflátor. Místo náustku bylo možno připojit celoobličejovou masku.  Výroba automatiky Hydromat byla ukončena v roce 1988.

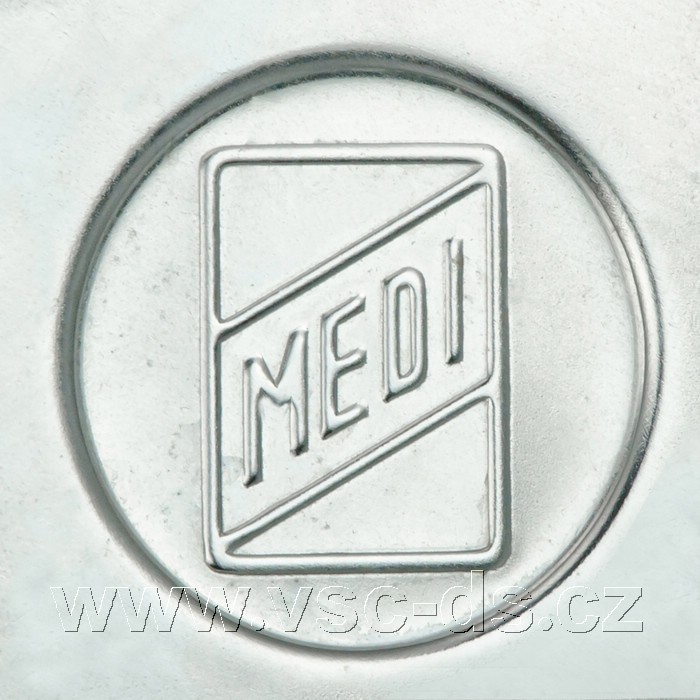

Logo firmy na horním víku automatiky Hydromat 62004 G 01

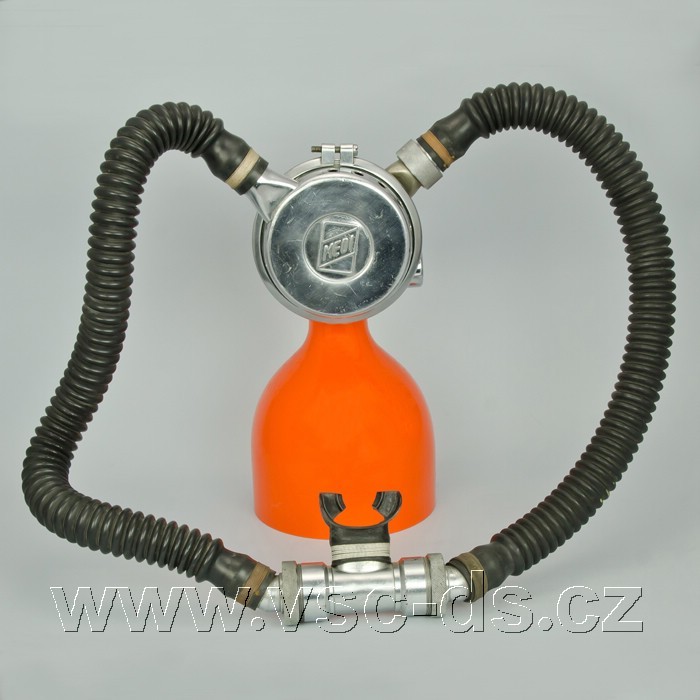

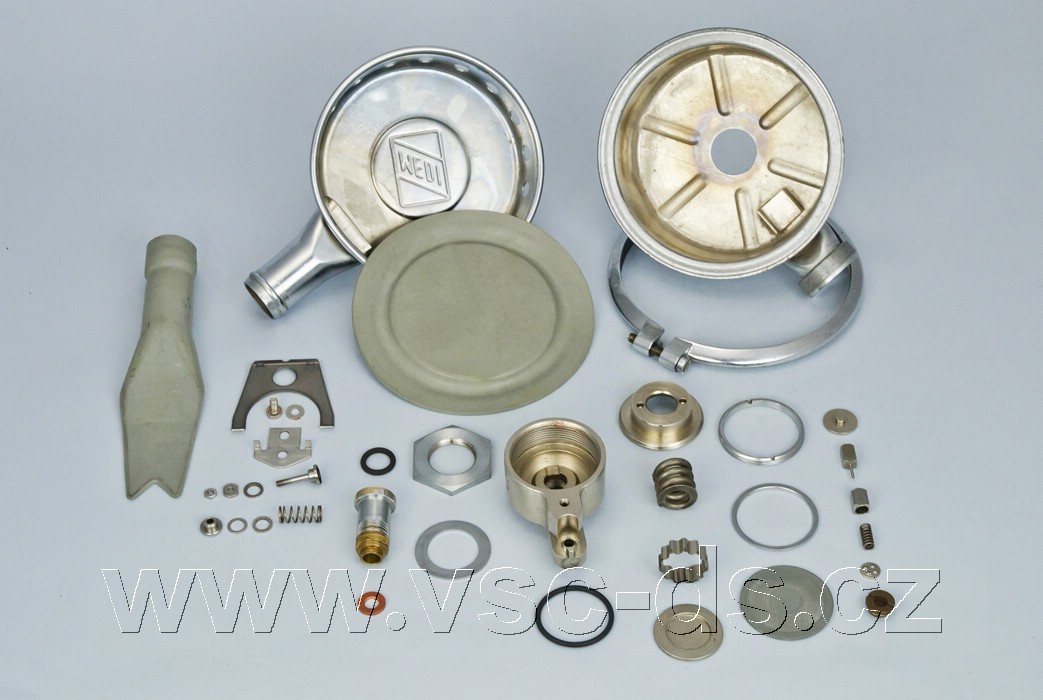

Jednotlivé části automatiky Hydromat 62004 G 01

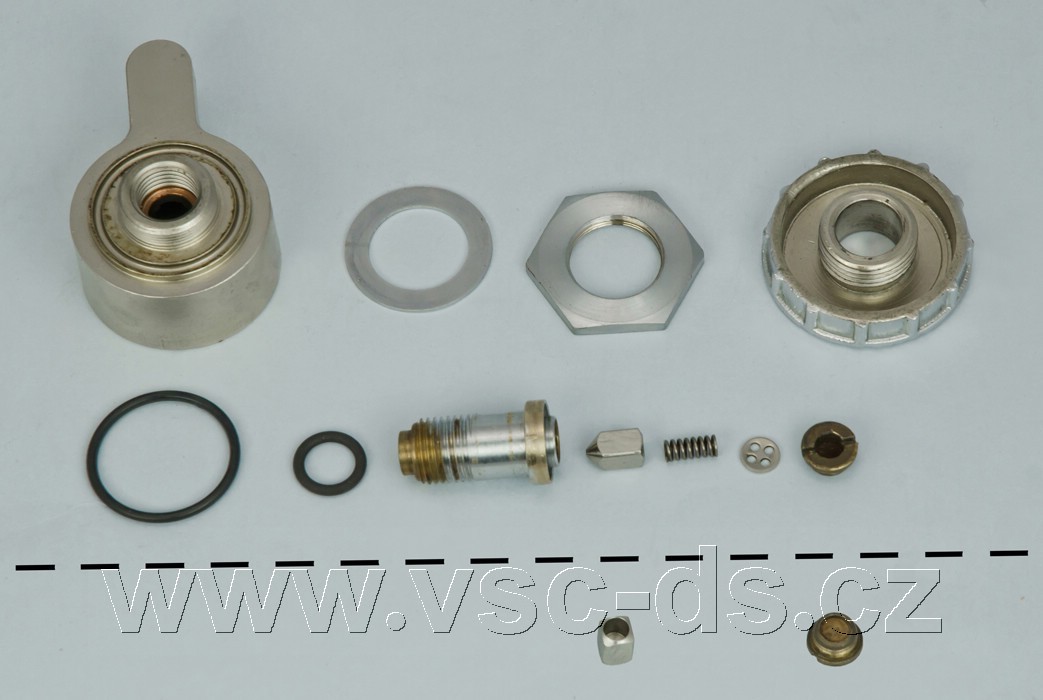

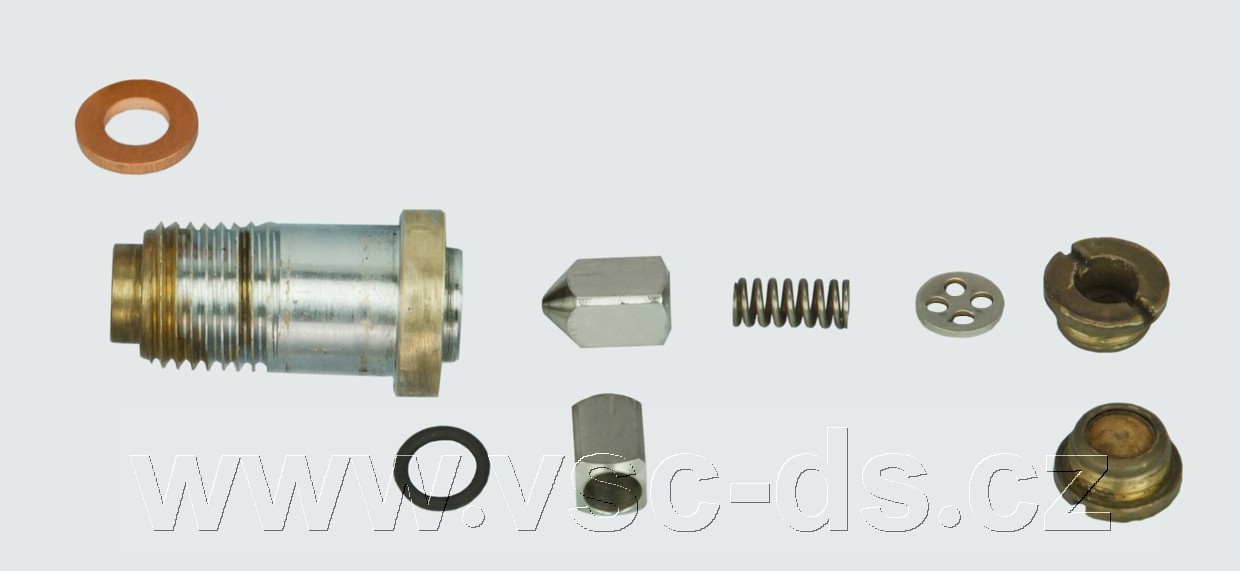

Jednotlivé díly vysokotlaké části automatiky Hydromat 62004
Jednotlivé díly vysokotlaké části automatiky Hydromat 62004

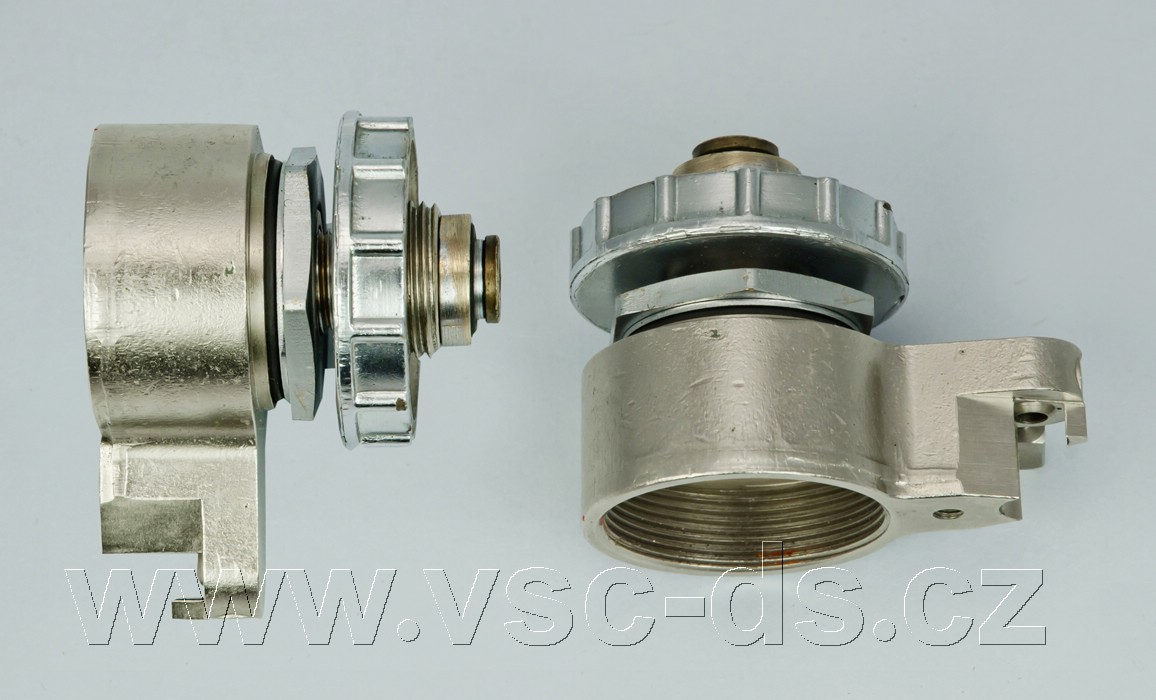

Vysokotlaká části ventilu automatiky Hydromat 62004

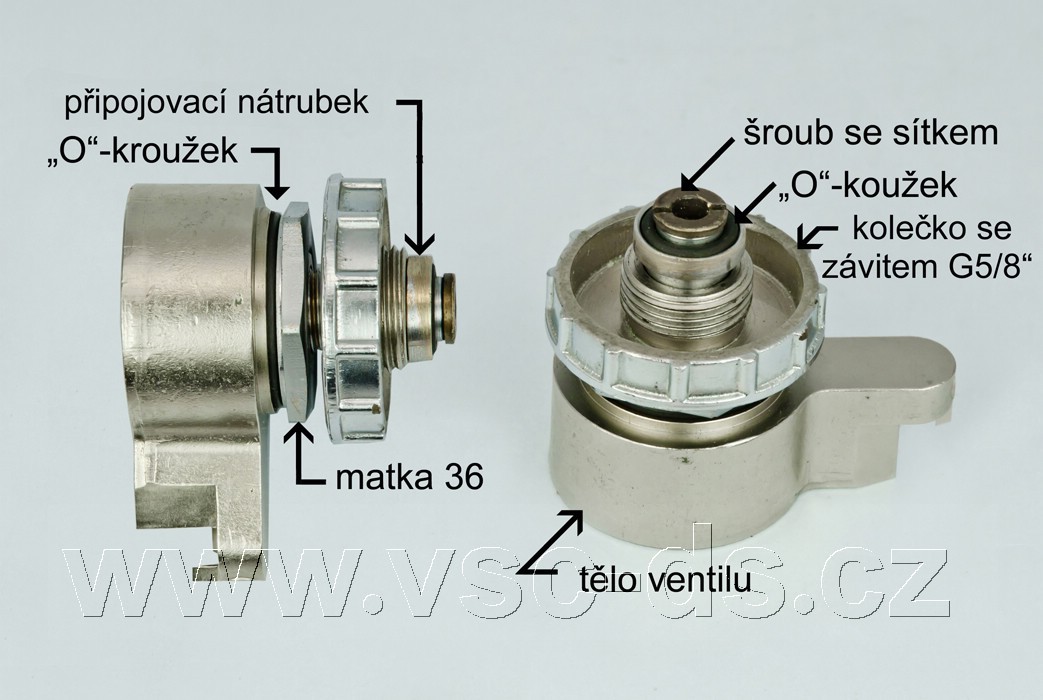

Popis ventilu automatiky Hydromat 62004

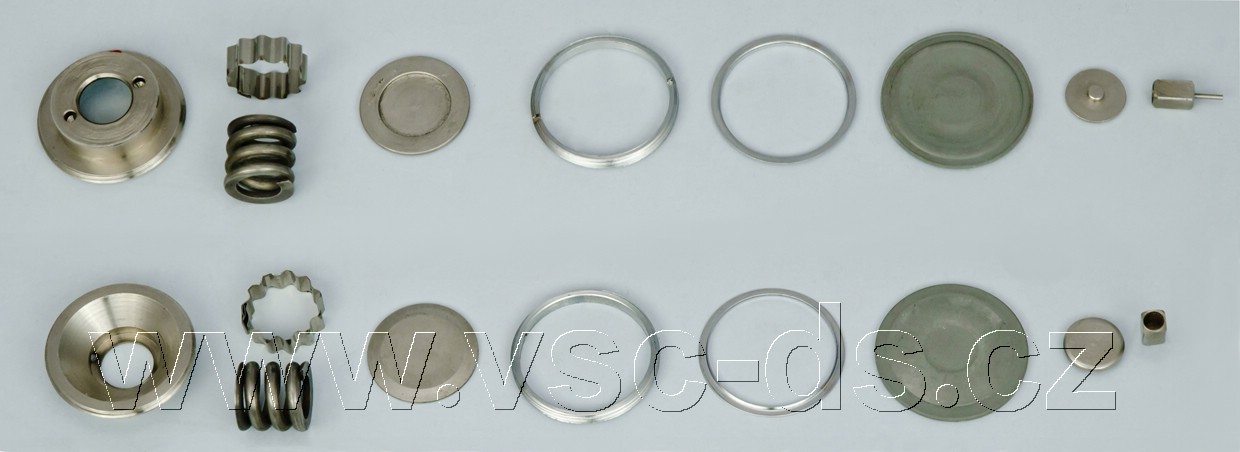

Jednotlivé díly nízkotlaké části automatiky Hydromat

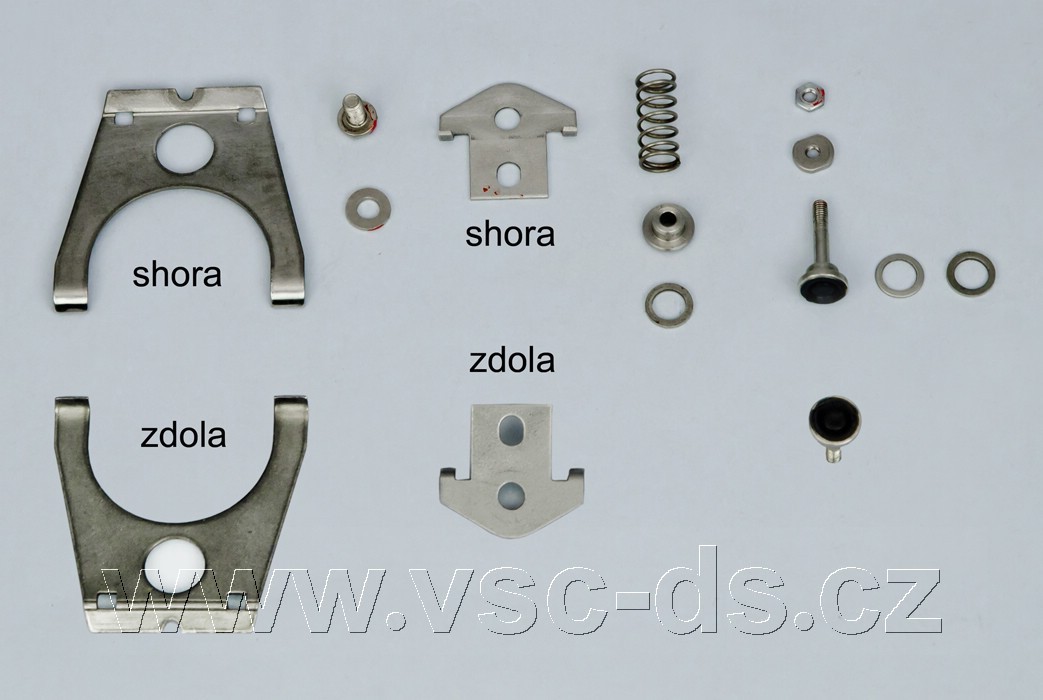

Jednotlivé díly 2. stupně automatiky Hydromat

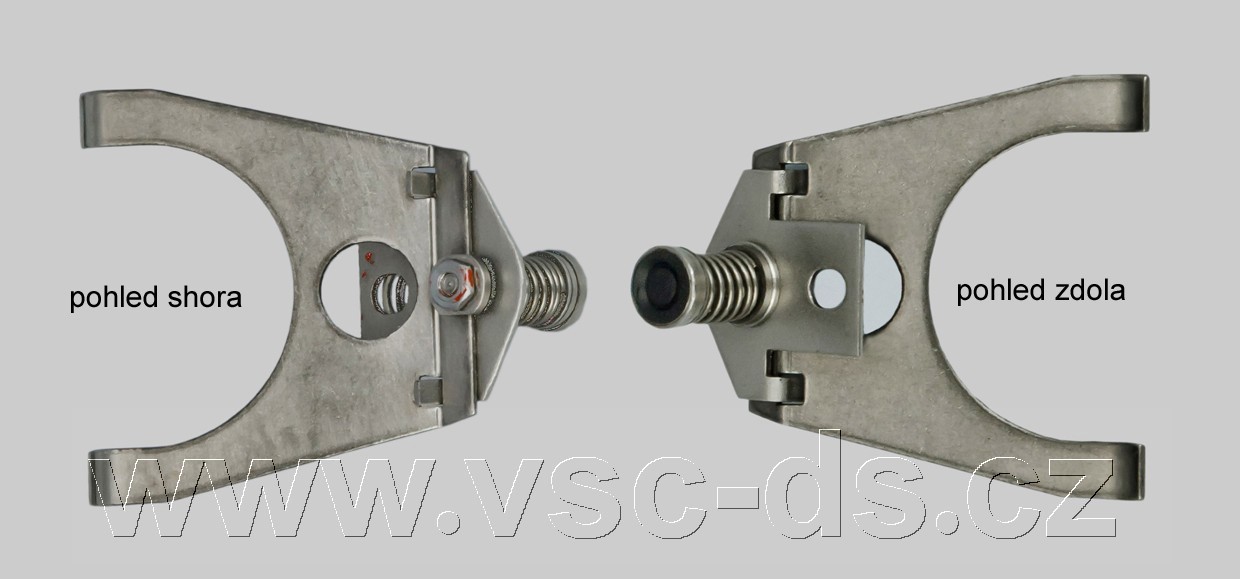

Složený pákový systém 2. stupně automatiky Hydromat

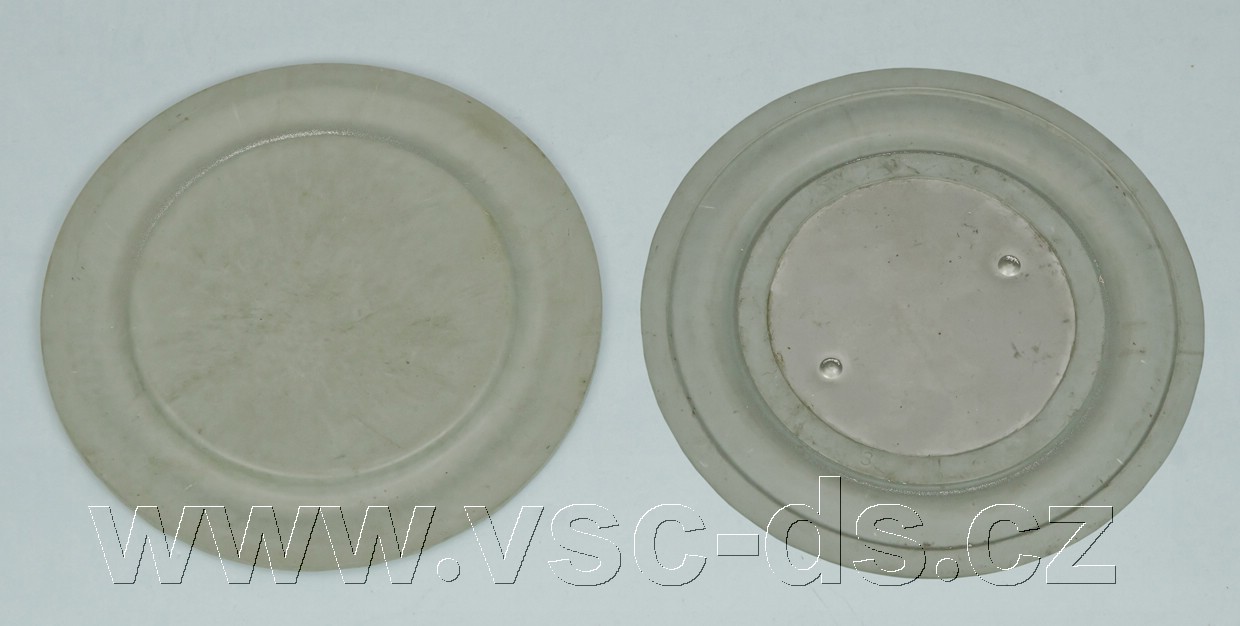

Membrána automatiky Hydromat

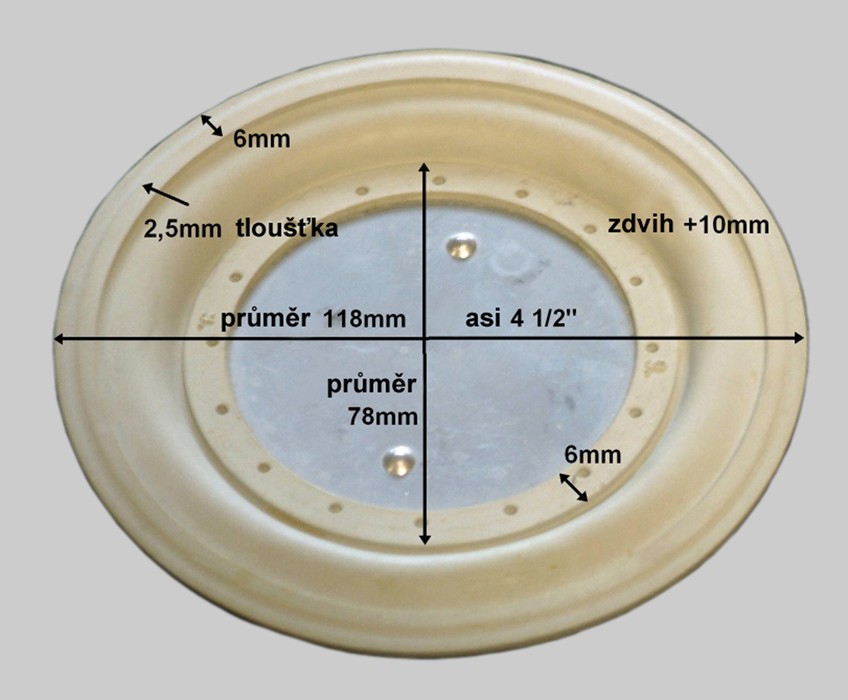

Parametry membrány  automatiky Hydromat

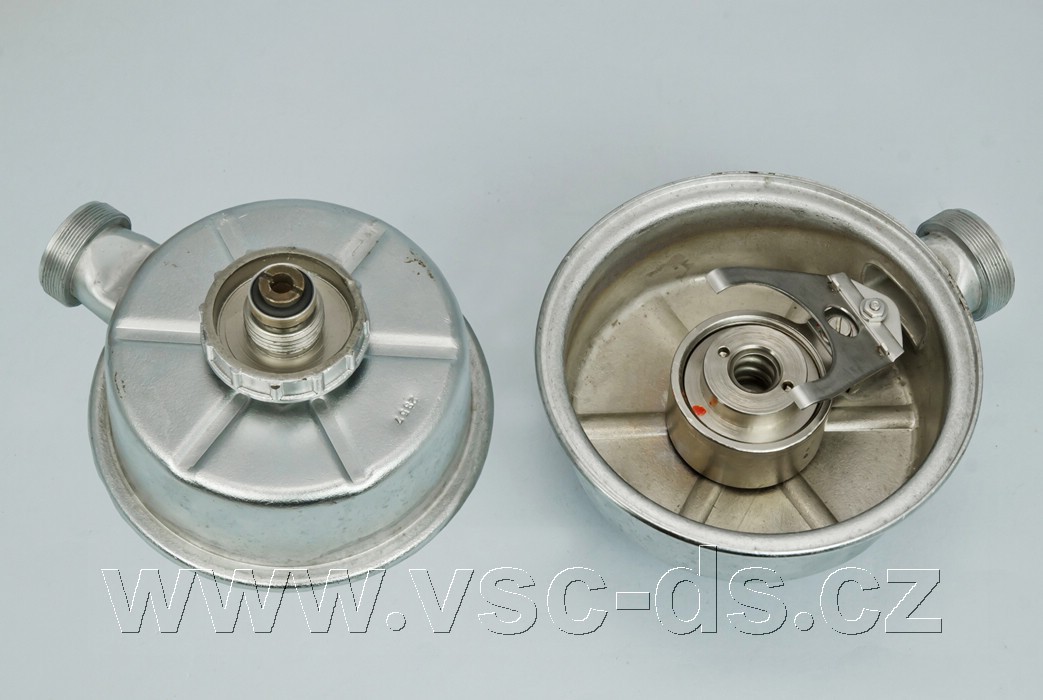

Horní a dolní víko, na dolním víku je vyraženo číslo automatiky Hydromat
Horní a dolní víko automatiky Hydromat se zabudovaným redukčním ventilem

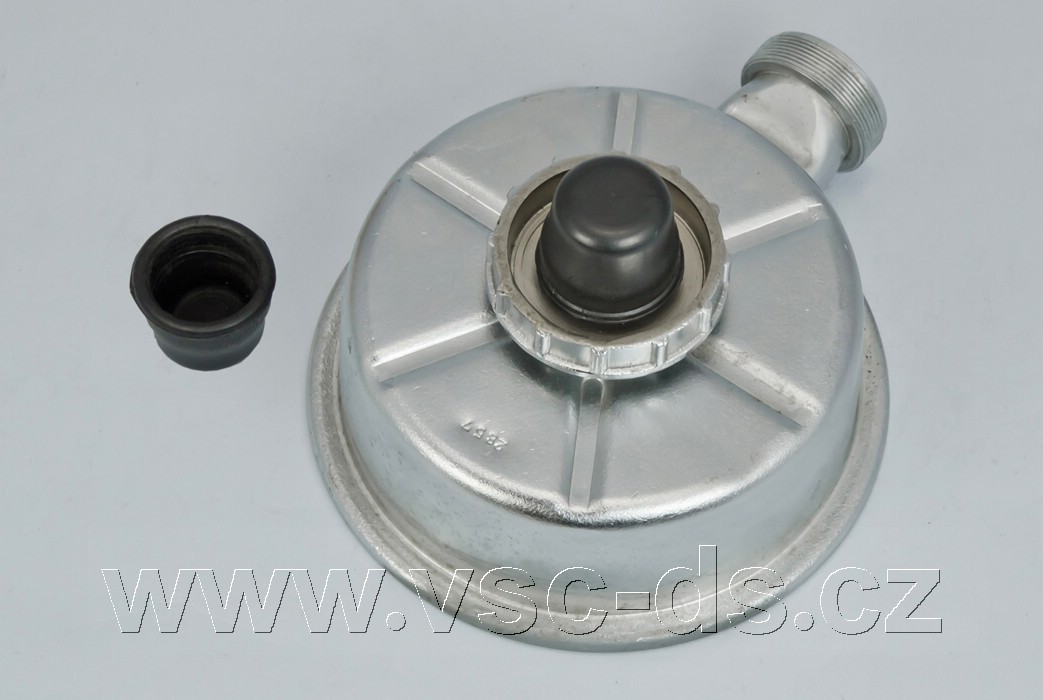

Ochranní krytka závitu G5/8“ kolečka

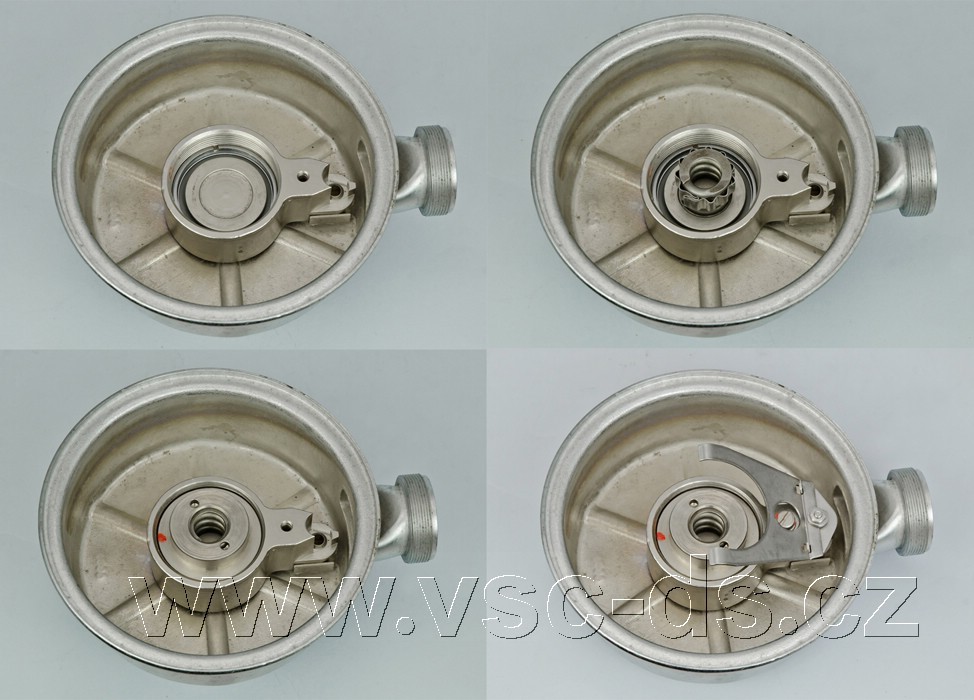

Obrázky znázorňují postup při montáži středotlaké části ventilu automatiky Hydromat

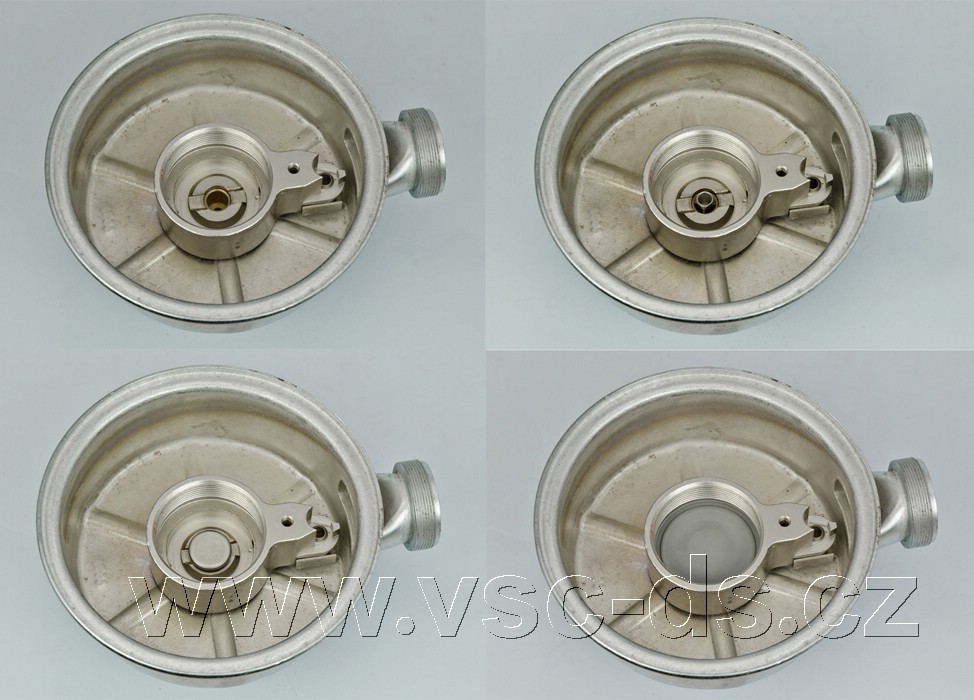

Obrázky znázorňují postup při montáži středotlaké části ventilu automatiky Hydromat
Na dolním víku je vyraženo číslo automatiky

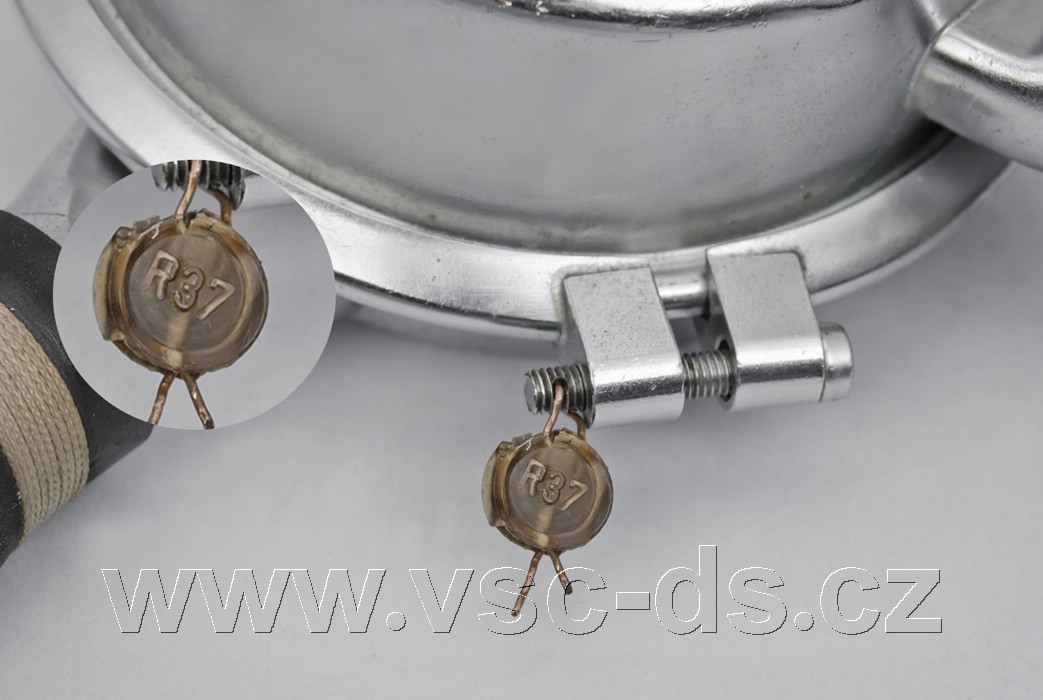

Šroub stahovací objímky je zaplombovaný revizním technikem
Vdechové a výdechové části automatiky jsou zaplombovaný revizním technikem

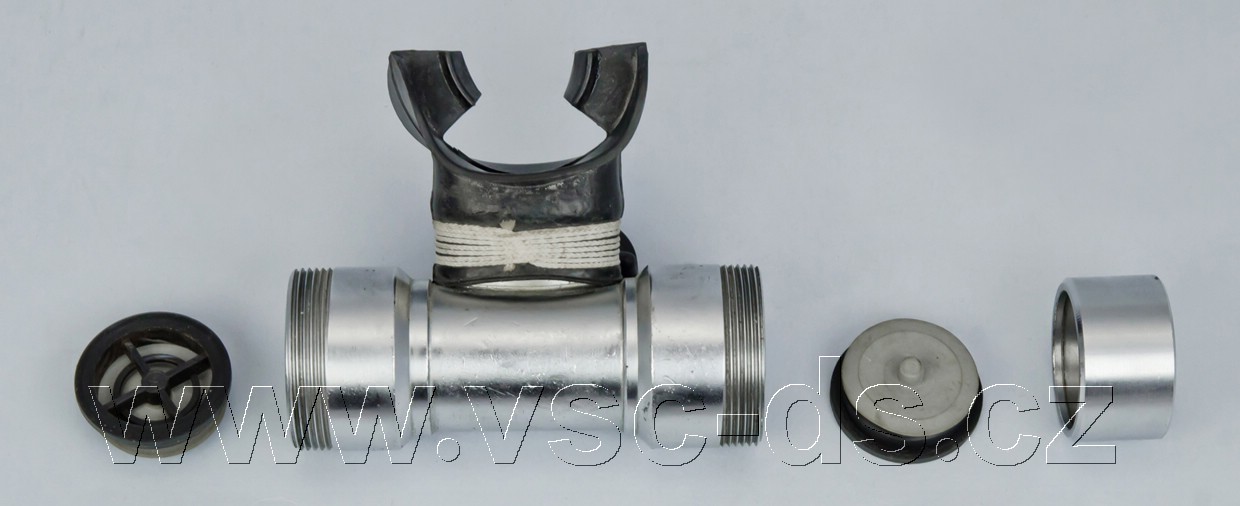

Náustek automatiky Hydromat rozložený na jednotlivé části

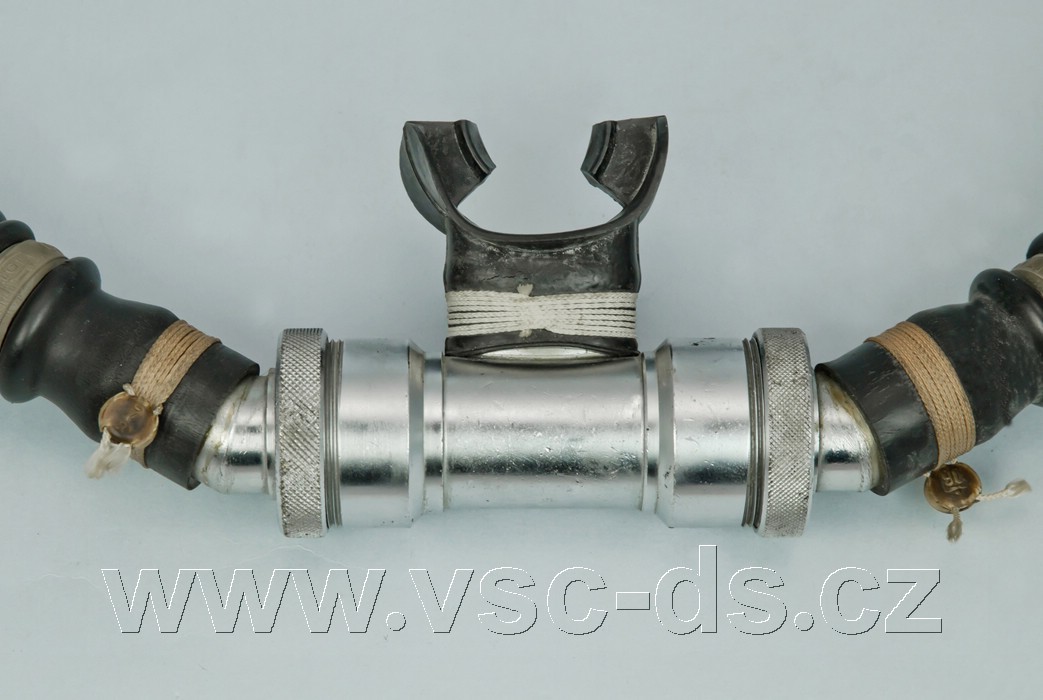

Složený náustek automatiky Hydromat

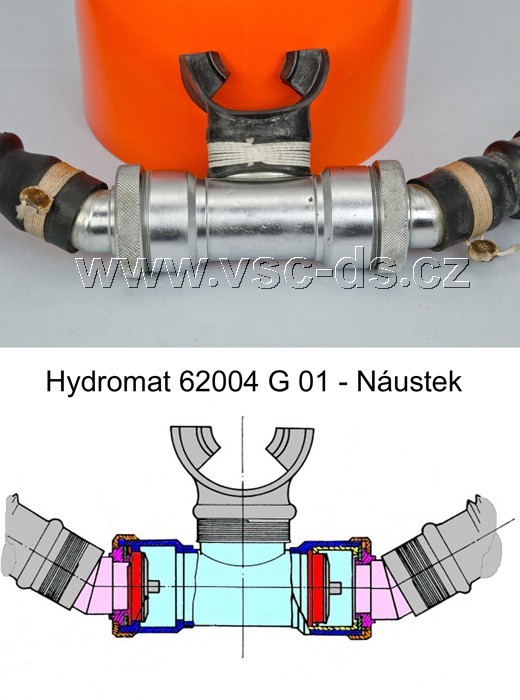

Náustek automatiky se schématem

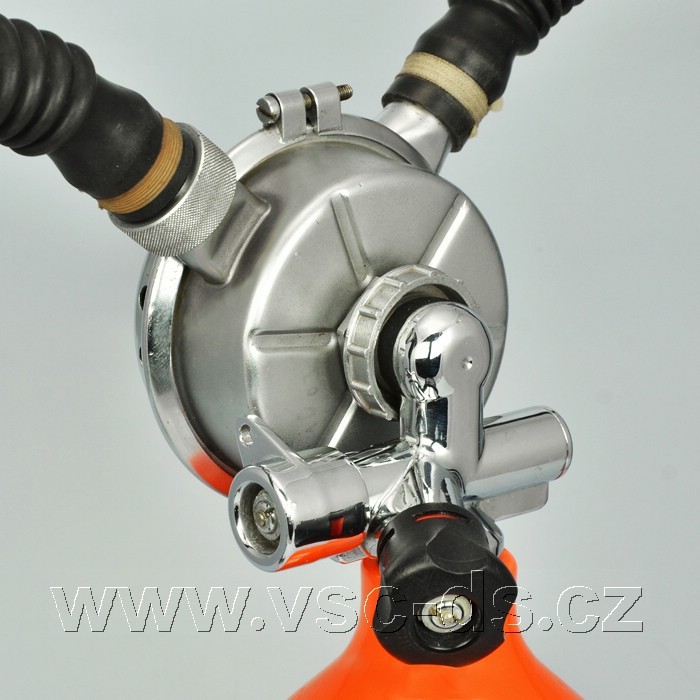

Připojení automatiky k ventilu láhve

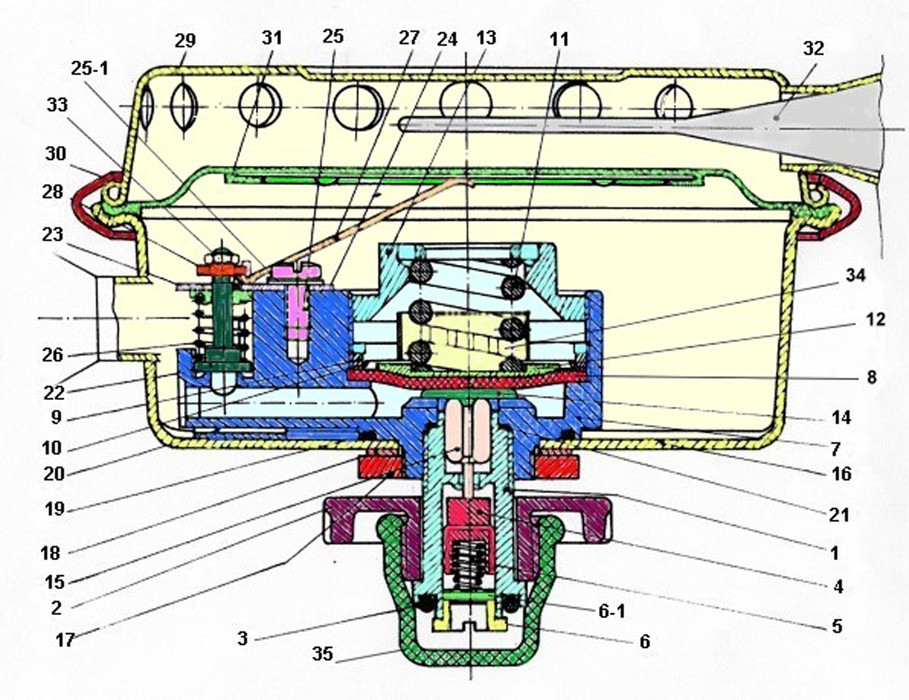

Schéma automatiky Hydromat 62004

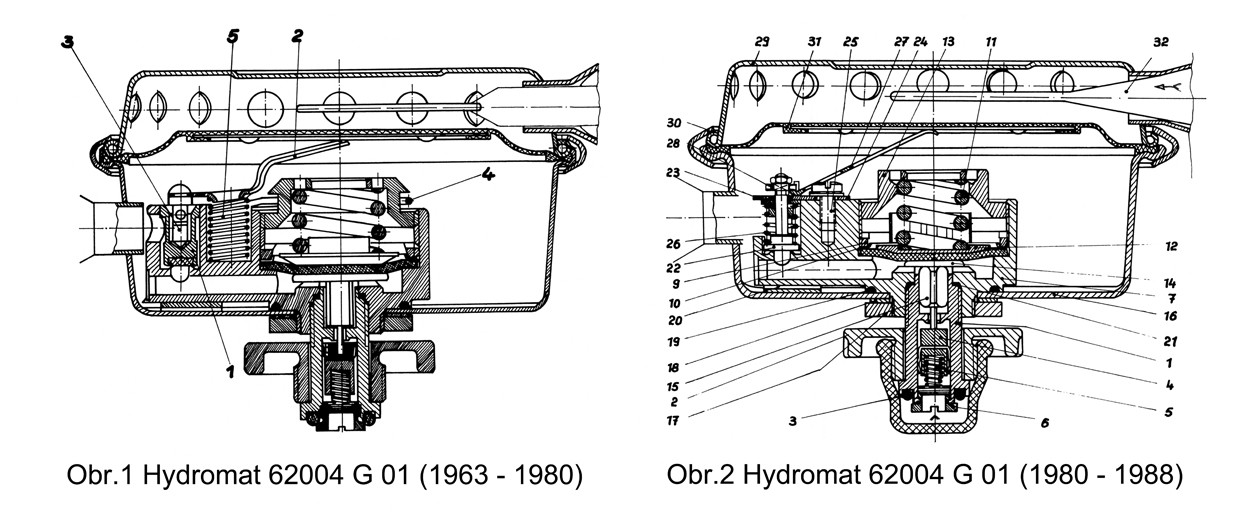

Schéma staršího a novějšího modelu automatiky Hydromat

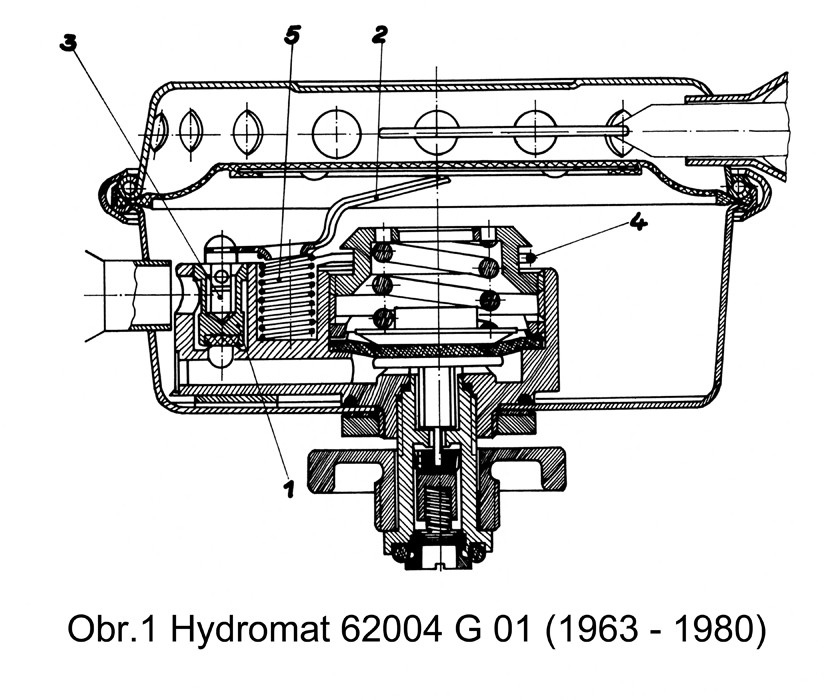

Schéma staršího modelu automatiky Hydromat

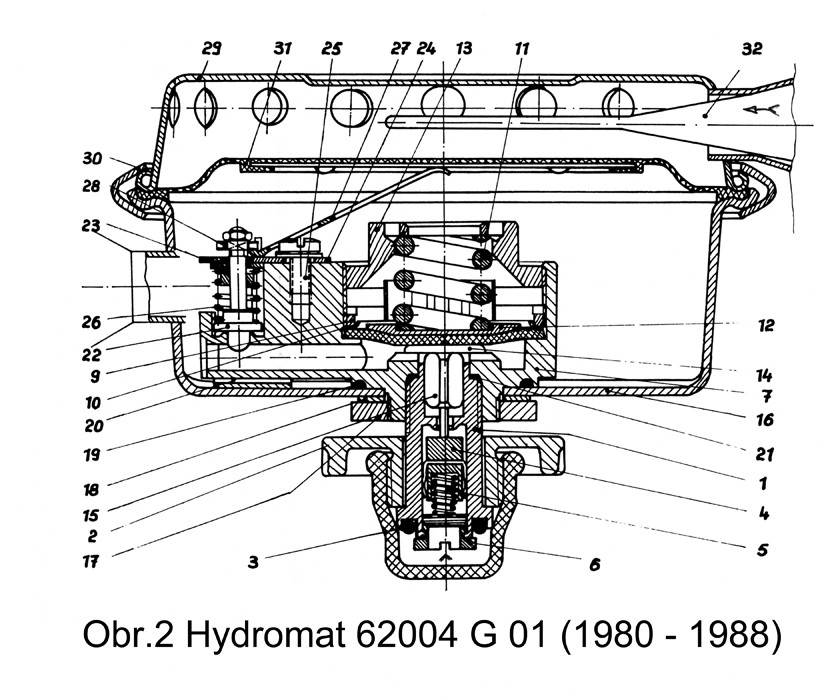

Schéma novějšího modelu automatiky Hydromat

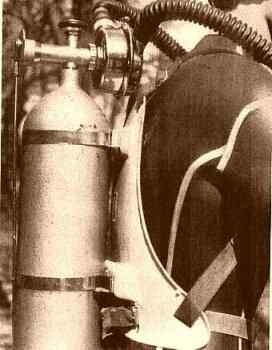

Potápěčský přístroj se 7-litrovou láhví s označením Hydromat - 62027 (TB 01

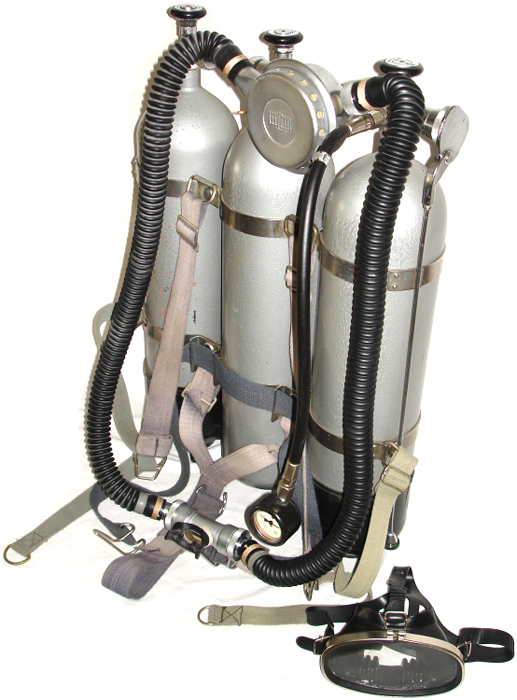

Potápěčský přístroj se třemi 7-litrovými láhvemi s označením Hydromat - 62029  (TB 03).
Zdroj:
Brožura „Wartung und Pflege von Drucklufttauchergeräten“, část 1
Zdroj:
Časopis Poseidon č.2/1964, str.32-35
