AVM-3 (ABM-3)

Potápěčská automatika AVM-3.
Země původu:
SSSR (Rusko)
Rok výroby:
1966
Výrobní číslo:
neuvedeno
Vintage Double Hose Scuba Regulator AVM-3 (ABM-3).

Potápěčská jednostupňová dvouhadicová automatika AVM-3 (ABM-3) byla vyrobena v závodech СКБ-КДА ve městě Орехово-Зуевo (SSSR) nyní  ОАО КАМПО (Rusko) v šedesátých letech minulého století. Automatika byla součástí potápěčských hadicových přístrojů AVM-3 (ABM-3), ShAP-40 (ШАП-40, ŠAP-40) a ShAP-62 (ШАП-62, ŠAP-62) a přestavovala druhý stupeň otevřeného dýchacího systému.  Dýchání potápěče pod vodou bylo zabezpečováno vzduchem přivádějícím hadicí z povrchu.

Automatika AVM-3 je konstruována s otevíráním ventilu proti proudu vzduchu. Redukovala tlak vzduchu proudícího z redukčního ventilu nebo přiváděného hadicí z povrchu na dýchatelný tlak. V obou přípojkách (pro přívod vzduchu z regulačního ventilu a k připojení vzduchové hadici) je umístěn jednocestní směrový ventil.

Na obrázcích je ústenka použita z přístroje AVM-1M – „Podvodník“. Originální ústenka má atmosférický ventil a je se přizpůsobena k připojení ke speciálnímu potápěčskému obleku nebo k náustku.

Technické parametry:

Ventil automatiky: s otevíráním proti proudu vzduchu
Průměr membrány: 120 mm
Tlak vzduchu přiváděného do automatiky: 0,3 - 0,4 MPa
Závit hadicové přípojky: M16x1,5
Závit přípojky k připojení systému potápěčského přístroje: 1/4"

Vysvětlivka:

СКБ-КДА - Специальное конструкторское бюро - кислородных дыхательных приборов и аппаратов (Speciální konstrukční kancelář dýchacích kyslíkových přístrojů a zařízení).

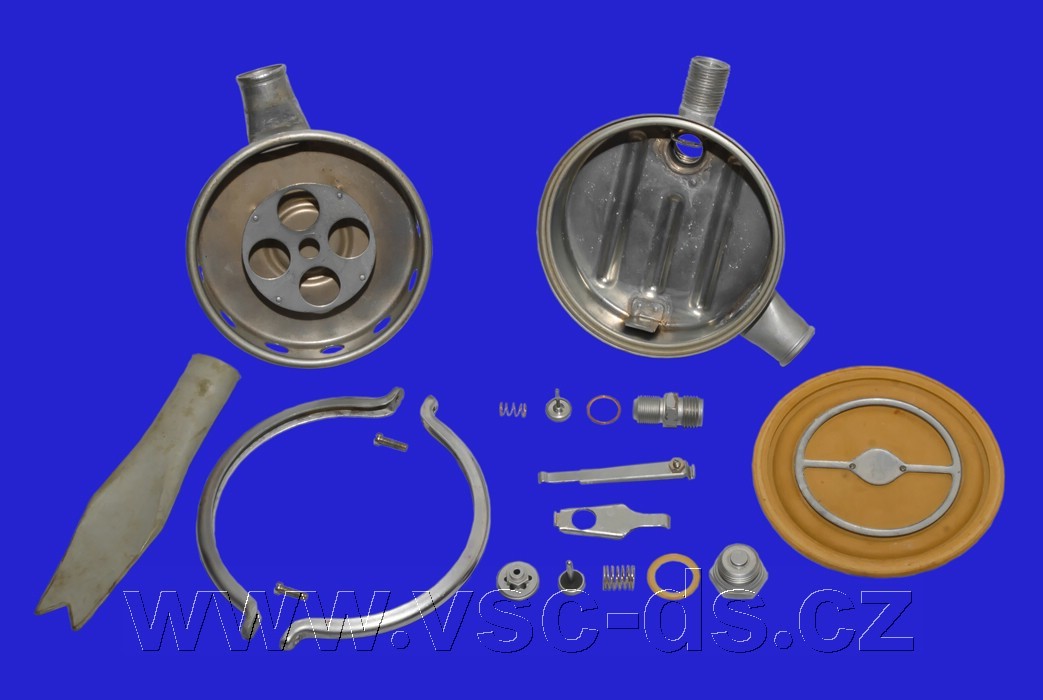

Jednotlivé díly rozložené automatiky AVM-3.
Jednotlivé díly rozložené automatiky AVM-3.

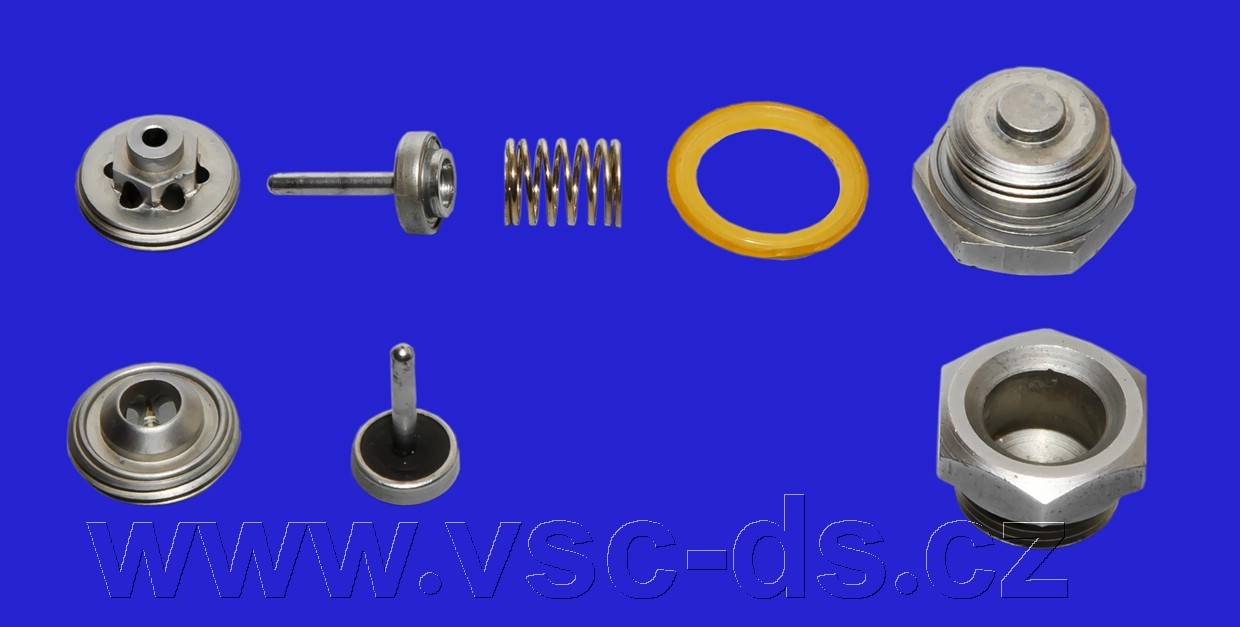

Jednotlivé díly ventilu zleva: páky, kuželka, jehla, pružina, těsnění, uzavírací víko.
Jednotlivé díly ventilu zleva: kuželka, jehla, pružina, těsnění, uzavírací víko.

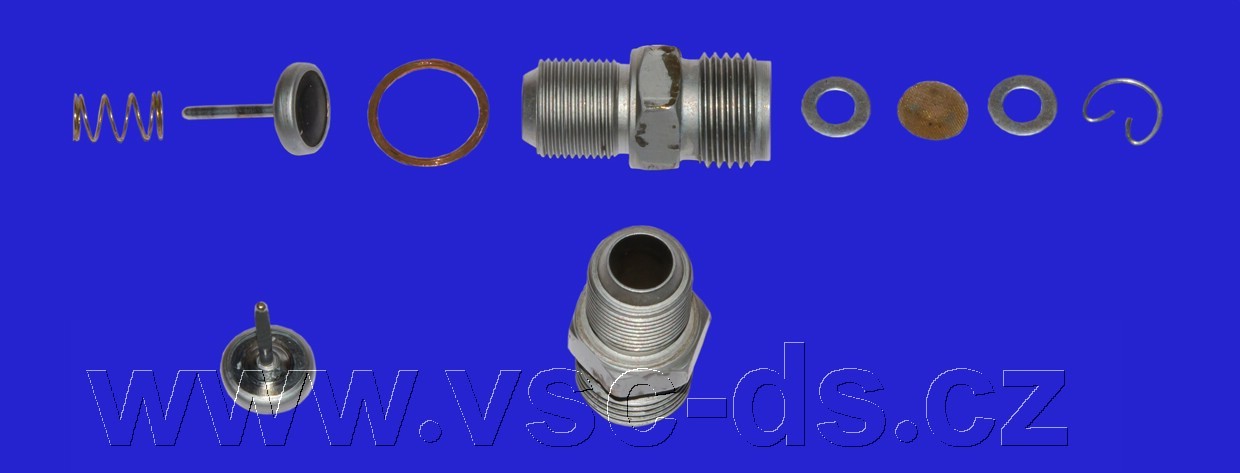

Jednotlivé díly vstupní přípojky zleva: pružina, jehla, měděné těsnění, tělo přípojky, podložka, filtr, podložka a pojistní kroužek.

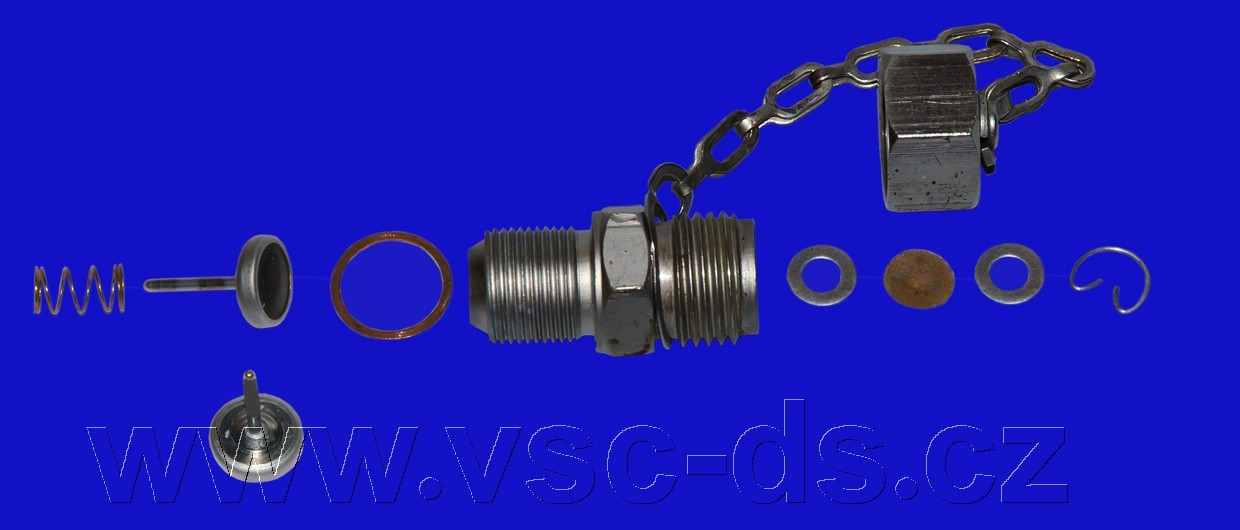

Jednotlivé díly hadicové přípojky zleva: pružina, jehla, měděné těsnění, tělo přípojky, podložka, filtr, podložka a pojistní kroužek, na řetízku uzavírací víčko.
Ventil a přípojky automatiky AVM-3 zleva: kompletní ventil, kompletní vstupní přípojka a hadicová přípojka.
Vnitřek automatiky AVM-3, na obrázku vlevo bez ventilu, vpravo s našroubovanou kuželkou.
Vnitřek automatiky AVM-3, na obrázku vlevo s kuželkou a jehlou, vpravo s horní a dolní pákou.
Pákový systém automatiky AVM-3.
Detailní pohled na regulační šroub dolní páky automatiky AVM-3.

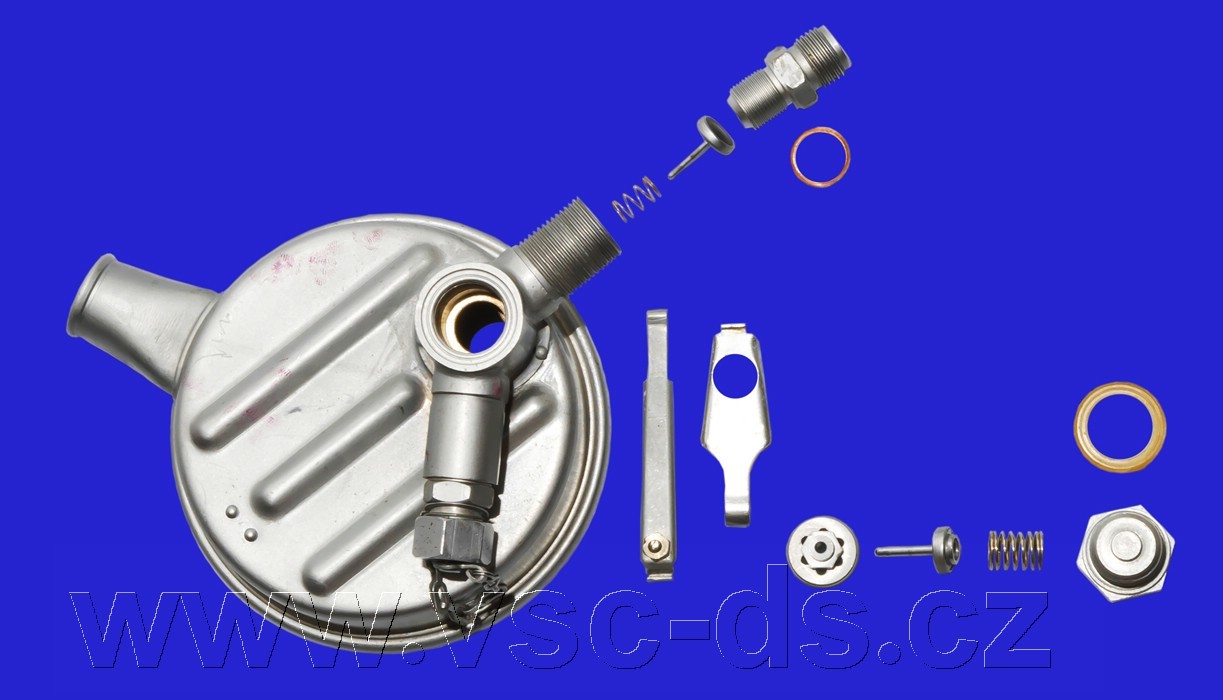

Rozložené hlavní části automatiky AVM-3.
Kompletní automatika AVM-3 - back.

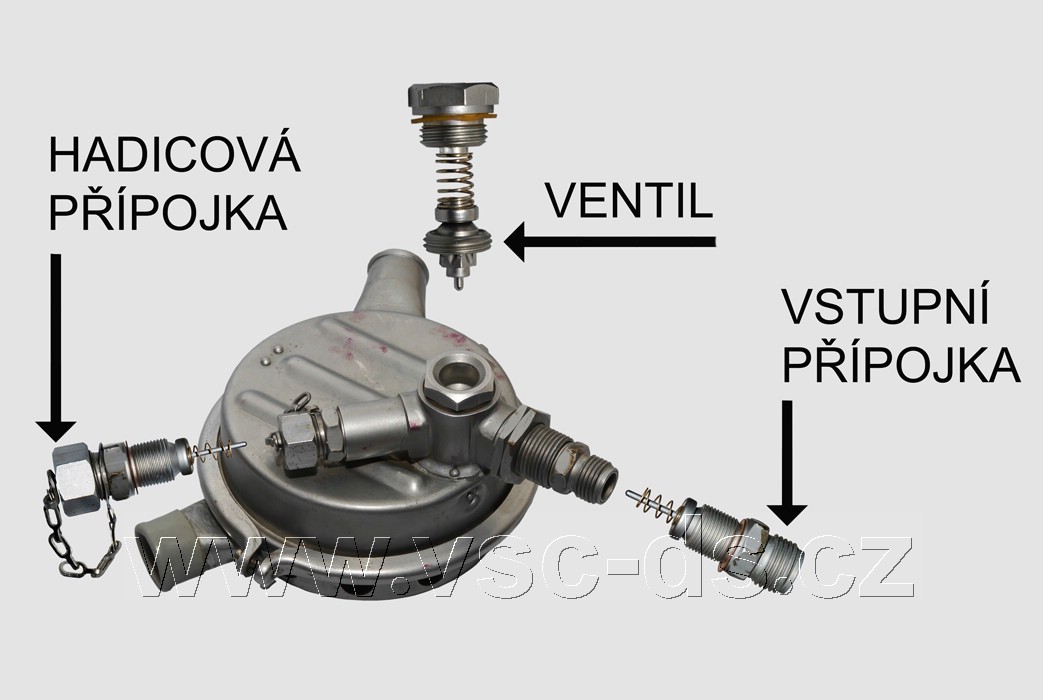

Kompletní automatika s orientací přípojek a ventilu zleva: hadicové přípojky, ventilu a vstupní přípojky.
Kompletní automatika s orientací ventilu a přípojek.
Kompletní automatika AVM-3 - front.
Kompletní automatika AVM-3 - back.
Kompletní automatika AVM-3 - front a back.

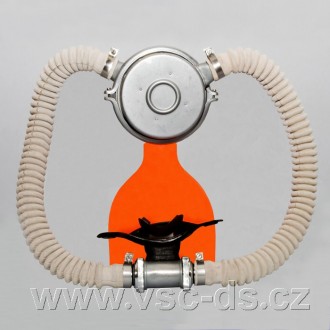

Kompletní automatika AVM-3 s hadicemi.
Jednotlivé díly ústenky automatiky AVM-1M se směrovými ventily.
Ústenka automatiky AVM-1M.
Schéma dýchací automatiky AVM-3 přístroje Shap-62 s popisem v ruštině.

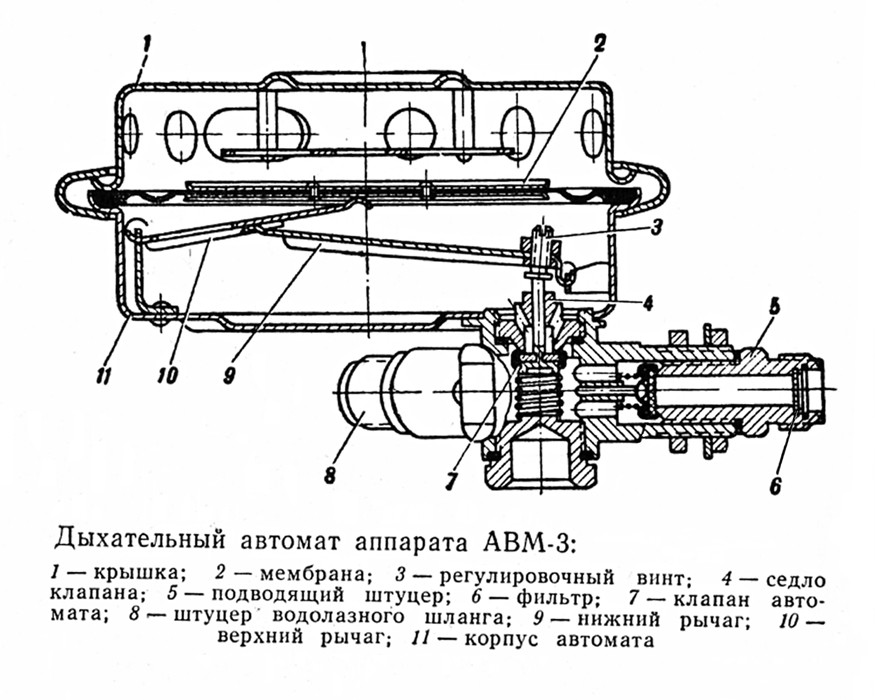

Schéma dýchací automatiky AVM-3 s popisem v ruštině.
Schéma dýchacího přístroje AVM-3 s popisem v ruštině.
Zdroj:
C.E. Булeнков „Справочник пловца-подводника ( аквалангиста)“, M., Воениздат, Москва 1968.
Zdroj:
E. П.Шикaнов, „Справочник водолаза“, M., Воениздат, Москва 1973.
Zdroj:
И. В. Mepeнoв, В. В. Смoлин „Справочник водолаза: Вoпроcы и отвeты“, Ленингрaд, Cудоcтpоeниe, 1985.
